LT4356MP-1
新規設計に推奨サージ･ストッパー
- 製品モデル
- 7
- 1Ku当たりの価格
- 最低価格：$6.99
製品の詳細
- 高電圧サージを防止
- 調整可能な出力クランプ電圧
- 過電流保護
- 広い動作範囲：4V～80V
- －60Vまでの逆入力保護
- 低シャットダウン電流：7μA (LT4356-1)
- 調整可能なフォールト･タイマ
- NチャネルMOSFETを制御
- －60V～100Vに耐えるシャットダウン・ピン
- フォールト出力表示
- －55℃～125℃での動作を保証
- レベル検出コンパレータまたはリニア･レギュレータ･コントローラとして使用可能な補助アンプ

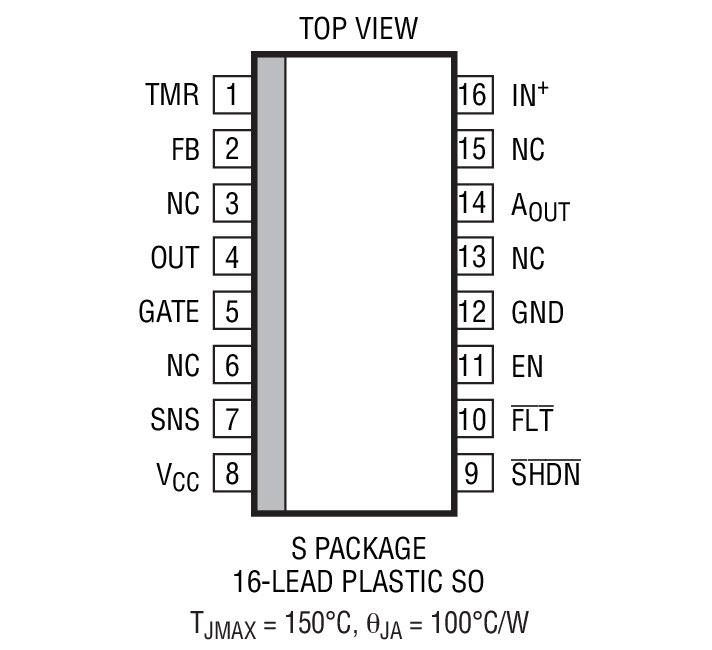

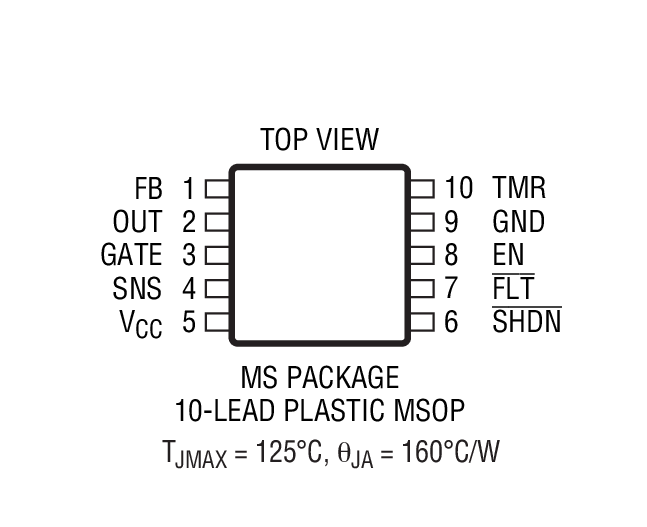

- 10ピンMSOPパッケージまたは16ピンSOパッケージ

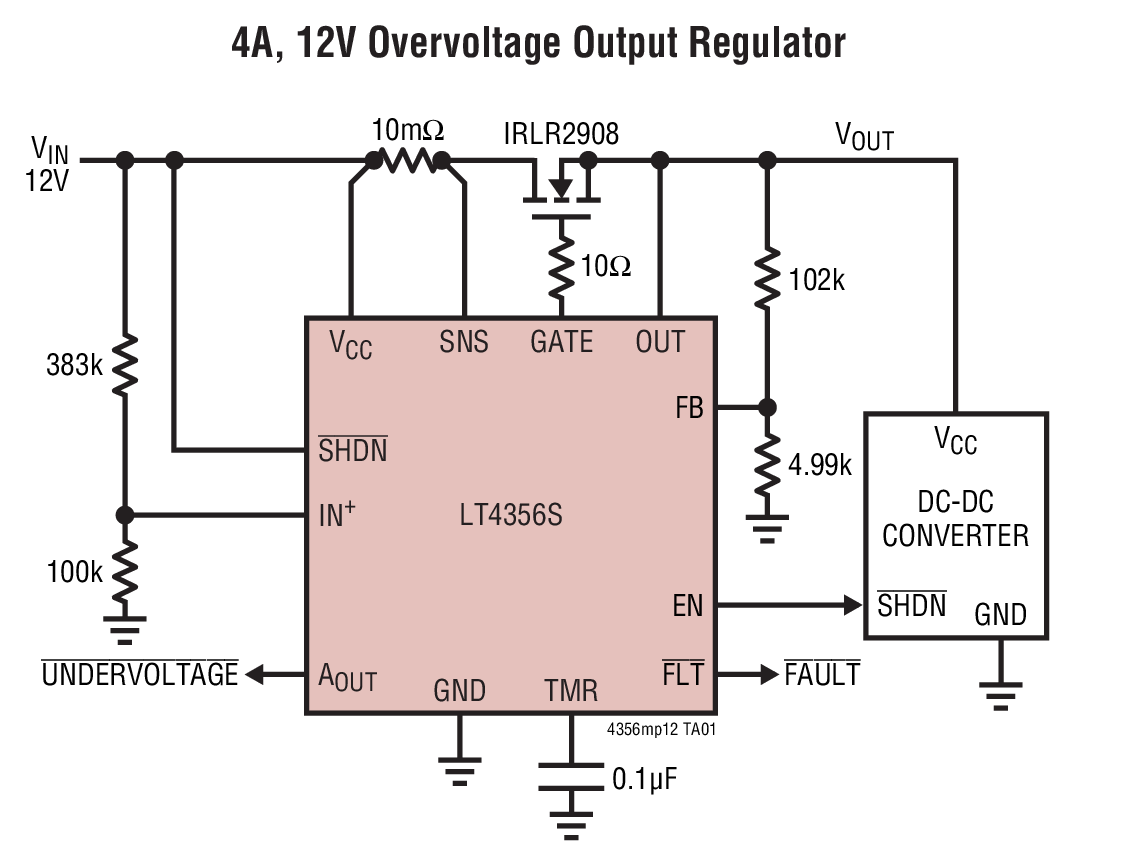

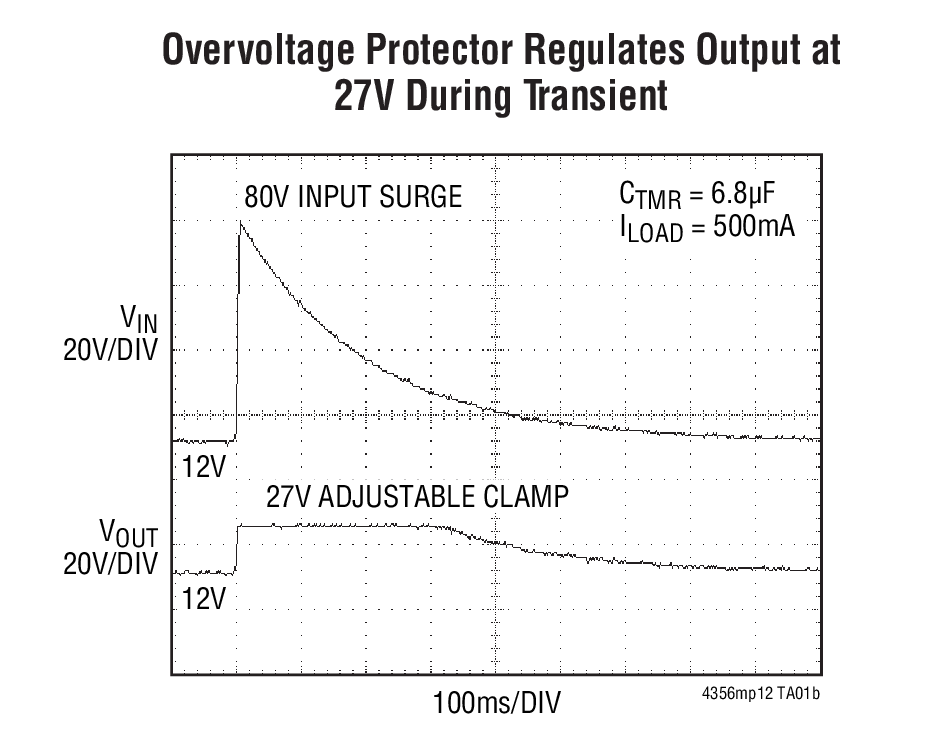

LT4356サージ・ストッパーは高い過渡電圧から負荷を保護します。このデバイスは外付けNチャネルMOSFETのゲートを制御することにより、自動車の負荷遮断などの過電圧発生時に出力を安定化します。出力が安全な値に制限されるので、負荷は動作を続けることができます。また、LT4356MPは過電流フォールト保護のために、VCCピンとSNSピン間の電圧降下をモニタします。内部アンプによって電流センス電圧を50mVに制限します。どちらのフォールト状態でも、タイマはMOSFETのストレスに反比例して起動します。タイマ時間が経過すると、FLTピンが“L”になり、差し迫ったパワーダウンを警告します。この状態が持続すると、MOSFETはオフします。クールダウン期間が経過すると、GATEピンがプルアップされてMOSFETは再度オンします。
補助アンプは電圧検出コンパレータや、外付けPNPパス・トランジスタをドライブするリニア･レギュレータ･コントローラとして使用できます。
逆入力保護にはショットキーダイオードの代わりにバック・トゥ・バックFETを使用可能で、電圧降下と電力損失を低減します。シャットダウン・ピンにより、LT4356-1ではシャットダウン時に消費電流が7μA未満に減少します。これに対し、LT4356-2はシャットダウン時に消費電流を60μAに低減して、低電圧ロックアウトや常時オンのレギュレータなどに使用するために補助アンプを動作状態に保ちます。
|
LT4356MP-1 |
LT4356MP-2 |
||
| Low Current Shutdown | 7uA | 60uA | 7uA |
| Aux Amp In Shutdown | OFF | Always Alive | OFF |
| Fault Retry | Retry | Retry | Latch Off |
| Packages | DFN-12, MS-10, SO-16 | DFN-12, SO-16 | DFN-12, MS-10, SO-16 |
| Temp Grades | C, I, H, MP | C, I, H, MP | C, I, H, MP |
アプリケーション
- 車載/アビオニクス・サージ保護
- ホットスワップ/活線挿入
- バッテリ駆動システム用のハイサイド・スイッチ
- 本質安全アプリケーション
ドキュメント
データシート 2
信頼性データ 1
技術記事 1
ビデオ 1
製品セレクタ・カード 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT4356MPMS-1 | 10-Lead MSOP | ||
| LT4356MPMS-1#PBF | 10-Lead MSOP | ||
| LT4356MPMS-1#TRPBF | 10-Lead MSOP | ||
| LT4356MPS-1#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356MPS-1#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356MPS-2#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
| LT4356MPS-2#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
| LT4356MPMS-1 | ||
|
2 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LT4356MPMS-1 | ||
| LT4356MPMS-1#PBF | 製造中 | |
| LT4356MPMS-1#TRPBF | 製造中 | |
|
8 6, 2022 - 22_0173 Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG] |
||
| LT4356MPS-1#PBF | 製造中 | |
| LT4356MPS-1#TRPBF | 製造中 | |
| LT4356MPS-2#PBF | 製造中 | |
| LT4356MPS-2#TRPBF | 製造中 | |
|
8 16, 2021 - 20_0040 Discontinuation of Lead Finished Parts for MSOP Package. |
||
| LT4356MPMS-1 | ||
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LT4356-1
- LT4356-2
- LT4356-3
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
