LT1237
LT1237
製造中高性能パワー・マネージメント機能付き5V RS232トランシーバシャットダウン時にレシーバ1個がアクティブOne Receiver Active in Shutdown
- 製品モデル
- 5
- 1Ku当たりの価格
- 最低価格:$5.76
Viewing:
製品の詳細
- シャットダウン時に1個のレシーバがアクティブ
- 静電耐量: ±15kV以上
- 小容量外付けコンデンサを使用: 0.1μF、0.2μF、1.0μF
- シャットダウン時の電源電流: 60μA
- LT1137Aとピン・コンパチブル

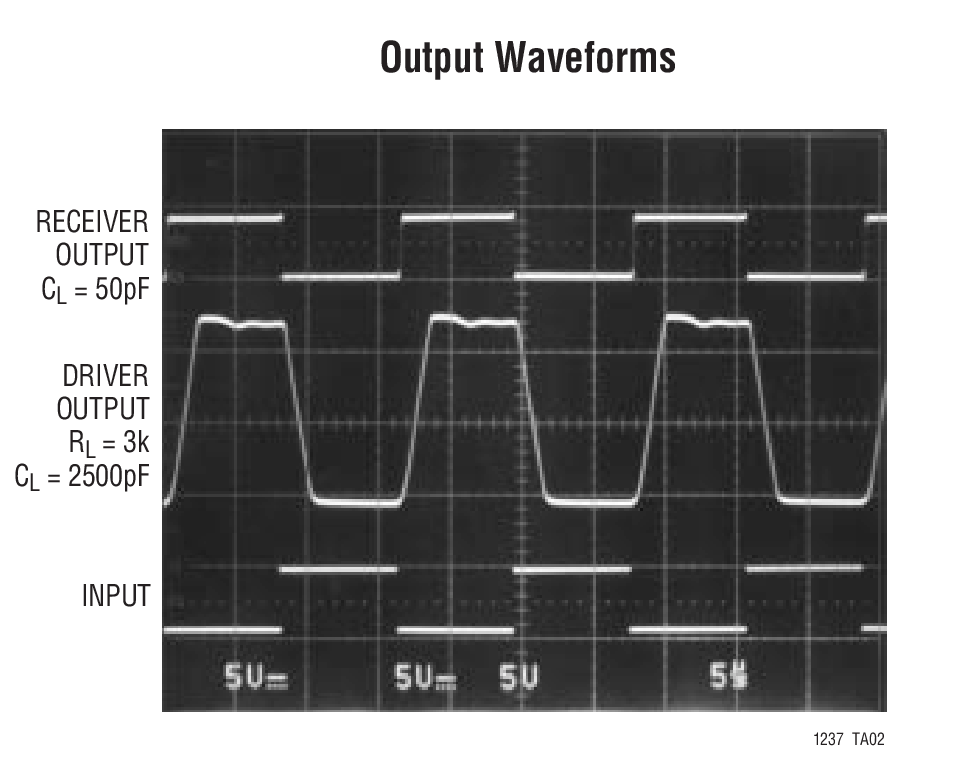

- 120kボーで動作:RL=3k、CL=2500pF
- 250kボーで動作:RL=3k、CL=1000pF
- CMOS相当の低消費電力: 30mW
- 単一5V電源動作
- 基板設計し易いピン配置(フロースルー構造)
- ストレスに強いバイポーラ・プロセス
- オフ時、パワーダウン時に出力がハイ・インピーダンスになる
- 絶対にラッチアップを起こさない

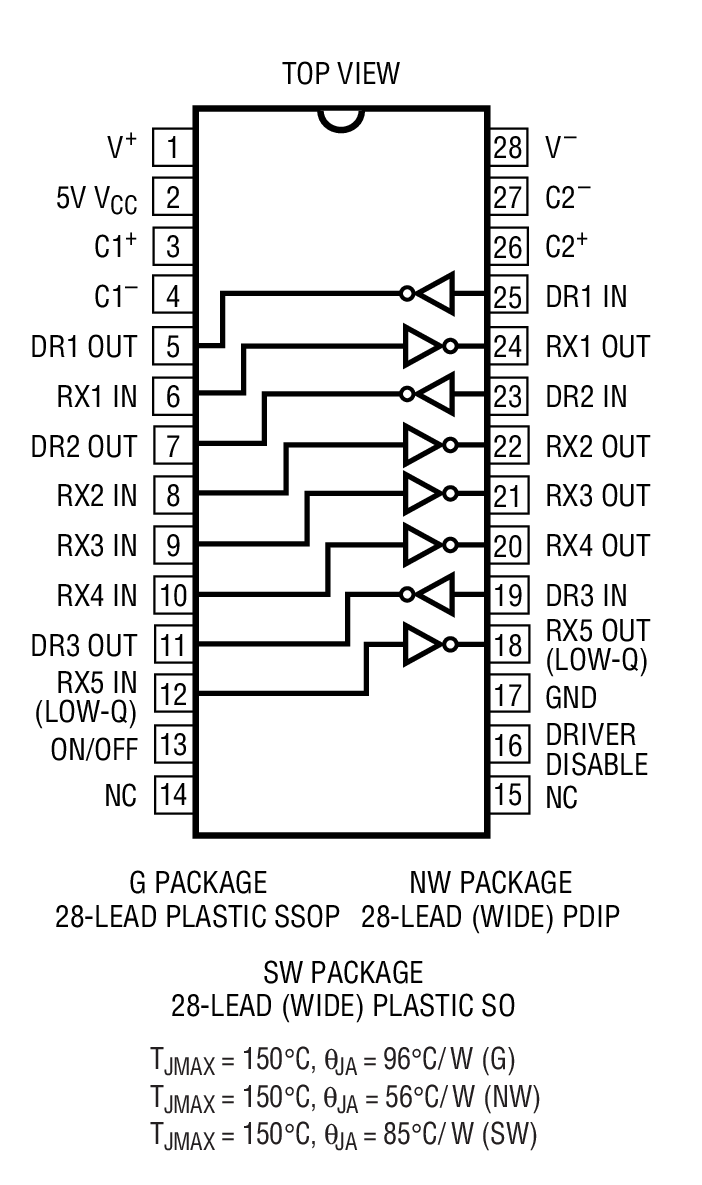

- SOおよびSSOPパッケージで供給

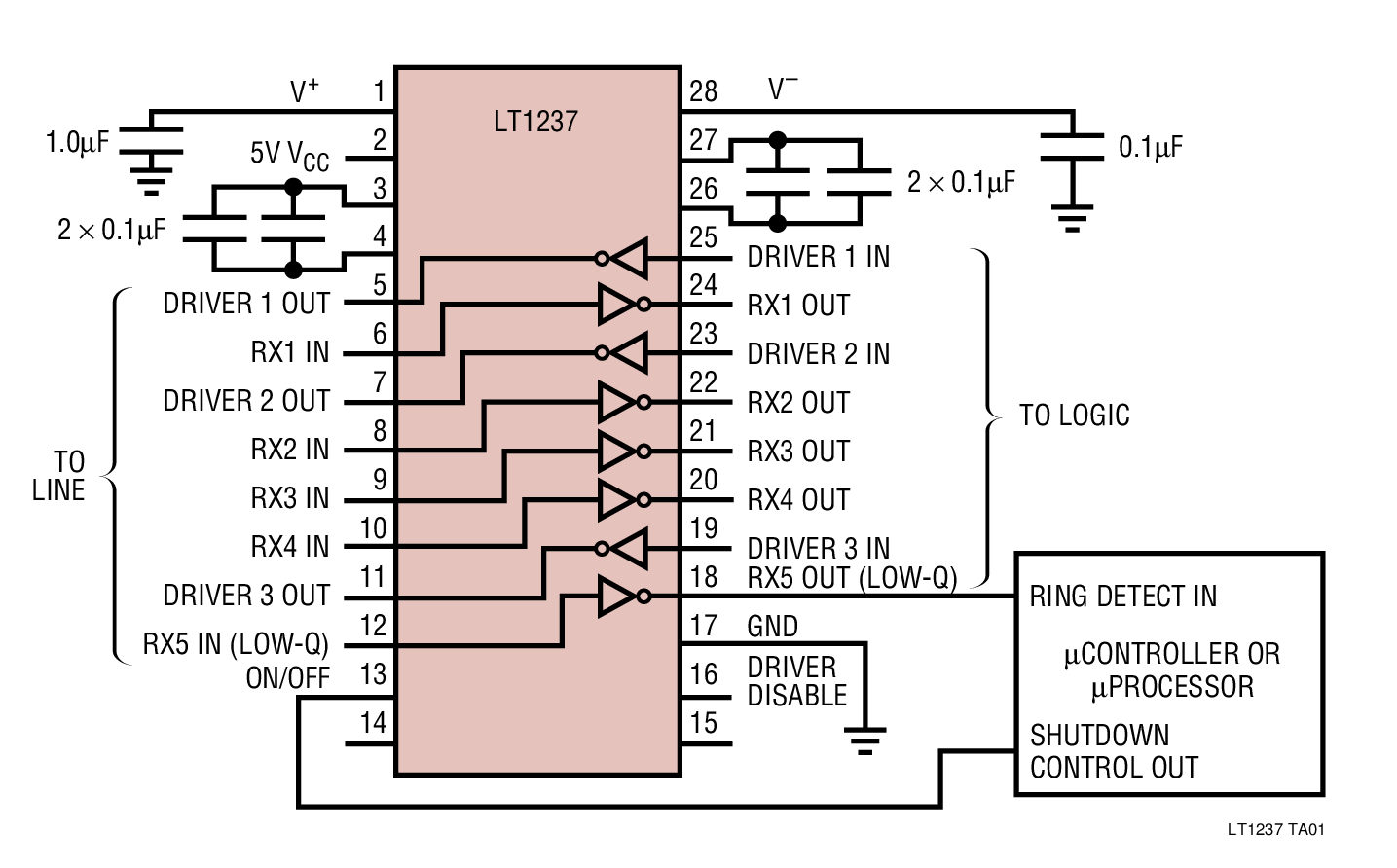

LT1237は、高性能・低消費電力の3ドライバ/5レシーバRS232トランシーバです。チップ上には、電源電流をほぼゼロに低減するシャットダウン・ピンが組み込まれています。シャットダウン時には、1個のレシーバがアクティブ状態になり、たとえば、システムをウェイク・アップするときなどに、入力されるRS232信号を検出することができます。
LT1237はEIA-RS232規格に完全に準拠しています。チップ上に新しいESD構造を採用しており、±15kVの静電気に耐えることができるため、RS232ライン・ピンにコストがかかる保護対策は必要ありません。
LT1237は重い容量性負荷をドライブしながら120kボーを越える速度で動作できます。2つのシャットダウン・モードを備えており、ドライバ出力をレシーバから独立してシャットダウンさせることができるため、より柔軟なRS232インタフェースの制御が可能です。シャットダウン時には、ドライバとレシーバの両方ともハイ・インピーダンス状態になります。
アプリケーション
- ノートブック・コンピュータ
- パームトップ・コンピュータ
ドキュメント
データシート 1
信頼性データ 1
デザイン・ノート 2
ビデオ 3
製品セレクタ・カード 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT1237CG#PBF | 28-Lead SSOP | ||
LT1237CG#TRPBF | 28-Lead SSOP | ||
LT1237CNW#PBF | 28-Lead PDIP (Wide 0.6 Inch) | ||
LT1237CSW#PBF | 28-Lead SOIC (Wide 0.3 Inch) | ||
LT1237CSW#TRPBF | 28-Lead SOIC (Wide 0.3 Inch) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
8 6, 2022 - 22_0171 Laser Top Mark Conversion for SSOP Packages Assembled in PNG |
||
LT1237CG#PBF | 製造中 | |
LT1237CG#TRPBF | 製造中 | |
3 7, 2019 - 19_0046 Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek |
||
LT1237CNW#PBF | 製造中 | |
8 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
LT1237CSW#PBF | 製造中 | |
LT1237CSW#TRPBF | 製造中 |
