HMC8362

新規設計に推奨

11.90GHz～18.30GHzのクワッドバンドVCO

データシート (Rev. A)
製品モデル
2
1Ku当たりの価格
最低価格：$122.15
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 感度と周波数の関係が安定した4組の狭帯域VCO
  • 4個のVCOすべてに共通なRFポートおよびチューニング・ポート
  • RF出力は低調波発振を生じることなく基本発振器で動作
  • 最大8dBmのRF出力パワー
  • パワー・ミュート機能
  • 外部共振器不要
  • 40ピン 6mm × 6mm LFCSP
HMC8362
11.90GHz～18.30GHzのクワッドバンドVCO

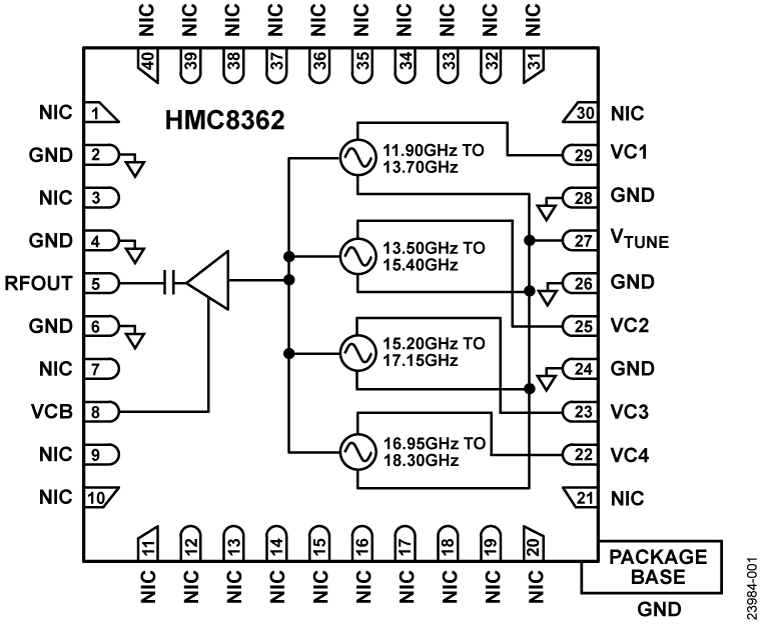

HMC8362 Functional Block Diagram HMC8362 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADG1604
製造中 マルチプレクサ、4:1、オン抵抗 1 Ω Typ、±5 V/+12 V/+5 V/+3.3 V
HMC862A
新規設計に推奨 0.1 ～ 24 GHz の低ノイズ・プログラマブル周波数分周器
Linear Regulators 2
ADM7150
新規設計に推奨 リニア・レギュレータ（LDO）、800 m A、超低ノイズ/高PSRR
LT3042
新規設計に推奨 20V、200mA、超低ノイズ、超高PSRRのRFリニア・レギュレータ
PLL Synthesizers 2
ADF41513
新規設計に推奨 26.5 GHz、インテジャーN／フラクショナルN、PLLシンセサイザ
HMC702
最終販売 フラクショナルN PLL、14 GHz、16ビット、スイーパ内蔵
オペアンプ（OPアンプ） 2
ADA4084-1
新規設計に推奨 オペアンプ、シングル、30V、低ノイズ、入 / 出力レールtoレール、低消費電力
ADA4625-1
新規設計に推奨 36V、18MHz、低ノイズ、高速セトリング単電源、RRO、JFETオペアンプ
高速オペアンプ（帯域幅50MHz以上） 1
AD8065
製造中 オペアンプ、145MHz、高性能、 FastFET™
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-HMC8362
EVAL-HMC8364

HMC8362/HMC8364低ノイズ・クワッドバンド電圧制御発振器（VCO）の評価

今すぐ購入 詳細を表示

機能と利点

  • HMC8362またはHMC8364低ノイズ・クワッドバンドVCO、ADG1604 4:1マルチプレクサ、フィルタ処理オプション、およびArduino UnoやLinduinoマイクロコントローラを使用可能にするLT3042電圧レギュレータおよびヘッダー接続を含む自己完結型ボード
  • 6Vの単電源による外部からの電力供給

製品詳細

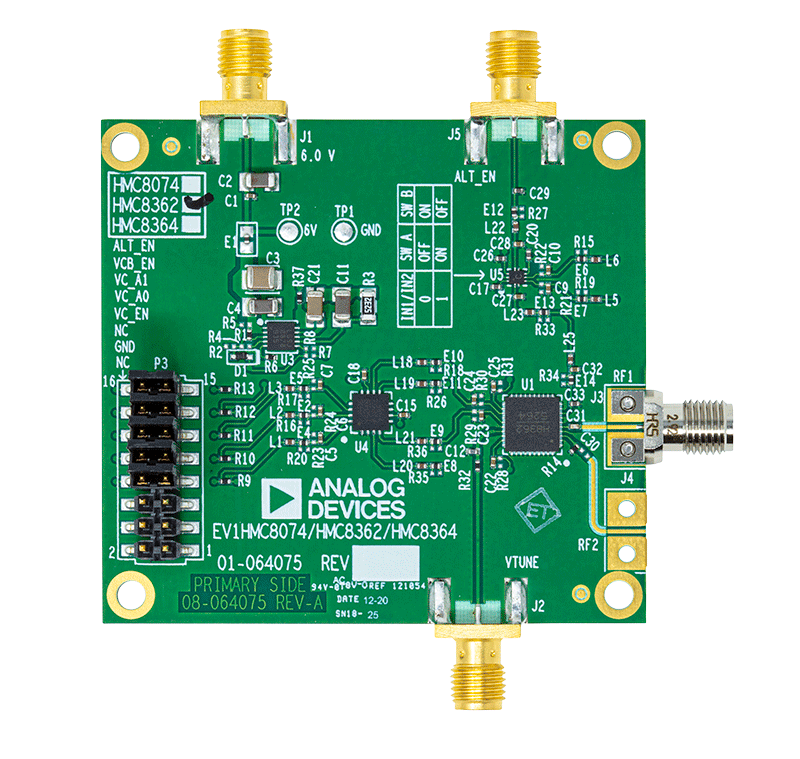

EV1HMC8362LP6GおよびEV1HMC8364LP6Gでは、HMC8362およびHMC8364低ノイズ・クワッドバンド電圧制御発振器（VCO）の性能を評価できます。評価用ボードの写真を図1に示します。評価用ボードには、HMC8362またはHMC8364 VCO、LT3042超低ノイズ電圧レギュレータ、ジャンパ、ADG1604 4:1マルチプレクサ、およびサブミニチュア・バージョンA（SMA）および2.92mm Kコネクタが含まれています。
