ADV7523

新規設計には非推奨

HDMI®/DVIトランスミッター、低消費、コンシューマ・エレクトロニック・コントロール（CEC）

製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

一般
  • ポータブル・アプリケーション向け低消費電力のHDMI/DVI伝送
  • CECコントローラとバッファがシステムのオーバヘッドを軽減
  • 詳細については、データシートを参照してください。
デジタル・ビデオ関連
  • 80MHz動作が、480i～1080i分解能の全てのビデオとグラフィックをサポート
  • プログラマブルな2ウェイ・カラー・スペース・コンバータ
  • デジタル・ビデオの詳細については、データシートを参照してください。
デジタル・オーディオ関連
  • ステレオLPCMまたは最大192kHzまでの圧縮オーディオに対する標準S/PDIFをサポート
  • 2チャンネル最大192kHzの圧縮無しLPCMI2Sオーディオ
設計を簡素化させる特別な特長
  • EDIDリーディングとHDCP動作をする I2Cマスターを備えたMPUを内蔵し、割り込みとレジスターを介してHDMIイベントの報告機能
  • 5Vが許容する I2CとHPDI/Os、外部デバイス不要
  • 詳細については、データシートを参照してください。
ADV7523
HDMI®/DVIトランスミッター、低消費、コンシューマ・エレクトロニック・コントロール（CEC）

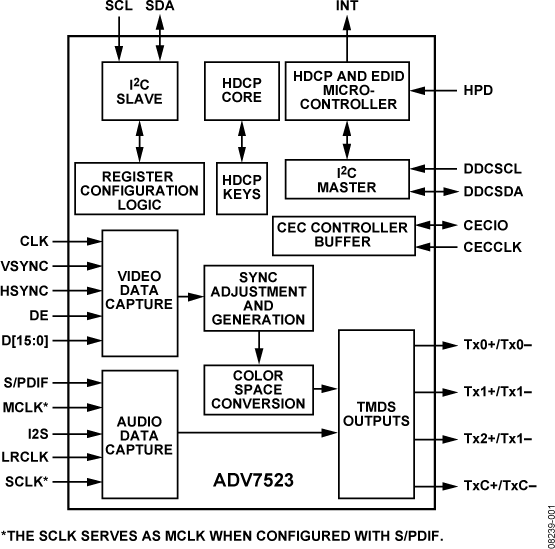

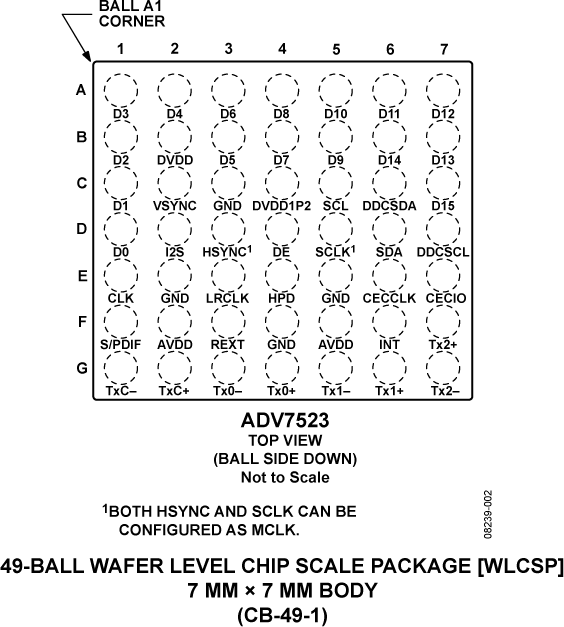

ADV7523 Functional Block Diagram ADV7523 Pin Configuration
