ADUM3195

新規設計に推奨

可変ゲインとシングル・エンド出力を備えた絶縁型アンプ

データシート (Rev. A)
製品モデル
5
1Ku当たりの価格
最低価格：$2.82
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 絶縁された電圧計測を可能にする高インピーダンス入力
  • 小さなオフセット誤差とドリフト（出力オフセット電圧）：25°Cで±6mV（最大）、−22 μV/°C（代表値）
  • 小さいゲイン誤差とドリフト：±0.5%（最大）、±27ppm/°C（最大）
  • 電源電圧範囲
    • VDD1：4.5V～5.5V
    • VDD2：4.5V～5.5V
  • 帯域幅：210kHz
  • アイソレーション電圧：3000Vrms（ADuM3195）
  • 安全性と規制に関する認定（申請中）
    • UL認定（申請中）：1分間で3000Vrms、UL 1577規格に準拠
    • CSA（申請中）
    • VDE適合性認定（申請中）
      • DIN VDE V 0884-11:2017-01
      • VIORM = 636V peak（強化）
  • 広い動作温度範囲
    • 周辺温度：−40°C～+125°C
    • 最大ジャンクション温度：150°C
  • オートモーティブ・アプリケーション向けのAEC-Q100認証を取得
ADUM3195
可変ゲインとシングル・エンド出力を備えた絶縁型アンプ
ADuM3195 Functional Block Diagram ADuM3195 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADUM3195

ADuM3195（調整可能ゲインとシングル・エンド出力を備えた絶縁型アンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • QSOP-16パッケージのADuM3195絶縁型アンプ
  • ADuM6028-5BRIZ絶縁型の内蔵電源
  • 最大1,000V DC（事前設定済みの入力）
  • AC電圧入力用に設定可能

製品詳細

EVAL-ADuM3195EBZは、絶縁された内蔵電源を備えたコンパクトな絶縁型DCおよびAC（設定可能）電圧監視ボードで、ADuM3195の性能特性の設定とテストを容易に行うことができます。

ボードの入力側（右側）にある高電圧入力コネクタP1は、最大1kV DCに対応できるよう事前設定されています。入力側にある内蔵オペアンプは、電圧フォロワ設定で接続されています。ボードの出力側（左側）では、P6でADuM3195の全体的な出力に直接アクセスできるほか（事前設定）、抵抗とコンデンサを追加し、1次ローパス・フィルタとして使用することもできます。単一の5V DC電源で、ボードの入力側と出力側の両方に電力を供給できます。一方、低消費電力が重視されるアプリケーションでは、オプションの電源ディスエーブル（PDIS）入力を使用して、絶縁型の内蔵電源をディスエーブルすることができます。このデバイスの詳細については、ADuM3195のデータシートを参照してください。EVAL-ADuM3195EBZを使用する際は、必ずADuM3195のデータシートを参照してください。
EVAL-ADUM3195
ADuM3195（調整可能ゲインとシングル・エンド出力を備えた絶縁型アンプ）の性能評価

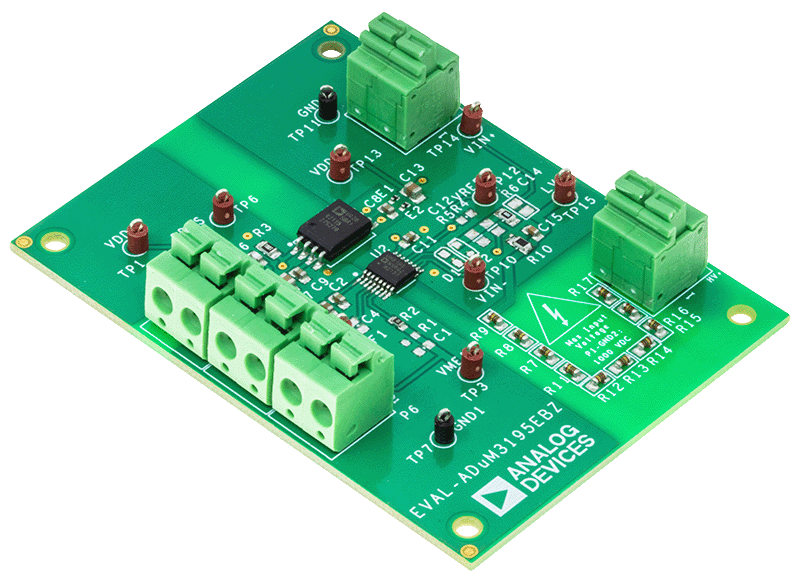

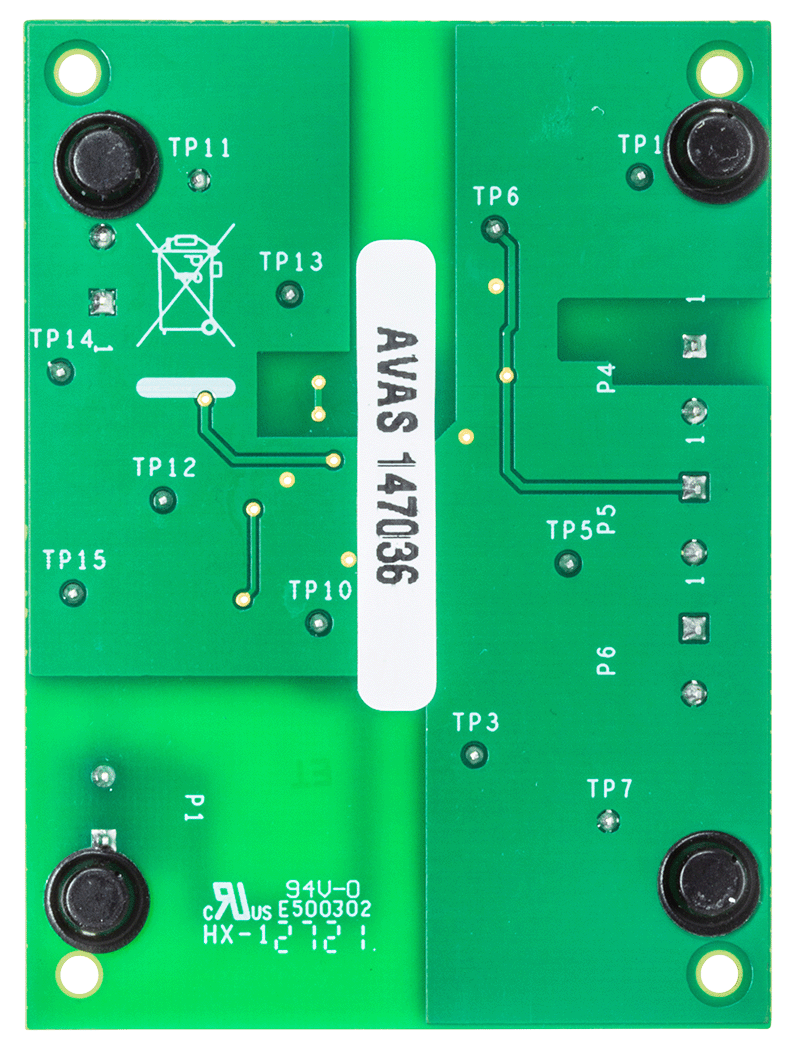

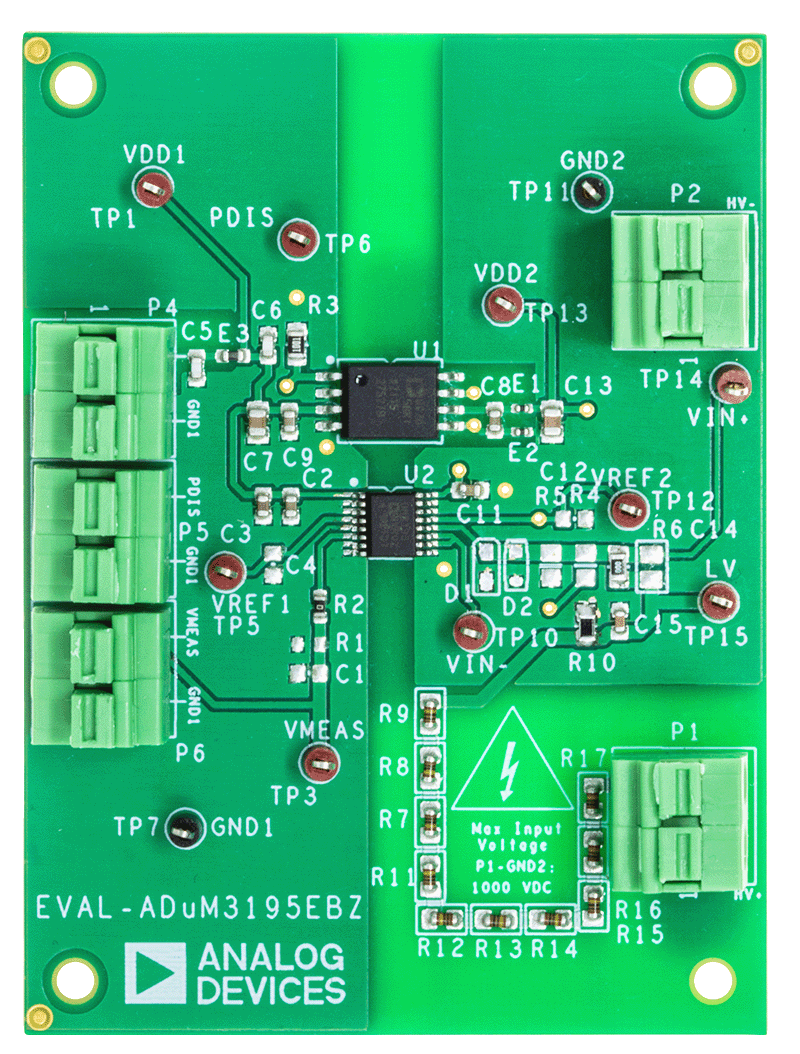

EVAL-ADUM3195 Evaluation Board EVAL-ADUM3195 Evaluation Board - Top View EVAL-ADUM3195 Evaluation Board - Bottom View
