ADuM250N
ADuM250N
新規設計に推奨デジタル・アイソレータ、5.0 kVrms耐性、5チャンネル、フェール・セーフ付き、逆方向チャンネル0
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$2.25
Viewing:
製品の詳細
- 高いコモンモード過渡耐圧: 100 kV/μs
- 放射ノイズと伝導ノイズに対して高い耐性
- 低伝搬遅延
- 最大 13 ns(5 V 動作時)
- 最大 15 ns(1.8 V 動作時)
- 最大保証データ・レート: 150 Mbps
- 安全性と規制に対する認定(申請中)
- UL認定済み: UL 1577 準拠で 5000 V rms 1 分間
- CSA 部品承認 通告5A
- VDE 適合性認定
- DIN V VDE V 0884-10(VDE V 0884-10): 2006-12
- VIORM = 849 V ピーク
- GB4943.1-2011 準拠の CQC 認定
- 低いダイナミック消費電力
- 1.8 V ~ 5 V のレベル変換
- 高温動作: 125 ℃
- フェイルセーフ・ハイ/ロー・オプション
- 16ピン、RoHS準拠、ワイド・ボディSOIC_ICパッケージ

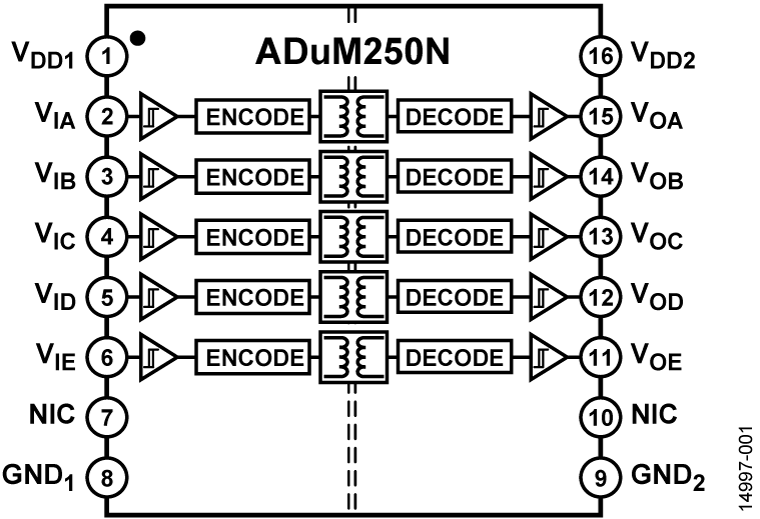

The ADuM250N/ADuM251N/ADuM252N は、アナログ・デバイセズ社のiCoupler®技術を採用した5チャンネルのデジタル・アイソレータです。これらのアイソレーション製品は、高速 CMOS 技術と空芯コアを使用したモノリシック・トランス技術の組み合わせによって、フォトカプラ・デバイスやその他の集積化カプラーなどの相当品より優れた性能特性を発揮します。5 V 動作で最大伝搬遅延は 13 ns、パルス幅歪みは 4.5 ns 未満です。チャンネル間マッチングは4.0 ns maxと優れております。
ADuM250N/ADuM251N/ADuM252Nのデータ・チャンネルは独立しており、5 kVrms耐圧でさまざまな回路構成が用意されています(オーダー・ガイドを参照)。このデバイスは、両側とも 1.7 V ~ 5.5 V の電源電圧で動作するため、低電圧システムとの互換性があるだけでなく、絶縁バリアをまたぐ電圧変換機能も実現します。
他のフォトカプラ代替製品とは異なり、入力ロジックに遷移がない場合の DCを正確に維持します。 2つの異なるフェールセーフ・オプションが用意されており、入力電源電圧が供給されていない時、出力は既定の状態に移行します。
アプリケーション
- 汎用マルチチャンネル絶縁
- シリアル・ペリフェラル・インターフェース(SPI)/データ・コンバータ絶縁
- 工業用フィールド・バス絶縁
ドキュメント
データシート 2
安全性および規制遵守 1
ビデオ 2
ソリューション・カタログ 1
安全性および規制遵守 1
珍問/難問集 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADUM250N0BRIZ | 16-Lead SOIC (Increased Creepage) | ||
ADUM250N0BRIZ-RL | 16-Lead SOIC (Increased Creepage) | ||
ADUM250N1BRIZ | 16-Lead SOIC (Increased Creepage) | ||
ADUM250N1BRIZ-RL | 16-Lead SOIC (Increased Creepage) |
