ADuM152N
新規設計に推奨フェイルセーフおよび2リバース・チャンネル機能付きの堅牢な実効値3.0kVの5チャンネル・デジタル・アイソレータ
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$1.90
製品の詳細
- 高いコモンモード過渡耐圧:100kV/μs
- 放射ノイズ、伝導ノイズに対して高い耐性を示す
- 短い伝搬遅延
- 5V動作時:13ns(最大値)
- 1.8V動作時:15ns(最大値)
- 保証データ・レート:150Mbps(最大値)
- 安全と規制に関する認定(申請中)
- UL認定:1分間で実効値3000V、UL 1577規格に準拠
- 「CSA Component Acceptance Notice 5A」に準拠
- VDE適合性認定
- DIN V VDE V 0884-10(VDE V 0884-10):2006-12
- VIORM = 565Vピーク
- GB4943.1-2011に準拠するCQC認定
- 低い動作時消費電力
- 1.8Vから5Vへのレベル変換
- 高温動作:125°C
- フェイルセーフ・ハイまたはロー・オプション
- 16ピン、RoHS準拠のナロー・ボディSOICパッケージ
ADuM150N/ADuM151N/ADuM152N1は、アナログ・デバイセズ社のiCoupler®技術をベースにした5チャンネル・デジタル・アイソレータです。これらの絶縁部品は、高速の相補型金属酸化膜半導体(CMOS)と空芯コアを使用したモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスや集積化カプラなどの代替品より優れた性能特性を発揮します。5V動作時の最大伝搬遅延は13ns、パルス幅歪みは4.5ns未満です。伝搬遅延のチャンネル間マッチングは4.0ns(最大値)と優れています。
ADuM150N/ADuM151N/ADuM152Nのデータ・チャンネルは独立していて、耐圧定格3.0kV(実効値)の様々な構成を用意しています(オーダー・ガイドを参照)。デバイスは、両側とも1.7V~5.5Vの電源電圧で動作するため、低電圧システムとの互換性があります。更に、絶縁バリアをまたぐ電圧変換機能も実現します。
他のフォトカプラ代替製品とは異なり、入力ロジックに遷移がない場合にDC精度が確保されます。2種類のフェイルセーフ・オプションがあり、入力電源が供給されなくなった場合に出力が既定の状態に遷移します。
アプリケーション
- 汎用マルチチャンネル絶縁
- SPIインターフェース/データ・コンバータのアイソレーション
- 工業用フィールド・バス・アイソレーション
1米国特許5,952,849; 6,873,065; 6,903,578; 7,075,329により保護されています。その他の特許は申請中です。
ドキュメント
データシート 2
ユーザ・ガイド 1
安全性および規制遵守 1
ビデオ 3
ソリューション・カタログ 1
安全性および規制遵守 1
製品選択ガイド 1
Analog Dialogue 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADUM152N0BRZ | 16-Lead SOIC | ||
ADUM152N0BRZ-RL7 | 16-Lead SOIC | ||
ADUM152N1BRZ | 16-Lead SOIC | ||
ADUM152N1BRZ-RL7 | 16-Lead SOIC |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
IBISモデル 1

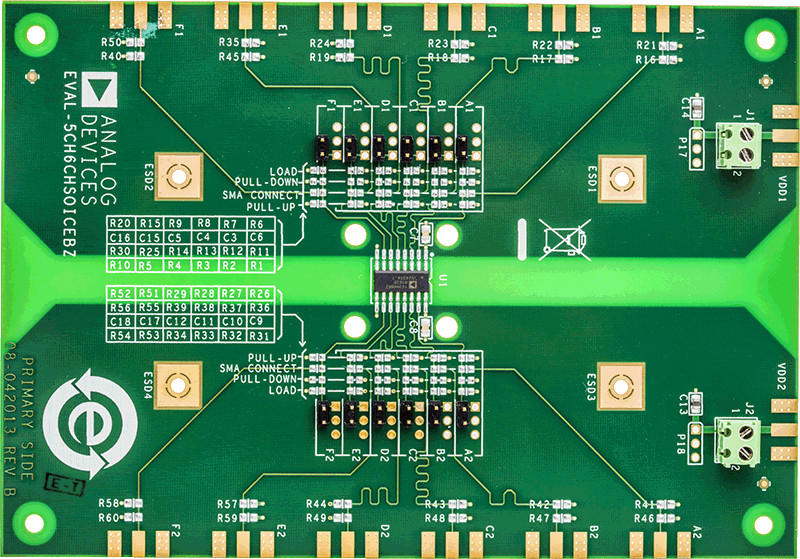

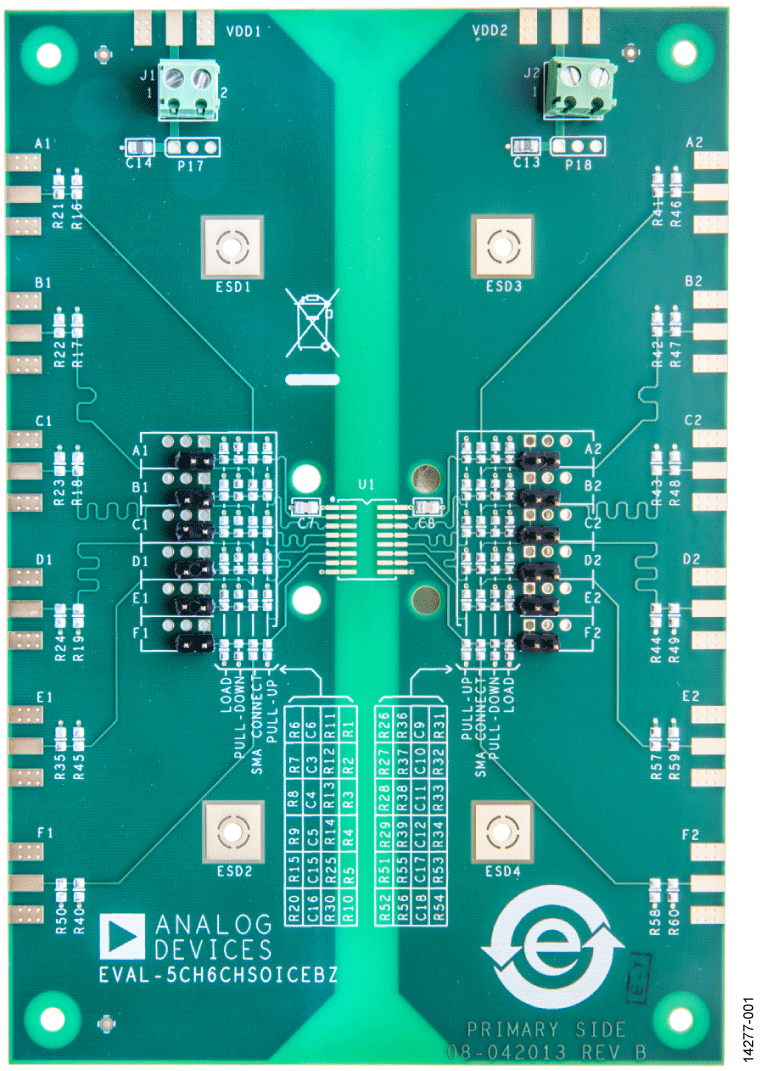

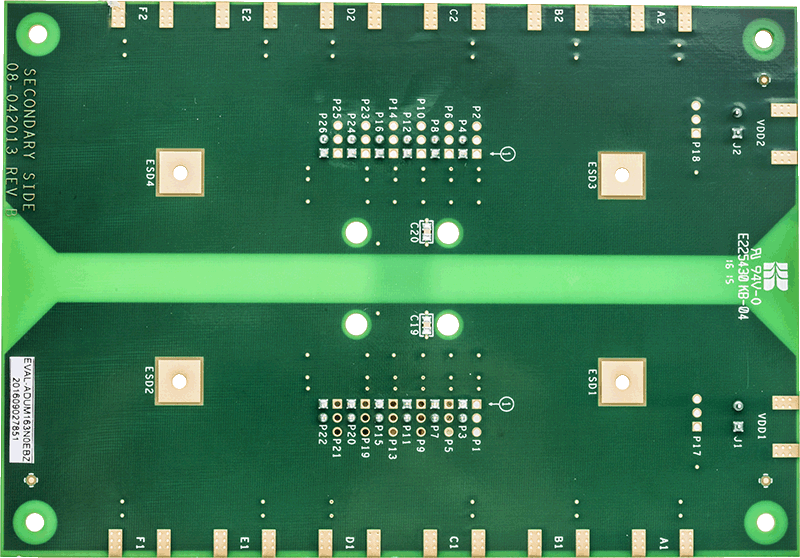

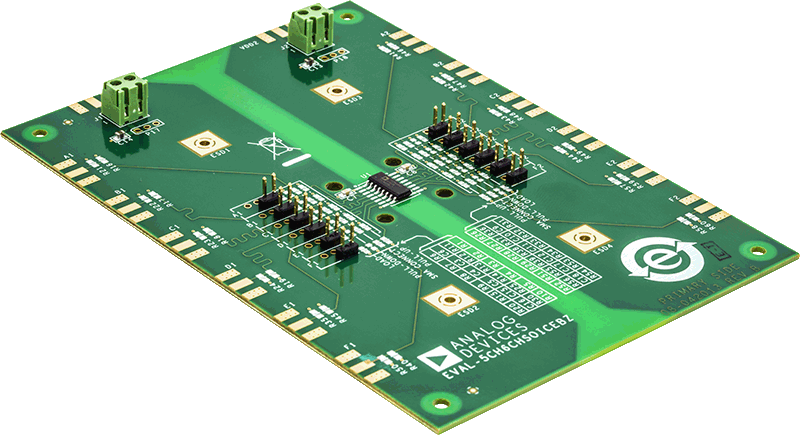

評価用キット
