ADN4691E
ADN4691E
製造中マルチポイントLVDSトランシーバ、3.3 V、200 Mbps、半二重、高速、タイプ1レシーバ内蔵
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$1.67
Viewing:
製品の詳細
- マルチポイントLVDSトランシーバ
(低電圧、差動シグナリングのドライバとレシーバペア) - スイッチング・レート:
200 Mbps(100 MHz) - 対応するバス負荷:
30 Ω ~ 55 Ω - タイプ1レシーバ・タイプ:
25 mVのヒステリシス - M-LVDS用のTIA/EIA-899 LVDS規格に準拠
- M-LVDSバス上のグリッチ・フリーのパワーアップ/パワーダウン
- ドライバ出力で制御される遷移時間
- コモンモード範囲:
-1 V ~ +3.4 V、
2 Vのグランド・ノイズでも通信可能 - ディスエーブル又は電源オフ時にドライバ出力は高インピーダンス
詳細はデータシートをご参照ください。

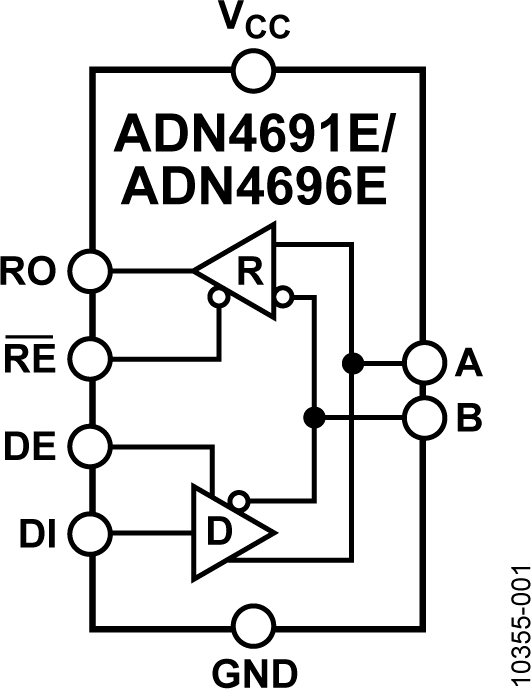

ADN4691E/ADN4693E/ADN4696E/ADN4697Eは、マルチポイント低電圧・差動・シグナリング(M-LVDS)のトランシーバ(ドライバとレシーバのペア)で、最大200 Mbps(100 MHz)まで動作することができます。レシーバは、-1 V ~ +3.4 Vのコモンモード電圧範囲にわたって50 mVもの小さな差動入力でバス状態を検出します。最大±15 kVまでのESD保護がバス・ピンに採用されています。これらの製品は、M-LVDSに関するTIA/EIA-899と、追加のマルチポイント機能が補足されているTIA/EIA-644のLVDSデバイスに関する規格を満たしています。
ADN4691E/ADN4693Eはタイプ1のレシーバで、25 mVのヒステリシスを持つように設計されています、その結果遅い変化の信号、あるいは入力の損失が出力発振を引き起こすことはありません。ADN4696E/ADN4697Eは、オフセット・スレショールドを備えたタイプ2レシーバで、バスがアイドルである(バス-アイドル・フェイルセーフ)とき、または入力がオープン(オープン回路フェールセーフ)であるときの出力状態を保障しています。
これらの製品は、半二重構成(ADN4691E/ADN4696E)の8ピンSOICパッケージ、または全二重構成の(ADN4693E/ADN4697E)14ピンSOICパッケージで供給されます。
アプリケーション
- バックプレーンとケーブルのマルチポイント・データ・伝送
- マルチポイント・クロック分配
- 短いRS-485リンクの低パワー、高速の代替
- ネットワーキングと無線基地局インフラストラクチャ
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 3
ビデオ 5

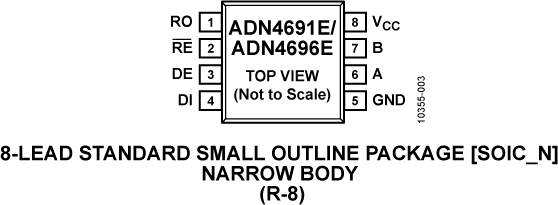

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADN4691EBRZ | 8-Lead SOIC | ||
ADN4691EBRZ-RL7 | 8-Lead SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
9 16, 2015 - 15_0129 Metal Mask Edits to ADN469XE Family of Devices. |
||
ADN4691EBRZ | 製造中 | |
ADN4691EBRZ-RL7 | 製造中 |
