ADN2882

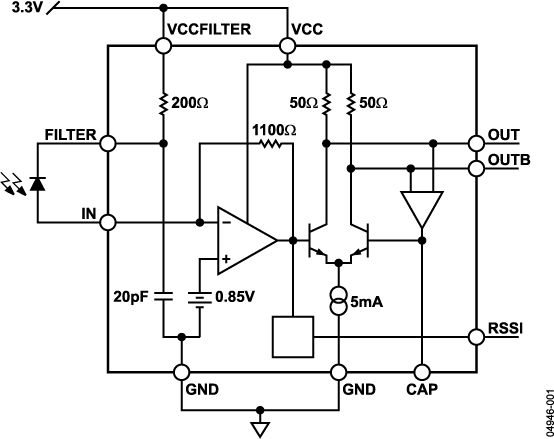

3.3V電源動作のコンパクトで、高性能のSiGeトランスインピーダンス・アンプ（TIA）ADN2882は、小型サイズの4.25Gbps1x/2x/4x光ファイバ・チャンネルのレシーバ・アプリケーションやメトロ・アクセスのイーサネットPIN/APD TIAモジュールに最適です。 ADN2882は差動電圧を出力して、フォトダイオード電流を検出するシングル・チップのソリューションで、－22dBmの感度を実現する600nAの低入力換算ノイズ電流、および最大4.25Gbpsの動作が可能な最小値3.4GHzの帯域幅性能を備えています。さらに、10dBの消光比で公称値＋3.25dBmの動作も実行します。

TO-46またはTO-56ヘッダーなどの小型パッケージによるアセンブリを簡素化するため、ADN2882はフォトダイオード・フィルタ・ネットワークをチップ上に集積化し、外付け部品を使用せずに15kHzの低カットオフ周波数を実現します。チップ面積は1mm2未満で、3.3V電源で動作し、ダイで提供しています。

アプリケーション

• 1x/2x/4x FCおよびGbE光レシーバとトランシーバ
• SFF-8472準拠レシーバ
• 4.25GbpsのPIN/APD-TIA受信用光サブアセンブリ
