ADM4857
ADM4857
製造中RS-485/RS-422 トランシーバ、5 V、1/8 負荷、スルーレート制限、(全二重、10 Mbps)
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$1.16
Viewing:
製品の詳細
- EIA RS-485/RS-422 に準拠
- データ・レート: 10 Mbps
- 半二重と全二重のオプション
- 低いスルーレートで EMI を低減
- 真のフェールセーフのレシーバ入力
- シャットダウン・モードでは 5 μA(max)の供給電流
- 1 つのバスに最大 256 個のトランシーバが可能
- ディスエーブルまたはパワー・オフ時は高 Z 出力
- バス・コモンモード範囲: −7 V ~ +12 V
- サーマル・シャットダウンと短絡回路保護機能
- MAX308x とピン互換
- −40°C ~ +85°Cの温度範囲で仕様を規定
- 8 ピン SOIC、8 ピン LFCSP、8 ピン MSOP を採用
- 車載アプリケーション用に認定済み

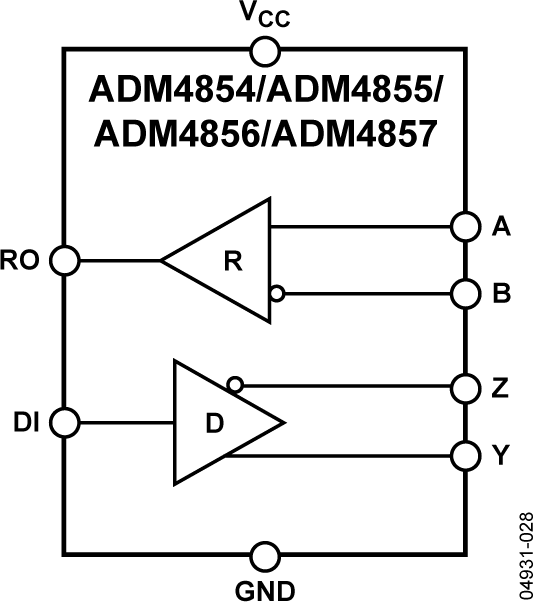

ADM4850/ADM4851/ADM4852/ADM4853/ADM4854/ADM4855/ADM4856/ADM4857 は、マルチポイントのバス伝送ラインの高速、全二重/半二重データ通信に適した差動ライン・トランシーバです。平衡データ伝送用に設計され、EIA規格のRS-485とRS-422に準拠しています。ADM4850/ADM4851/ADM4852/ADM4853 は、差動ラインを共有する半二重トランシーバで、ドライバ用とレシーバ用に別々のイネーブル入力があります。全二重の ADM4854/ADM4855/ADM4856/ADM4857 トランシーバには、専用の差動ラインのドライバ出力とレシーバ入力があります。
これらのデバイスは、1/8ユニット負荷のレシーバ入力インピーダンスがあり、1つのバス上に最大256のトランシーバを接続できます。いつでもドライバ1つのみをイネーブルにするため、ディスエーブルまたはパワーダウンされたドライバの出力をスリーステートにして、バスの過負荷を防止します。
レシーバ入力には真のフェイルセーフ機能があり、入力が開放または短絡のときにロジック・ハイの出力レベルが得られます。これにより、通信が開始する前や通信が終了したときにレシーバ出力が確実に既知の状態になります。
ドライバ出力は、不適切に終端されたバスの反射によって生じるEMIエラーやデータ・エラーを低減するためにスルーレートが制限されています。バスの競合や出力の短絡による過度の電力消費は、サーマル・シャットダウン回路によって防止します。
これらの製品は、商用温度範囲と工業用温度範囲で完全に仕様規定されており、8ピンSOIC(ADM4850 ~ ADM4857)と8ピンLFCSP(ADM4850/ADM4852/ADM4853)と8ピンMSOP(ADM4850のみ)パッケージが用意されています。
アプリケーション- 低パワーのRS485アプリケーション
- EMIがセンシティブなシステム
- DTE-DCEインターフェース
- 工業用制御
- パケット・スイッチング
- ローカル・エリア・ネットワーク(LAN)
- レベル変換
ドキュメント
データシート 2
アプリケーション・ノート 2
技術記事 1
よく聞かれる質問 1
ビデオ 3
ソリューション・カタログ 1

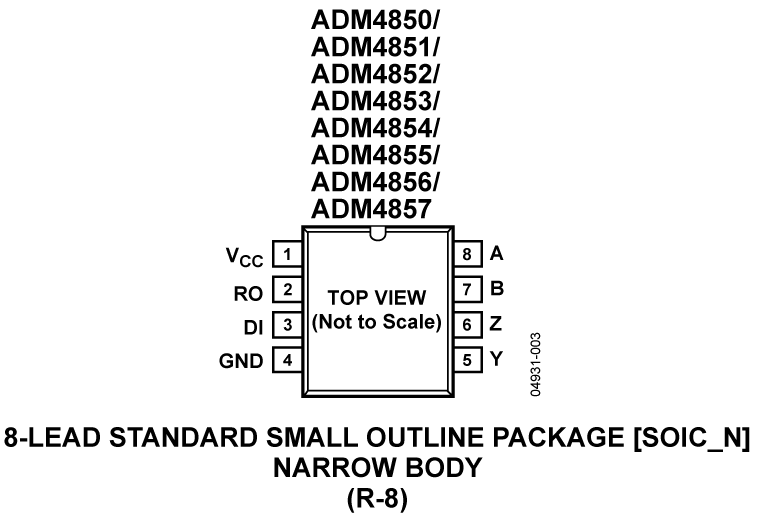

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADM4857AR | 8-Lead SOIC | ||
ADM4857AR-REEL7 | 8-Lead SOIC | ||
ADM4857ARZ | 8-Lead SOIC | ||
ADM4857ARZ-REEL7 | 8-Lead SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
12 19, 2011 - 10_0081 ADI Corporate Obsolescence Notice - May 2010 |
||
ADM4857AR | 製造中止 | |
ADM4857AR-REEL7 | 製造中止 |
