ADM3493
ADM3493
製造中RS-485/RS-422トランシーバ、3.3V、スルーレート制限、半二重
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$1.22
Viewing:
製品の詳細
- 3.3Vの電源で動作
- 5Vロジックで相互運用可能
- 全同相電圧範囲でEIA規格のRS-422/RS-485に適合
- データレート:250kbps
- 半二重トランシーバ
- 低いスルーレートでEMIを低減
- シャットダウン・モードで2nAの電源電流
- 1つのバス上に最大256個のトランシーバを接続
- バスの同相電圧範囲:-7~+12V
- -40~+85℃の温度範囲で仕様規定
- 8nsのスキュー

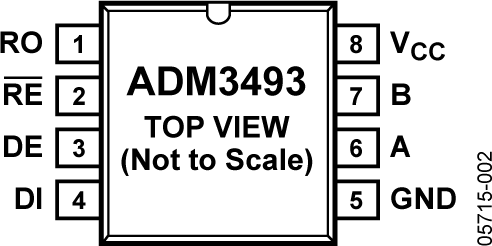

- 8ピンSOICパッケージ
ADM3493は、3.3Vの単電源で動作する低消費電力の差動ライン・トランシーバです。低消費電力でシャットダウン・モードも備えているため、消費電力の低減が要求されるアプリケーションに最適であり、マルチポイント・バス伝送ライン上での通信に適用できます。

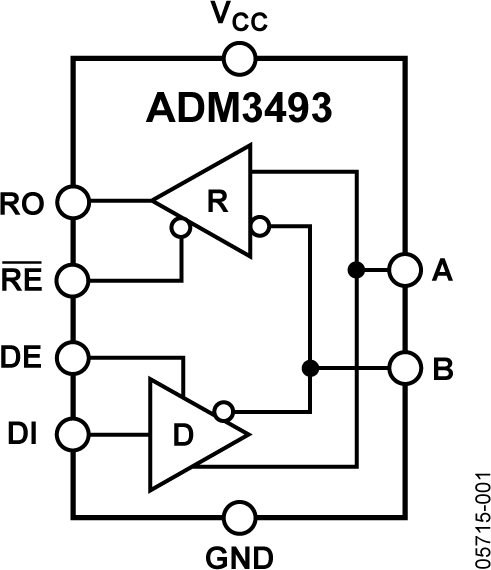

本デバイスは1個のドライバと1個のレシーバを備えています。半二重通信用に設計され、誤った方法で終端されたケーブルからの反射を低減しEMIを最小限に抑えるために、ドライバ出力のスルーレートが制限されています。これにより、最大250kbpsのデータレートでエラーフリーのデータ伝送を実現できます。
レシーバの入力インピーダンスは96kΩで、バス上で最大256個のトランシーバを接続できます。バスの競合や出力の短絡による過度の電力消費は、サーマル・シャットダウン回路によって防止されます。障害時に内蔵のドライバ回路で大きな温度上昇が検出されると、サーマル・シャットダウン回路はドライバの出力を強制的に高インピーダンス状態にします。入力が接続なし(フローティング)の場合にロジック・ハイの出力状態を発生させるフェイルセーフ機能を備えています。
8ピンのSOICパッケージを採用し、商用および工業用温度範囲(1)で完全に仕様規定されています。
ドキュメント
データシート 1
アプリケーション・ノート 2
技術記事 1
よく聞かれる質問 1
ビデオ 3
ソリューション・カタログ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADM3493ARZ | 8-Lead SOIC | ||
ADM3493ARZ-REEL7 | 8-Lead SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
11 8, 2017 - 17_0142 ADM3483, ADM3485, ADM3488, ADM3490, ADM3491 and ADM3493 Low Power, RS-485/RS-422 Transceiver Product Alternate Fabrication Foundry |
||
ADM3493ARZ | 製造中 | |
ADM3493ARZ-REEL7 | 製造中 | |
7 20, 2012 - 12_0105 Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor |
||
ADM3493ARZ | 製造中 | |
ADM3493ARZ-REEL7 | 製造中 |
これは最新改訂バージョンのデータシートです。
