ADM3251E
ADM3251E
製造中RS-232ライン・ドライバ/レシーバ、絶縁型、シングルチャンネル
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$3.52
Viewing:
製品の詳細
- 2.5kV完全絶縁(電源およびデータ)されたRS-232トランシーバ
- 絶縁型DC/DCコンバータを内蔵したisoPower
- データレート:460kbps
- 送信ポート:1、受信ポート:1
- EIA/TIA-232E仕様に適合
- RINとTOUTピンでのESD保護:
- コンタクト放電:±8kV
- エアーギャップ放電:±15kV
- 0.1µFのチャージポンプ用コンデンサ
- 高いコモン・モード過渡電圧耐性:25kV/µs以上
- 安全、規制認可:
- UL認定:
- 2500V rms(UL1577に基づく1分間)
- VDE認定(申請中)
- DIN EN 60747-5-2(VDE 0884 Teil 2): 2003-01
- CSA部品承認通告#5A(申請中)
- UL認定:
- 動作温度範囲:-40℃~+85℃
- ワイド・ボディの20ピンSOICパッケージを採用
ADM3251Eは高速、2.5kV完全絶縁のシングルチャンネルRS-232/V.28トランシーバ・デバイスであり、5Vの単電源で動作します。RINとTOUTピンでの高ESD保護のため、このデバイスは電気的に過酷な環境や頻繁にRS-232ケーブルが抜き/差しされるような動作に最適となっています。

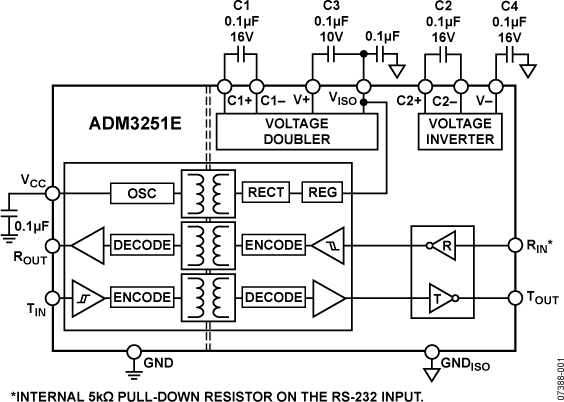

ADM3251Eは、絶縁電源isoPower™を伴ったデュアル・チャンネルのデジタル・アイソレータを採用しています。外付けの絶縁型DC/DCコンバータは不要です。アナログ・デバイセズのチップ・スケールのトランスiCoupler®技術が、ロジック信号およびDC/DCコンバータのアイソレーションに使われています。結果として、総合的絶縁ソリューションが実現します。
ADM3251EはisoPower技術を内蔵しており、トランスを介して電力を転送するために、高周波スイッチング・エレメントを使っています。プリント回路ボード(PCB)のレイアウトでは、ノイズ放出規格を満たすように特別な注意が必要です。ボード・レイアウトの詳細については、AN-0971、isoPowerデバイスを使った放射妨害波の制御、アプリケーション・ノートを参照してください。ADM3251EはEIA/TIA-232E仕様とITU-TV.28仕様に準拠しており、最大460kbpsのデータレートで動作します。電圧ダブラ/インバータに対して4個の外付け0.1µFチャージポンプ用コンデンサを使い、5Vの単電源で動作することができます。
ADM3251Eは、20ピン・ワイド・ボディSOICパッケージを採用し、-40℃~+85℃の温度範囲にわたって動作が仕様規定されています。
アプリケーション
- 高ノイズでのデータ通信
- 工業用通信
- 汎用RS-232データ・リンク
- 工業用/テレコミュニケーションの診断用ポート
- 医療機器
ドキュメント
データシート 2
ユーザ・ガイド 3
アプリケーション・ノート 1
技術記事 5
安全性および規制遵守 1
よく聞かれる質問 1
ビデオ 3
安全性および規制遵守 1
Analog Dialogue 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADM3251EARWZ | 20-Lead SOIC (Wide) | ||
ADM3251EARWZ-REEL | 20-Lead SOIC (Wide) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
9 22, 2015 - 15_0135 Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli |
||
ADM3251EARWZ | 製造中 | |
ADM3251EARWZ-REEL | 製造中 | |
11 21, 2013 - 13_0290 ADM3251E Datasheet Correction |
||
ADM3251EARWZ | 製造中 | |
ADM3251EARWZ-REEL | 製造中 | |
2 27, 2012 - 11_0066 Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick. |
||
ADM3251EARWZ | 製造中 | |
ADM3251EARWZ-REEL | 製造中 | |
8 4, 2010 - 10_0117 Halogen Free Material Change for SOIC_W Products at Carsem |
||
ADM3251EARWZ | 製造中 | |
ADM3251EARWZ-REEL | 製造中 | |
11 16, 2009 - 06_0157 Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland |
||
ADM3251EARWZ | 製造中 | |
ADM3251EARWZ-REEL | 製造中 | |
8 10, 2009 - 09_0120 ADM3251E Datasheet Specifications Change. |
||
ADM3251EARWZ | 製造中 | |
ADM3251EARWZ-REEL | 製造中 |
