ADM3101E
ADM3101E
製造中RS-232ライン・ドライバ/レシーバ、3.3Vシングル・チャンネル、±15kVのESD保護付き
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$1.13
Viewing:
製品の詳細
- データレート:460kbps
- TxとRxが1つずつ
- EIA/TIA-232E仕様に適合
- 0.1µFのチャージ・ポンプ・コンデンサ
- 接触放電:±8kV
- 気中放電:±15kV
ADM3101Eは、高速、シングル・チャンネルのRS-232/V.28トランシーバ・インターフェース・デバイスで、3.3Vの単電源で動作します。消費電力が低いため、バッテリ駆動の携帯型計測器に最適です。
ADM3101Eは、EIA/TIA-232EおよびITU-YV.28規格に準拠し、最大460kbpsのデータレートで動作します。
RS-232(TOUTとRIN)とCMOS(TINとROUT)のすべての入出力は、ESD(静電放電)に対して保護されています(最大±15kVのESD保護)。
このデバイスは、I/Oピンに±15kVのESD保護があるため、電気的条件が過酷な環境での動作やRS-232ケーブルを頻繁に着脱する場合に理想的です。

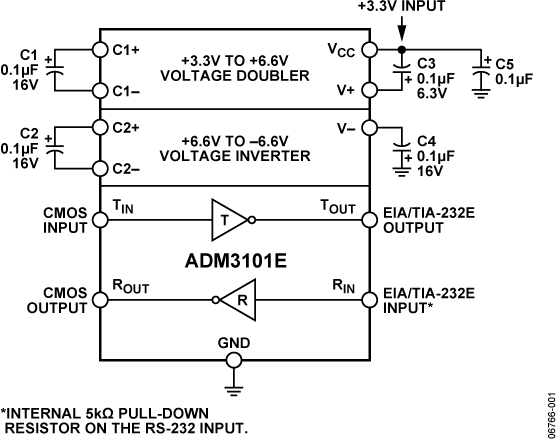

0.1µFの外付けチャージ・ポンプ・コンデンサを4個使用すれば、3.3V単電源で電圧ダブラ/インバータの動作が可能です。
ADM3101Eは、12ピンLFCSPと16ピンQSOPを採用し、-40~+85℃の温度範囲で仕様を規定しております。
アプリケーション
- 汎用RS-232データ・リンク
- 工業用/電気通信用の診断ポート
ドキュメント
データシート 1
ビデオ 3
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADM3101EACPZ-250R7 | 12-Lead LFCSP (3mm x 3mm x 0.75mm) | ||
ADM3101EACPZ-REEL | 12-Lead LFCSP (3mm x 3mm x 0.75mm) | ||
ADM3101EARQZ | 16-Lead QSOP | ||
ADM3101EARQZ-REEL | 16-Lead QSOP |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
2 13, 2014 - 14_0038 Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines. |
||
ADM3101EACPZ-250R7 | 製造中 | |
ADM3101EACPZ-REEL | 製造中 | |
8 26, 2010 - 10_0001 Halogen Free Material Change for QSOP Products |
||
ADM3101EARQZ | 製造中 | |
ADM3101EARQZ-REEL | 製造中 |
