ADM3052

製造中

絶縁型CANトランシーバ、高電圧・バス側・リニア・レギュレータ内蔵

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

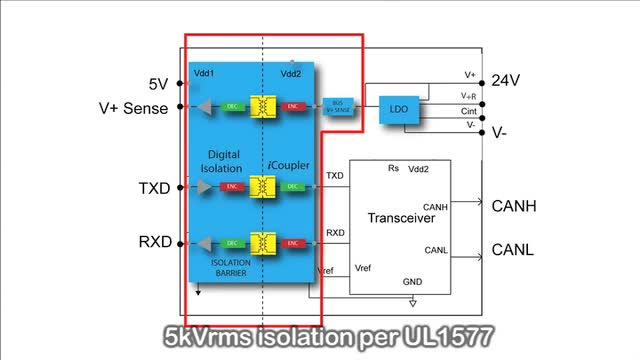

  • 5kVrms絶縁を備えたCANトランシーバ
  • リニア・レギュレータV+を内蔵
  • V+とV−によるバス側パワーの供給
  • V+ は11 V～25 Vで動作
  • VDD1 は5Vまたは3.3 Vで動作
  • ISO11898規格に準拠
  • 高速データ・レート：最大1Mbps
  • バス・ピン上の短絡回路保護機能
  • バス誤接続保護機能内蔵
  • 電源未接続ノードはバスへの影響なし
  • バス上のノード数は110またはそれ以上可能
  • サーマル・シャットダウン保護機能を内蔵
  • 高い同相モード・トランジェント耐性: 25 kV/μs以上
  • 安全性規制の認定
    • UL認定: UL 1577規格に準拠の5000 VRMS、1分間
  • VDE適合性認定
    • DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
    • VIORM = 846 V ピーク
  • 工業用動作温度範囲: −40°C～+85°C

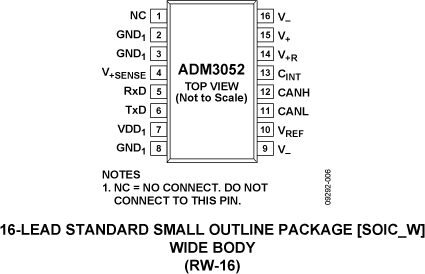

  • ワイド・ボディの16ピンSOICパッケージを採用
ADM3052
絶縁型CANトランシーバ、高電圧・バス側・リニア・レギュレータ内蔵

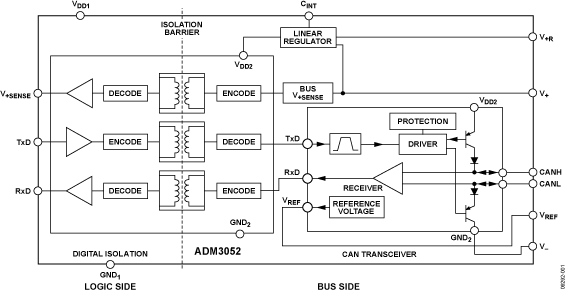

ADM3052-fbl ADM3052-pc
