ADM2865E

新規設計に推奨

5.7kV実効値、信号／電源絶縁型RS-485トランシーバー、±15kV IEC ESD対応

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ハードウェア・エコシステム
  • ツールおよびシミュレーション
  • 評価用キット
  • 最新のディスカッション
    •

    製品の詳細

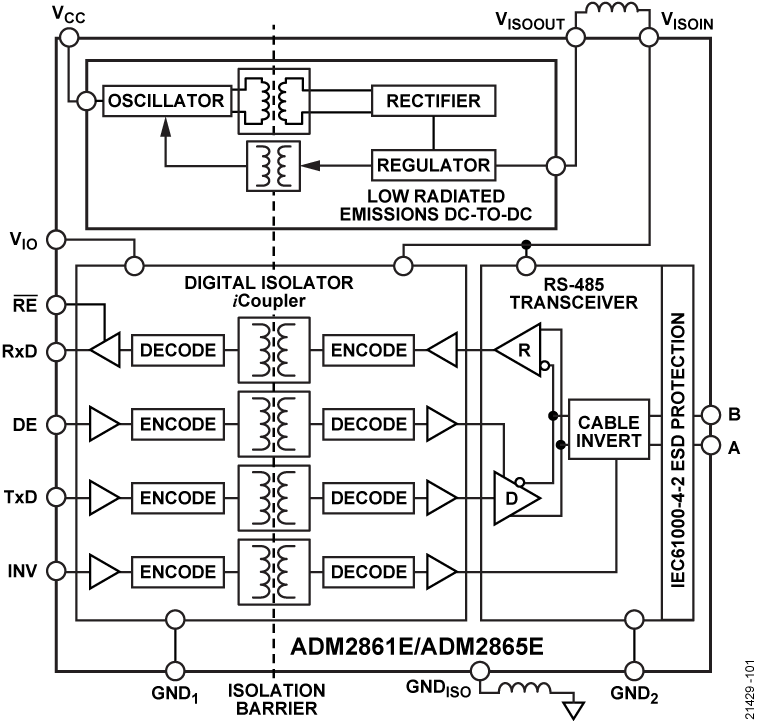

    • 5.7kV実効値、絶縁型RS-485/RS-422トランシーバー
    • 低EMI放射機能を内蔵した絶縁型DC/DCコンバータ
    • EN55032クラスBに適合、2層PCBのマージン
    • ケーブル反転スマート機能
      • 完全なレシーバー・フェイルセーフ機能を維持しながら、A/B/Y/Zバス・ピンの逆ケーブル接続を修正
    • RS-485 A/B/Y/ZピンでのESD保護
      • ≥±12kV IEC61000-4-2の接触放電
      • ≥±15kV IEC61000-4-2の空気放電
    • 高速データ・レート：25Mbps（ADM2865E/ADM2867E）
    • EMIコントロールでは、500kbpsの低速データ・レート（ADM2861E/ADM2863E）
    • 柔軟な電源
      • 3V～5.5Vの入力VCC電源
      • 1.7V～5.5VのロジックVIO電源
      • VSELピンで、5V（VCC > 4.5V）または3.3VのVISO電源を選択
    • 5V VISOでPROFIBUSに準拠
    • 広い動作温度範囲：－40°C～ +105°C
    • 高いコモンモード過渡耐圧：250kV/μs
    • 短絡、オープン・サーキット、フローティング入力レシーバーのフェイルセーフ機能
    • 196個のバス・ノードに対応（レシーバーの入力インピーダンスは72kΩ）
    • ホット・スワップのサポート（グリッチ・フリーのパワーアップ／パワーダウン）
    • 安全と規制に関する認定（申請中）
    • CSA Component Acceptance Notice 5A、DIN V VDE V 0884-11、UL 1577、CQC11-471543-2012、IEC 61010-1

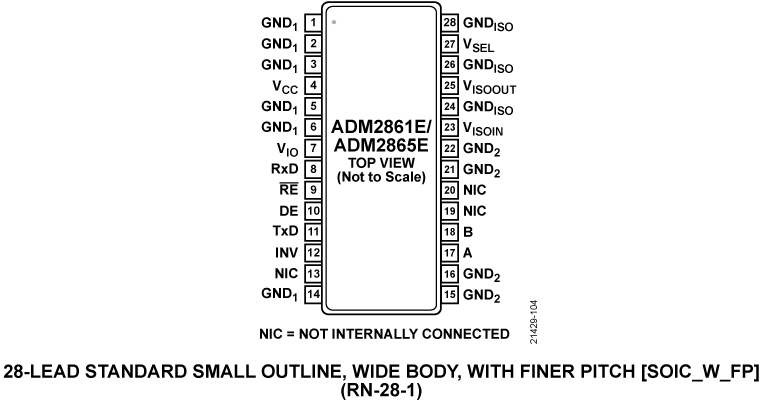

    • 沿面距離と隙間>8.0mmの28ピン精細ピッチSOIC_Wパッケージ（10.15mm × 10.05mm）
    ADM2865E
    5.7kV実効値、信号／電源絶縁型RS-485トランシーバー、±15kV IEC ESD対応
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 1

    安全性および規制遵守 1

    さらに詳しく

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    A/Dコンバータ（ADC） 3
    AD4000
    		製造中 16ビット、2MSPS/1MSPS/500kSPS、高精度疑似差動SAR ADC
    AD4004
    		新規設計に推奨 16ビット、2MSPS/1MSPS/500kSPS、高精度疑似差動SAR ADC
    AD4008
    		新規設計に推奨 16ビット、2MSPS/1MSPS/500kSPS、高精度疑似差動SAR ADC
    スイッチング・レギュレータ ＆ コントローラ 1
    ADP2384
    		新規設計に推奨 ステップダウンDC-DCレギュレータ、20V、4A、同期型
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    IBISモデル 1

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-ADM2865E

    ±15kVのIEC ESD性能を備えた実効値5.7kVのADM2865E信号／電源絶縁型RS-485トランシーバーの評価

    今すぐ購入 詳細を表示

    機能と利点

    • ADM2865Eの評価を簡略化
      • 25Mbps、絶縁型半二重RS-485トランシーバー
    • EN 55032/CISPR 32クラスB EMI放射に準拠した2層PCB
    • 沿面距離およびクリアランス8.3mmの、28ピンSOIC_W_FPパッケージ（10.15mm × 10.05mm）用フットプリント
    • 5Vまたは3.3V構成での評価を簡略化する、ジャンパ・オプション付きADP7104 LDOレギュレータを内蔵
    • 最低1.7VまでのI/Oノード接続に対応する、フレキシブルな低電圧VIO電源
    • 絶縁型電源オプションを3.3Vまたは5Vより選択可能
    • RS-485 A/BピンでのESD保護
      • IEC 61000-4-2接触放電：≥±12kV
      • IEC 61000-4-2気中放電：≥±15kV
    • 高速25Mbps TxD入力信号用SMAコネクタ
    • TxD信号を提供するLTC6900オシレータをオプションで内蔵
    • スクリュー端子ブロックにより、電源、デジタル信号、RS-485信号に接続可能
    • デジタル入力信号の有効化／無効化をジャンパで選択可能
    • ループバック・テストおよび終端用の抵抗とフットプリント
    • すべての信号に測定用のテスト・ポイント

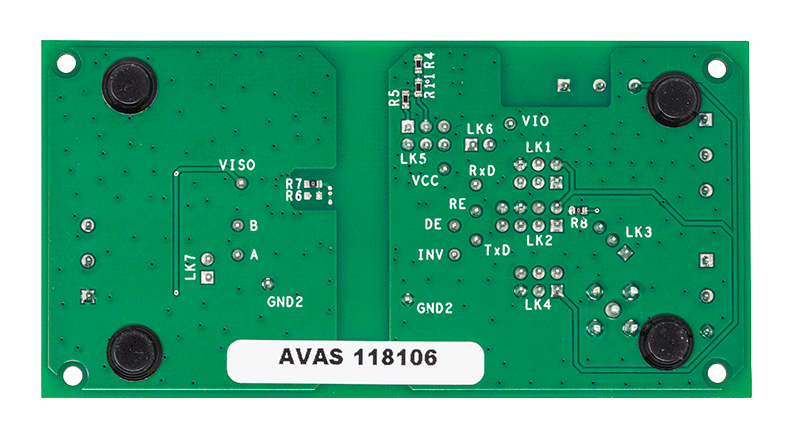

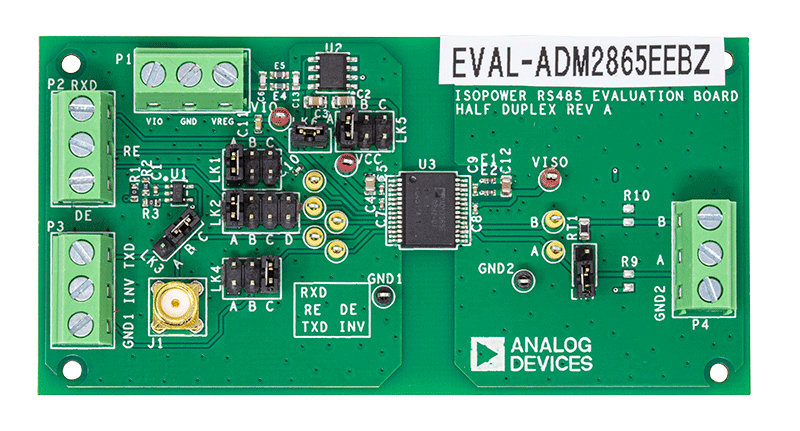

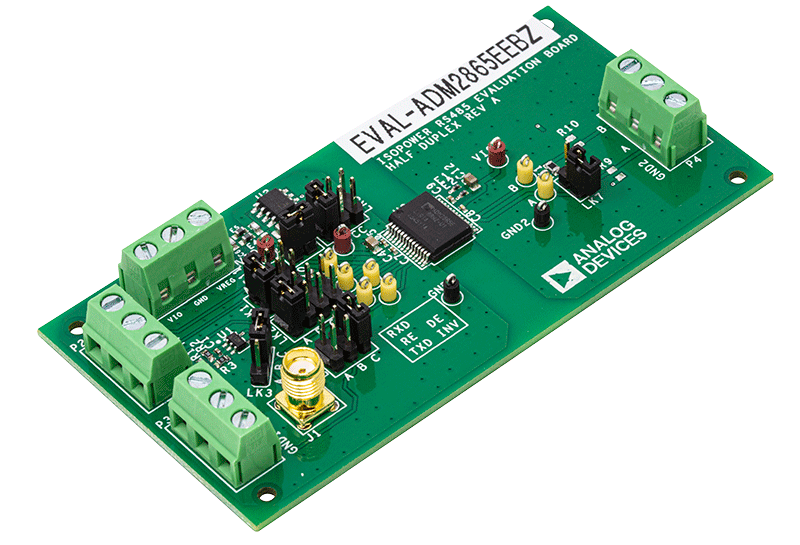

    製品詳細

    EVAL-ADM2865EEBZを使用することで、実効値5.7kVのADM2865E信号／電源絶縁型半二重RS-485トランシーバーを個別に、簡単かつ効率的に評価することができます。ADM2865Eトランシーバーは、フットプリントが小さい10.15mm × 10.05mm、28ピン、スモール・アウトライン、ワイド・ボディ、精細ピッチ（SOIC_W_FP）パッケージで提供されます。

    ADM2865Eには、絶縁型DC/DCコンバータが内蔵されているため、追加のICを必要とせずにデバイスの絶縁側に電力を供給することができます。

    内蔵のADP7104低ドロップアウト（LDO）レギュレータは、3.3V～20Vの入力電圧を受け取り、ADM2865EのVCCピン向けに選択可能な3.3Vまたは5V電源への電圧を調整します。LDOレギュレータはバイパスされ、ADM2865EのVCCピンに直接電力を供給できます。

    評価用ボードのスクリュー端子コネクタにより、ADM2865Eの柔軟なVIOロジック電源ピンに接続できます。この接続により、ADM2865Eは1.7V〜5.5Vのデジタル入出力（I/O）電圧で動作し、1.8Vまたは2.5V電源を使用するノードと通信できます。また、VIOピンにはADP7104安定化電源からも電力を供給できます。

    デジタル信号およびRS-485バス信号には、各評価用ボードのスクリュー端子コネクタを介して簡単にアクセスできます。各デジタル入力は、内蔵のジャンパ・オプションを介して構成できます。

    送信データ入力（T×D）信号をADM2865Eに提供する方法は、他にもあります。評価用ボードはそれぞれLTC6900発振器を内蔵しており、1kHz〜12.5MHzの範囲内のT×Dデジタル入力にクロック信号を提供するよう、オプションで構成できます。信号の完全性を最適化するには、内蔵のサブミニチュア・バージョンA（SMA）コネクタを使用して、外部データ信号を最高25Mbpsの高データ・レートで接続します。

    EVAL-ADM2865EEBZには、ADM2865E実効値5.7kV絶縁型RS-485トランシーバーが搭載されています。EVAL-ADM2865EEBZは、U3に搭載された絶縁型RS-485デバイスが異なる他は、EVAL-ADM2565EEBZとまったく同じです。

    ADM2865Eの詳細については、ADM2865Eのデータシートを参照してください。EVAL-ADM2865EEBZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
