ADM233L
ADM233L
製造中RS-232トランシーバ、2ドライバ&2レシーバ、低消費電力、+5V、120kbps、CMOS、外部コンデンサ不要
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$5.45
Viewing:

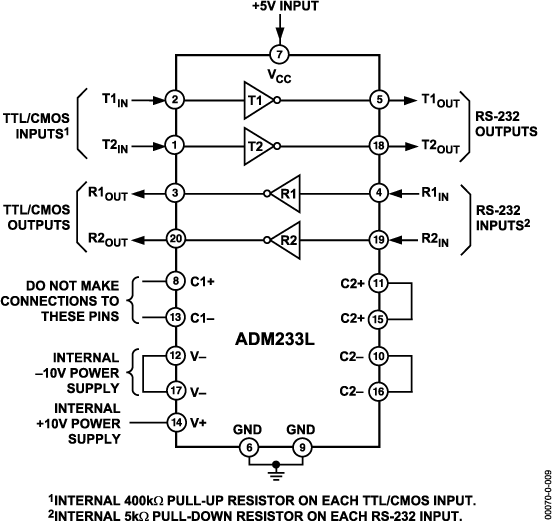

製品の詳細
- +5V単電源動作
- EIA-232EおよびV.28規格に適合
- 120kbpsのデータ・レート
- DC/DCコンバータ内蔵
- 5V電源駆動で±9Vの出力振幅
- 外部1μFのコンデンサ
- 低消費電力シャットダウン:<1μA
- ±30Vレシーバ入力レベル
- ラッチアップ・フリー
ライン・ドライバ/レシーバのADM2xxファミリーは、すべてのEIA-232-EおよびV.28通信インターフェース、特に±12Vを使用できないアプリケーションに適しています。ADM236L、およびADM241Lは、消費電力を5μW未満にまで削減できる低消費電力シャットダウン・モードを備えているため、バッテリ駆動の装置には最適です。ADM223の場合、2個のレシーバはシャットダウン中でもイネーブル状態のままです。ADM233Lは、外部コンポーネントを一切必要としないため、プリント基板のスペースが重要なアプリケーションに特に適しています。
ADM23xLファミリーでは、ADM239Lを除き、すべての製品が+5V単電源での動作に対応する2個のチャージ・ポンプ電圧コンバータを内蔵しています。この2個のコンバータは、+5V入力をRS-232出力レベルに必要な±10Vに変換します。ADM239Lは+5V電源と+12V電源で動作するよう設計されています。内部の+12~-12Vチャージ・ポンプ電圧コンバータで-12V電源を生成します。
ADM2xxLは、低消費電力、高速スルーレート、小型コンデンサ(1μF)での動作を提供するAD2xxファミリーの高度のアップグレード製品です。
ドキュメント
データシート 1
アプリケーション・ノート 1
技術記事 1
ビデオ 2

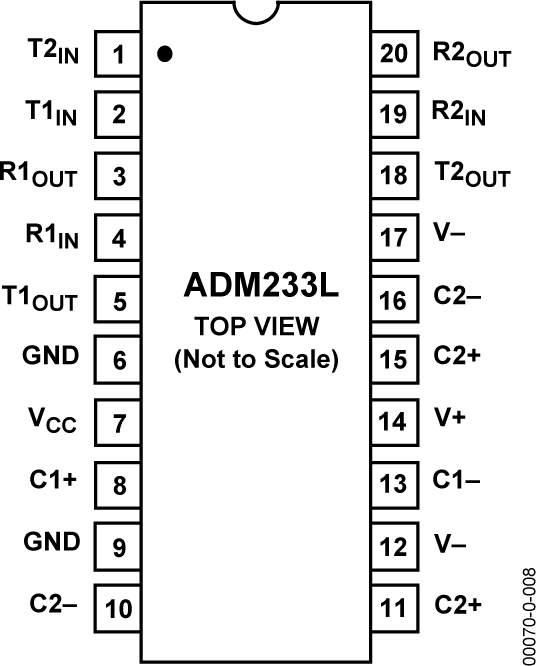

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADM233LANZ | 20-Lead PDIP | ||
ADM233LJNZ | 20-Lead PDIP |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
3 7, 2019 - 19_0046 Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek |
||
ADM233LANZ | 製造中 | |
ADM233LJNZ | 製造中 | |
2 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland. |
||
ADM233LANZ | 製造中 | |
ADM233LJNZ | 製造中 | |
8 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
ADM233LANZ | 製造中 | |
ADM233LJNZ | 製造中 |
