ADM1485
ADM1485
製造中RS-485トランシーバ、5V、高速(30Mbps)、低消費電力、半二重
- 製品モデル
- 20
- 1Ku当たりの価格
- 最低価格:$1.42
Viewing:
製品の詳細
- EIA RS-485標準に適合
- データ・レート:30Mbps
- +5 V単電源動作
- バスコモン・モード範囲: -7 V~+12 V
- 高速、低消費電力のBiCMOSプロセスで製造
- サーマル・シャットダウン保護機能
- 短絡回路保護機能
- ゼロ・スキュー・ドライバ
- ドライバ伝搬遅延:10 ns
- レシーバ伝搬遅延:25 ns
- パワーオフ時に出力が高インピーダンスを維持
- LTC1485のアップグレード品

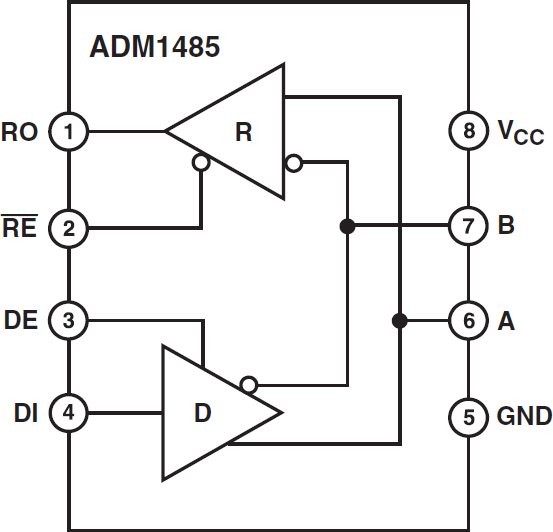

ADM1485は、マルチポイント・バス伝送ライン上での高速双方向データ通信に最適な、差動ライン・トランシーバです。この製品は平衡データ伝送線向けにデザインされ、EIA標準のRS-485及びRS-422の両方に準拠しています。この製品は1つの差動のライン・ドライバと1つの差動ライン・レシーバを含んでいます。ドライバとレシーバの両方は、それぞれ別々にイネーブルにすることもあります。ディセーブル状態では、出力はトライステートにされます。
ADM1485は、+5 V単電源で動作します。バスの競合や出力の短絡による過度の電力消費は、サーマル・シャットダウン回路によって防止されます。この機能は、障害条件の下で内部のドライバ回路での極端な温度増加が検出されると、ドライバ出力を強制的に高インピーダンス状態にします。
バス上には同時に最大32個のトランシーバを接続することが出来ますが、何時でも1個のみのドライバがイネーブルである必要があります。残りのディセーブルされたドライバはバスの負荷とならないようにすることは重要です。このことを確実にするためADM1485は、ディセーブル時とパワーダウン時は出力を高インピーダンスにする機能を備えています。
これによって、トランシーバが使われていない時の負荷効果を最小化します。高インピーダンスのドライバ出力は、-7 V~+12 Vのコモン・モード電圧の全範囲にわたって維持されます。
レシーバは、フェイル・セーフ機能を持っているため、入力が無接続(フローティング)状態のときは、ロジック・ハイの出力レベルになります。
ADM1485はBiCMOSプロセスで製造されています、このBiCMOSは低消費のCMOSに高速スイッチングのバイポーラ技術を組み合わせた、斬新なミックスド技術のプロセスです。全ての入力と出力はESDに対する保護を備えており、全てのドライバ出力は高電流のソース及びシンク能力を備えています。ラッチ・アップをガードするためにエピタキシャル・レイヤが使われています。
ADM1485は極めて早いスイッチング速度を特長としています。最小ドライバ伝播遅延は、最大30Mbpsまでのデータ・レートでの伝送を可能とします、一方小さなスキューはEMI干渉を最小とします。
この製品は商用及び工業温度範囲で完全仕様規定されており、8ピンのDIL/SOICパッケージを採用しています。
ドキュメント
データシート 2
アプリケーション・ノート 2
技術記事 1
よく聞かれる質問 1
ビデオ 4
ソリューション・カタログ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADM1485AN | 8-Lead PDIP | ||
ADM1485ANZ | 8-Lead PDIP | ||
ADM1485AR | 8-Lead SOIC | ||
ADM1485AR-REEL | 8-Lead SOIC | ||
ADM1485AR-REEL7 | 8-Lead SOIC | ||
ADM1485ARM | 8-Lead MSOP | ||
ADM1485ARM-REEL | 8-Lead MSOP | ||
ADM1485ARM-REEL7 | 8-Lead MSOP | ||
ADM1485ARMZ | 8-Lead MSOP | ||
ADM1485ARMZ-REEL | 8-Lead MSOP | ||
ADM1485ARMZ-REEL7 | 8-Lead MSOP | ||
ADM1485ARZ | 8-Lead SOIC | ||
ADM1485ARZ-REEL | 8-Lead SOIC | ||
ADM1485ARZ-REEL7 | 8-Lead SOIC | ||
ADM1485JN | 8-Lead PDIP | ||
ADM1485JNZ | 8-Lead PDIP | ||
ADM1485JR | 8-Lead SOIC | ||
ADM1485JR-REEL | 8-Lead SOIC | ||
ADM1485JRZ | 8-Lead SOIC | ||
ADM1485JRZ-REEL | 8-Lead SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
8 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
ADM1485AN | 製造中止 | |
ADM1485ANZ | 製造中 | |
ADM1485JN | 製造中止 | |
ADM1485JNZ | 製造中 | |
4 28, 2014 - 14_0130 Notification of Qualification of Alternate fab foundry for RS-485 Transceiver die at ADI, Limerick, Ireland |
||
ADM1485ANZ | 製造中 | |
ADM1485ARMZ | 製造中 | |
ADM1485ARMZ-REEL | 製造中 | |
ADM1485ARMZ-REEL7 | 製造中 | |
ADM1485ARZ | 製造中 | |
ADM1485ARZ-REEL | 製造中 | |
ADM1485ARZ-REEL7 | 製造中 | |
ADM1485JNZ | 製造中 | |
ADM1485JR-REEL | 製造中止 | |
ADM1485JRZ | 製造中 | |
ADM1485JRZ-REEL | 製造中 | |
11 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor |
||
ADM1485AR | 製造中止 | |
ADM1485AR-REEL | 製造中止 | |
ADM1485AR-REEL7 | 製造中止 | |
ADM1485JR | 製造中止 | |
ADM1485JR-REEL | 製造中止 | |
1 13, 2010 - 07_0090 Certification of STATSChipPAC China (SCC) as an additional Test facility for ADI |
||
ADM1485AR | 製造中止 | |
ADM1485AR-REEL | 製造中止 | |
ADM1485AR-REEL7 | 製造中止 | |
ADM1485ARZ | 製造中 | |
ADM1485ARZ-REEL | 製造中 | |
ADM1485ARZ-REEL7 | 製造中 | |
ADM1485JR | 製造中止 | |
ADM1485JR-REEL | 製造中止 | |
ADM1485JRZ | 製造中 | |
ADM1485JRZ-REEL | 製造中 | |
5 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products |
||
ADM1485ARM | 製造中止 | |
ADM1485ARM-REEL | 製造中止 | |
ADM1485ARM-REEL7 | 製造中止 | |
ADM1485ARMZ | 製造中 | |
ADM1485ARMZ-REEL | 製造中 | |
ADM1485ARMZ-REEL7 | 製造中 | |
1 26, 2016 - 15_0176 Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines |
||
ADM1485ARMZ | 製造中 | |
ADM1485ARMZ-REEL | 製造中 | |
ADM1485ARMZ-REEL7 | 製造中 | |
10 23, 2009 - 09_0153 Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET) and Advanced Semiconductor Engineering (ASE) as additional Assembly Subcontractors for 8L SOIC, 8L MSOP, 16L TSSOP and 8L PDIP. |
||
ADM1485ARMZ | 製造中 | |
ADM1485ARMZ-REEL | 製造中 | |
ADM1485ARMZ-REEL7 | 製造中 | |
2 3, 2010 - 09_0256 Jiangsu Changjiang Electronics Technology Co. Ltd. (JCET), China as additional assembly and test sub-contractor for Narrow Body SOIC. |
||
ADM1485ARZ | 製造中 | |
ADM1485ARZ-REEL | 製造中 | |
ADM1485ARZ-REEL7 | 製造中 | |
ADM1485JRZ | 製造中 | |
ADM1485JRZ-REEL | 製造中 | |
12 19, 2011 - 10_0081 ADI Corporate Obsolescence Notice - May 2010 |
||
ADM1485AN | 製造中止 | |
ADM1485AR | 製造中止 | |
ADM1485AR-REEL | 製造中止 | |
ADM1485AR-REEL7 | 製造中止 | |
ADM1485ARM | 製造中止 | |
ADM1485ARM-REEL | 製造中止 | |
ADM1485ARM-REEL7 | 製造中止 | |
ADM1485JN | 製造中止 | |
ADM1485JR | 製造中止 | |
7 13, 2016 - 16_0050 ADI Corporate Obsolescence Notice-2016 (Standard Products) |
||
ADM1485JR-REEL | 製造中止 |
