ADL8112

新規設計に推奨

10 MHz to 26.5 GHz Amplifier with Bypass Switches

製品モデル
2
1Ku当たりの価格
最低価格：$215.73
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Wideband amplifier with multiple bypass modes
  • Broad operation from 10 MHz to 26.5 GHz
  • Integrated power supply decoupling
  • Four pin-selectable operating modes
    • Internal amplifier mode
    • Internal bypass mode
    • Two external bypass modes
  • Reflective bypass switches
  • Amplifier gain: 13.5 dB typical from 8 GHz to 14 GHz
  • Amplifier OP1dB: 14.5 dBm typical from 8 GHz to 14 GHz
  • Amplifier OIP3: 25.5 dBm typical from 8 GHz to 14 GHz
  • Amplifier noise figure: 4 dB typical from 8 GHz to 14 GHz
  • Bypass mode insertion loss: 3.4 dB typical from 8 GHz to 14 GHz
  • Operating temperature range: −40°C to +85°C
  • RoHS compliant, 6 mm × 6 mm, 28-terminal LGA
ADL8112
10 MHz to 26.5 GHz Amplifier with Bypass Switches

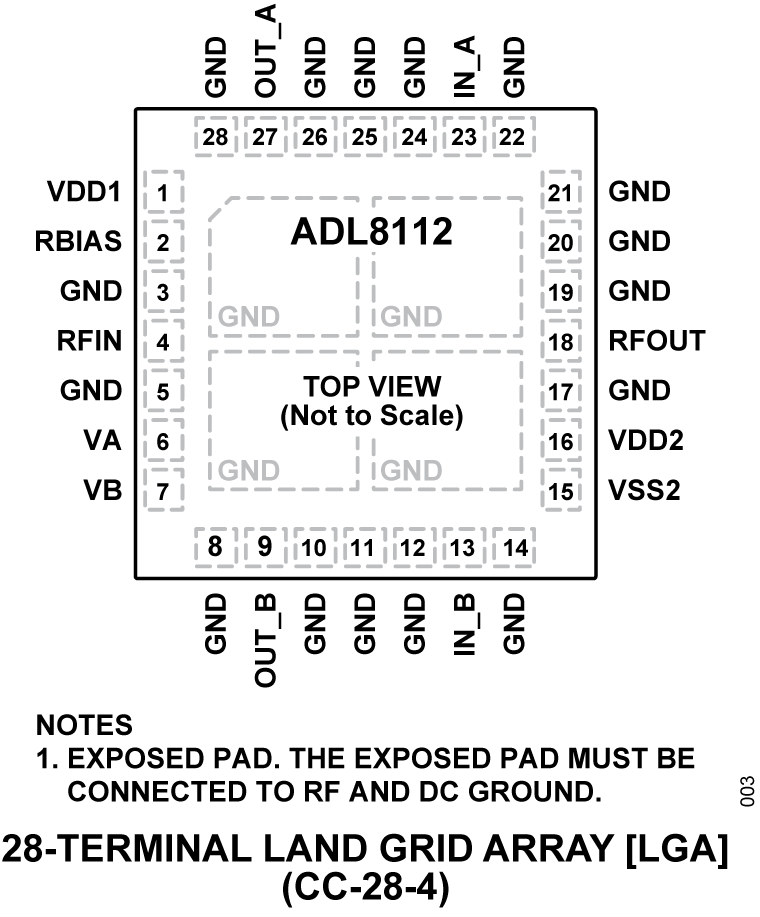

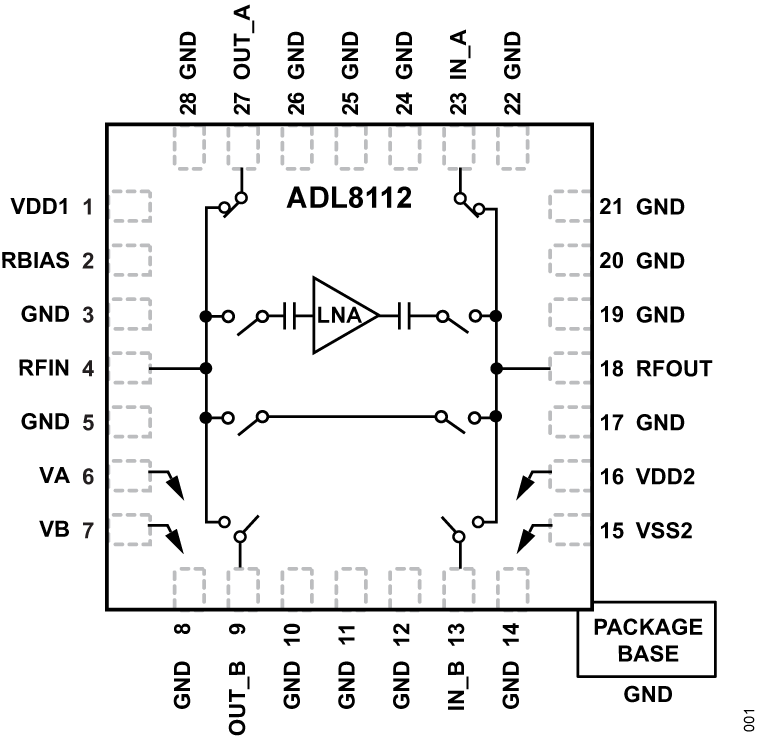

ADL8112 - Functional Block Diagram ADL8112 - Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADL8112

ADL8112（10MHz～26.5GHz、バイパス・スイッチを備えた低ノイズのアンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • 4層、Rogers 4350BおよびIsola 370HR評価用ボード
  • エンド起動、2.92mm RFコネクタ
  • スルー・キャリブレーション・パス（実装解除）

    • 製品詳細

    ADL8112-EVALZは、厚さ10milのRogers 4350BおよびIsola 370HR、銅被覆を使用した4層のプリント回路基板（PCB）で、公称の厚さは62milです。ADL8112-EVALZのRFINポートとRFOUTポートは、2.92mmメス同軸コネクタで装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを持ちます。ADL8112-EVALZには、ADL8112の動作温度-40°C～+85°Cの全範囲での使用に適したコンポーネントが搭載されています。ボード・パターン損失を補正するため、2つのスルー・キャリブレーション・パスが設けられています。スルー・キャリブレーション・パスを使用するには、J5、J6、J11、J12の位置にRFコネクタを差し込みます。スルー・キャリブレーションRFパスの性能については、ユーザ・ガイドの表1と図3を参照してください。

    ADL8112-EVALZの電源ピンとデジタル制御ピンには、表面実装技術（SMT）テスト・ポイント・コネクタ、VDD_PA、GND、VDD_SW、VSS_SW、VA、およびVBを介してアクセスします。

    ADL8112-EVALZのRFパターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。ADL8112-EVALZへの適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグラウンド・プレーンを複数のビアで接続しています。

    ユーザ・ガイドの図4は、ADL8112-EVALZの回路図と、デバイス特性の評価や検証に使用した構成を示しています。

    ADL8112の詳細については、ADL8112のデータシートを参照してください。ADL8112-EVALZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
    EVAL-ADL8112
    ADL8112（10MHz～26.5GHz、バイパス・スイッチを備えた低ノイズのアンプ）の性能評価

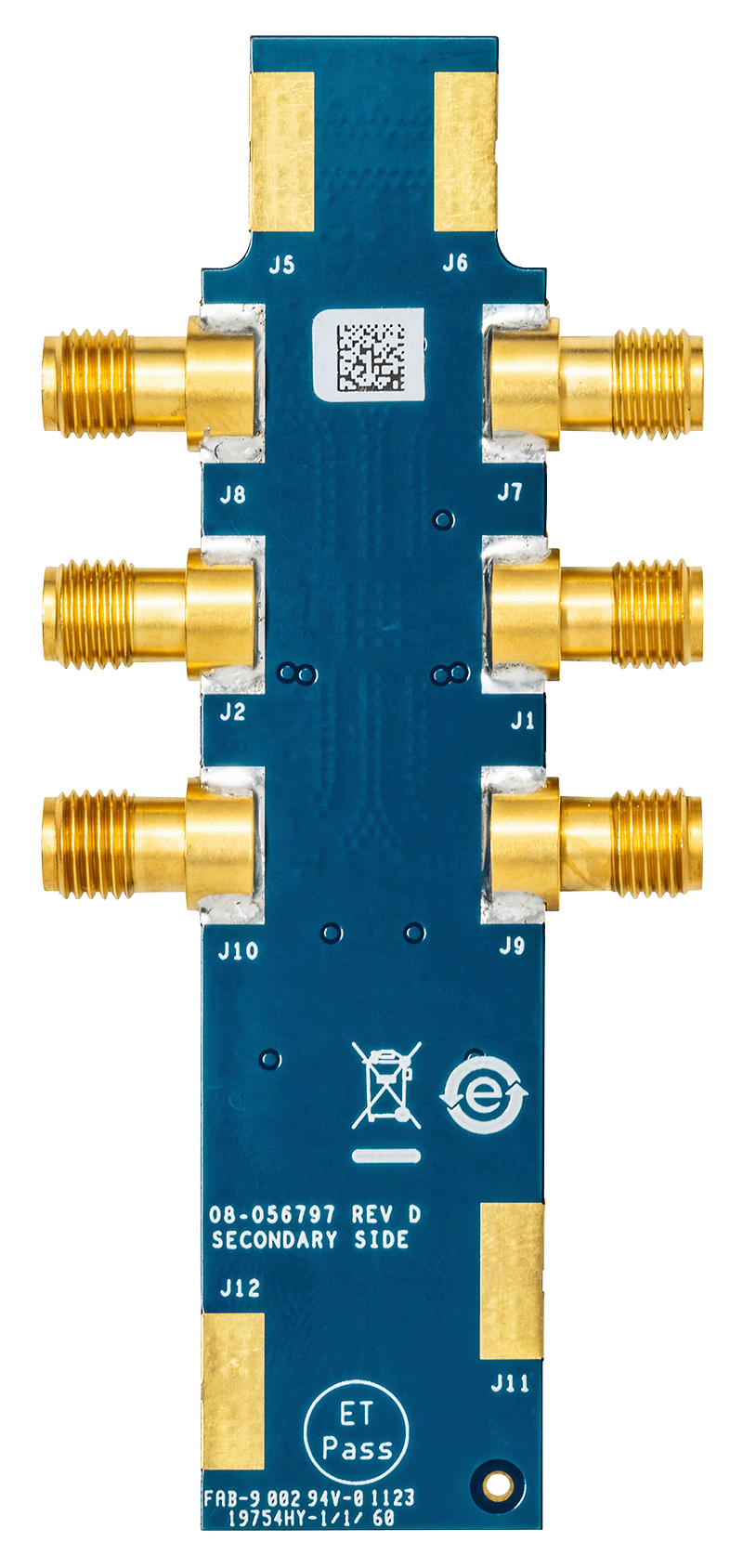

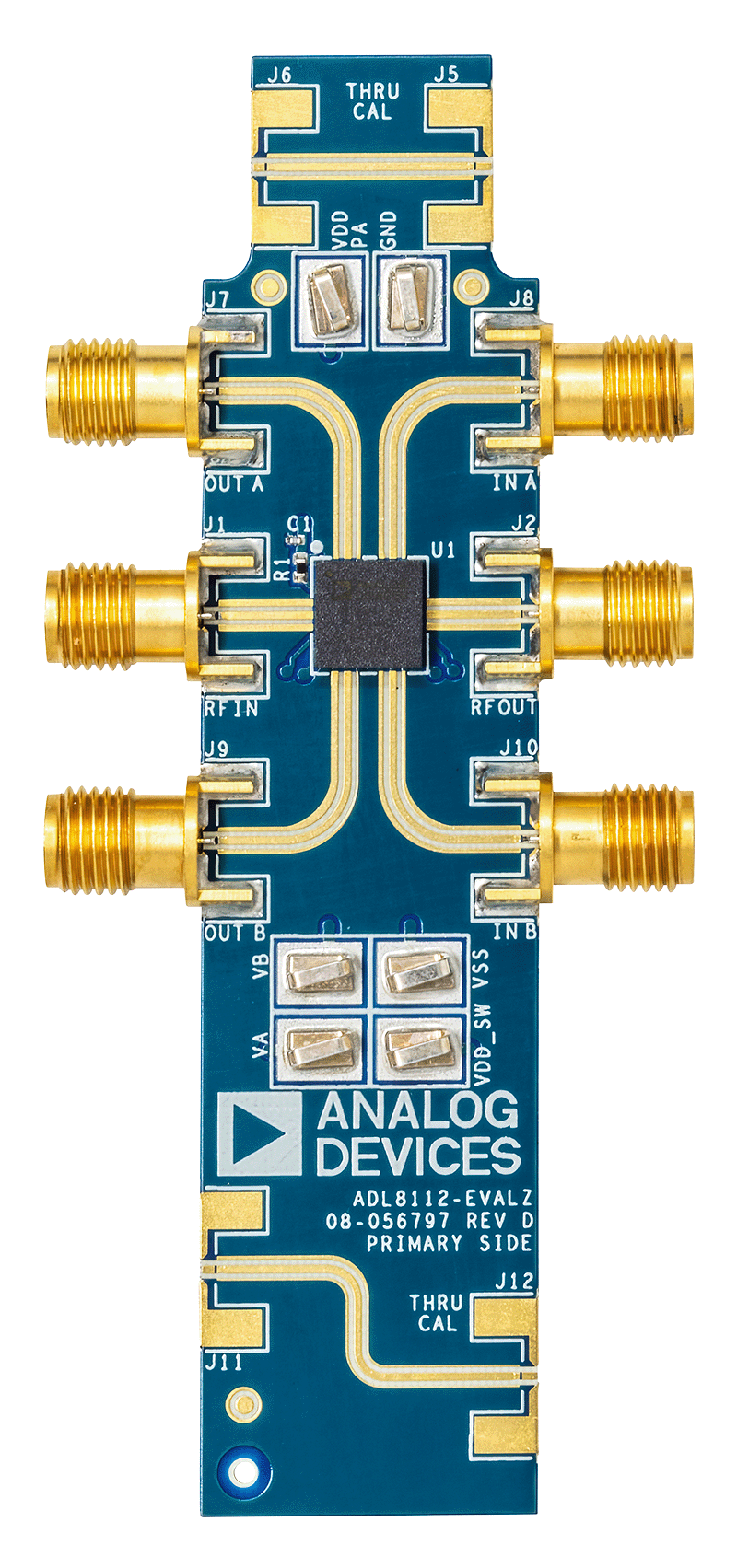

    ADL8112 Evaluation Board - Angle ADL8112 Evaluation Board - Top ADL8112 Evaluation Board - Bottom
