ADL5811

製造中止

パッシブ・ミキサー / IFアンプ / ワイドバンドLOアンプ、700MHz～2800MHz、ダブル・バランス、高IP3

データシート (Rev. A)
製品モデル
1
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • RF周波数700MHz～2,800MHz連続
  • LO周波数：250MHz～2800MHz、高域または低域側注入
  • IF範囲：30MHz～450MHz
  • パワー変換ゲイン：7.5dB＠1900MHz
  • SSBノイズ指数：10.7dB＠1900MHz
  • 入力IP3：27.5dBm＠1900MHz
  • 入力P1dB：12.7dBm＠1900MHz
  • 標準LOドライバ：0dBm
  • シングルエンド50ΩのRFポート
  • シングルエンドまたはバランスLO入力ポート
  • 単電源動作：3.6V～5.0V
  • 全ての機能を制御するシリアル・ポート・インターフェース（SPI）
  • 5m×5mmの露出パドルつき32ピンLFCSPパッケージを採用
ADL5811
パッシブ・ミキサー / IFアンプ / ワイドバンドLOアンプ、700MHz～2800MHz、ダブル・バランス、高IP3

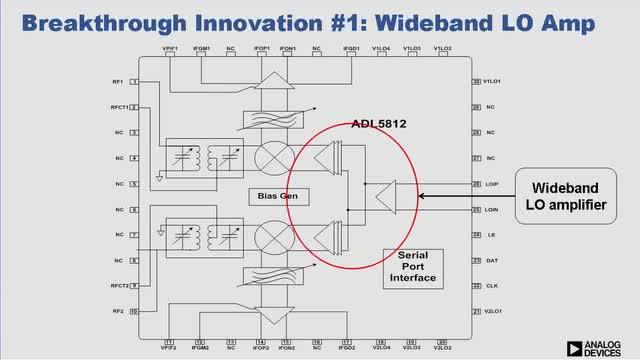

ADL5811 Functional Block Diagram ADL5811 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
AD8351
製造中 差動アンプ、低歪み、RF / IF用
PLL Synthesizers 3
ADF4350
製造中 広帯域シンセサイザ、VCO内蔵
ADF4106
製造中 PLL周波数シンセサイザ、6GHz、整数N
ADF4156
製造中 周波数シンセサイザ、6.2GHz、フラクショナルN
可変ゲイン・アンプ（VGA） 3
AD8370
製造中 可変ゲイン・アンプ、デジタル制御、750MHz
AD8375
製造中 VGA、IF段、超低歪み
ADL5336
製造中止 VGA（可変ゲイン・アンプ）、IF用、カスケード接続可能、プログラマブルRMS検出付
差動アンプおよびADC用ドライバ 2
AD8352
新規設計に推奨 差動アンプ、2GHz、超低歪み、RF/IF用
ADL5561
新規設計に推奨 RF/IF用差動アンプ、超低歪み、2.9GHz
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

評価用キット

EVAL-ADL5811

ADL5811 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

ADL5811-EVALZ is a fully populated, 4-layer, Rogers 3003-based evaluation board. It requires 5 V/185 mA or 3.6/125 mA power supply for normal operation. The power supply should be connected to the  clip leads, labeled VPOS and AGND. All signal ports are populated with edge-mounted SMA connectors. RFIN is the RF input port, and LOIP is the LO input port. The IF output port, IFOP, is configured for single-ended output signaling via the on-board transformer. The IFON port provides the option for IF differential infterfacing, with R21 resistor removal. The evaluation board can be programmed through the USB port of a PC running Windows XP or Vista with Microsoft .NET Framework 3.5 installed. The required control software can be downloaded from www.analog.com.
EVAL-ADL5811
ADL5811 Evaluation Board
