ADL5530

最終販売

IFゲイン・ブロック、DC～1000MHz

データシート (Rev. C)
製品モデル
2
1Ku当たりの価格
最低価格：$1.73
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 固定ゲイン： 16.5dB
  • 動作周波数：1000MHz max
  • 出力3次インターセプト(OIP3)：37dBm
  • ノイズ指数：3dB
  • 入／出力 は内部で50Ωにマッチング
  • 温度と電源電圧に対して安定動作
  • 電源：3～5Vの高
  • 電源電流：110mA
ADL5530
IFゲイン・ブロック、DC～1000MHz

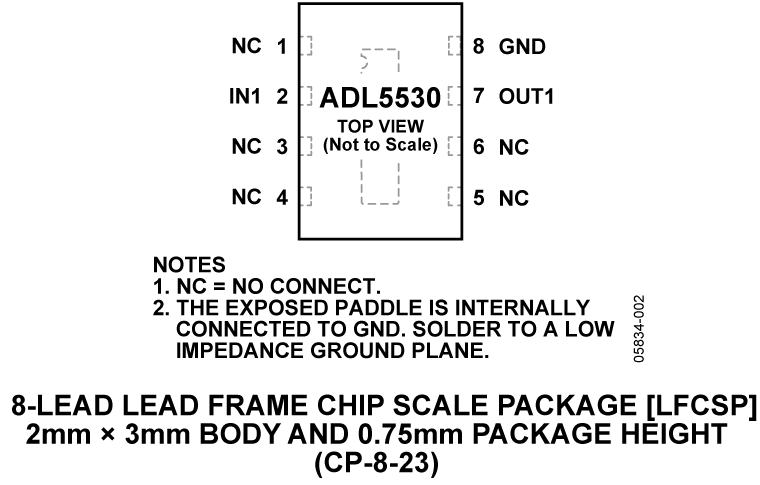

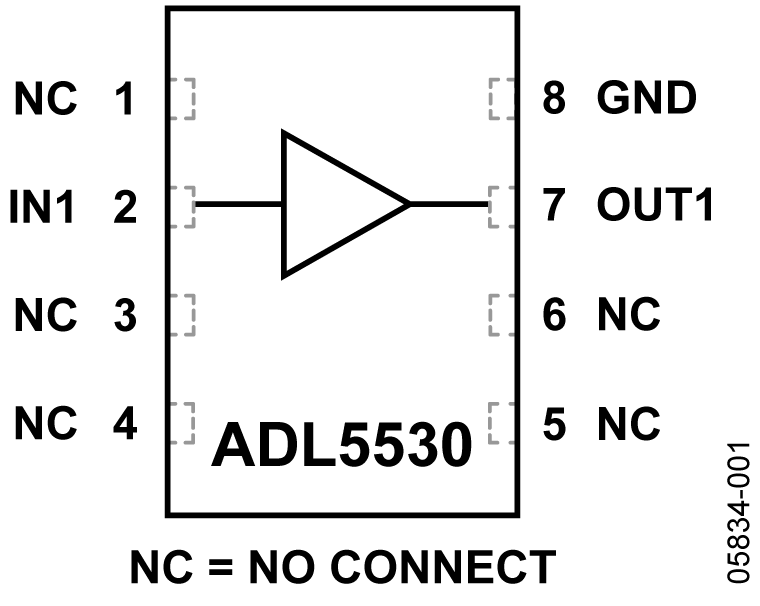

ADL5530 Functional Block Diagram ADL5530 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

アプリケーション・ノート 5

製品ハイライト 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

ADIsimPLL™

ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

ツールを開く

キーサイトGenesys向けのSys-Parameterモデル

Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
AD-FREQCVT1-EBZ

TX/RXチャンネル、1～100MHzから最大400MHzへの周波数変換

今すぐ購入 詳細を表示

製品詳細

AD-FREQCVT1-EBZは、AD9361を内蔵するFMCOMMS3/4/5ボードのアドオン・ボードです。完全なチップ・レベルの設計パッケージはADI製品ページにありますが、カード上の情報、カードの使用方法、周りのデザイン・パッケージ、動作に必要なソフトウェアは、アナログwikiサイトにあります。

AD-FREQCVT1-EBZの目的は、周波数の上下変換を行い、1MHzまで下げてAD9361が動作できるようにすることです。

EVAL-ADL5530

ADL5530 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

ADL5530-EVALZ is a 4-layer, FR4-based evaluation board. For normal operation it requires a single 5 V/100 mA power supply. The 5 V power supply should be connected to the test loops labeled J5VPOS and J6GND. Alternatively, the power supply connections may be made via the two pin header, W-1. The RF input is applied to the SMA connector labeled IN1. The RF output is available at the SMA connector labeled OUT1.
AD-FREQCVT1-EBZ
TX/RXチャンネル、1～100MHzから最大400MHzへの周波数変換
AD-FREQCVTI-EBZ Board AD-FREQCVTI-EBZ Block Diagram
EVAL-ADL5530
ADL5530 Evaluation Board
