ADL5322

製造中止

PAプリドライバ、700MHｚ～1000MHz、GaAs、RFマッチング

データシート (Rev. A)

製品モデル: 1
1Ku当たりの価格: 価格は未定

Viewing:

製品の詳細

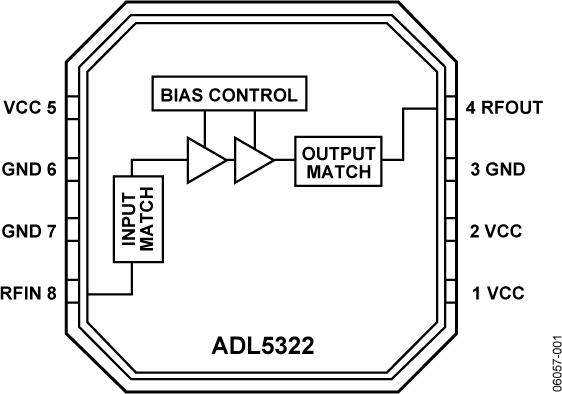

GaAs、シングルエンド、20dBの固定ゲイン・アンプ
内部的に50Ωにマッチングされた入出力
温度と電源に対して完全に仕様規定された出力パワーとゲイン
小型のフットプリント・パッケージ：3mm×3mm LFCSP

動作周波数：700～1000MHz
＋45dBｍの高い3次インターセプト
＋27dBｍの出力圧縮ポイント
5dBの低ノイズ指数
ADL5323（1700～2400MHz）とピン互換

製品モデル: 1
1Ku当たりの価格: 価格は未定

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル

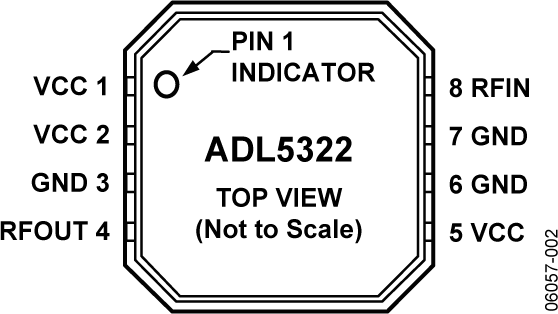

ADL5322ACPZ-WP	8-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

6 26, 2015 - 15_0057 ADL5322 and ADL5323 Obsolescence
		PDN15_0057_Form Material_Report
ADL5322ACPZ-WP	製造中止	PDN15_0057_Form Material_Report

これは最新改訂バージョンのデータシートです。

ツールおよびシミュレーション

Sパラメータ 1

ADL5322 S-Parameters

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

評価用キット

ADL5322 Evaluation Board

今すぐ購入詳細を表示

製品詳細

ADL5322-EVAL is a 4-layer, FR4-based evaluation board. For normal operation it requires a 5 V/500 mA power supply. The power supply should be connected to the test loops labeled VCC and GND. The RF input and output are available on SMA connectors labeled RFIN and RFOUT.
