ADF4401A

新規設計に推奨

変換ループ、PLL、VCOモジュール

データシート (Rev. 0)
製品モデル
1
1Ku当たりの価格
最低価格：$467.59
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ハードウェア・エコシステム
  • 最新のディスカッション
    •

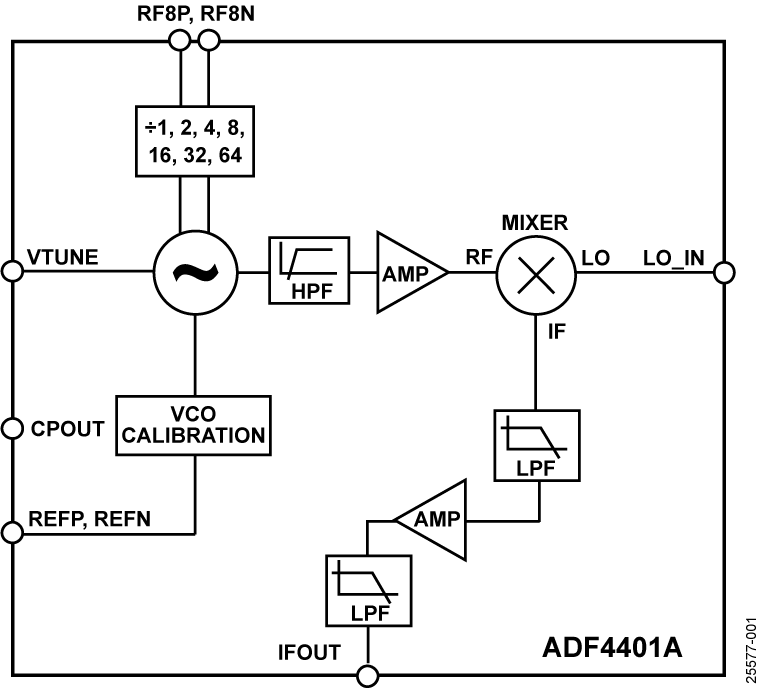

    製品の詳細

    • RF出力周波数範囲：62.5MHz～8000MHz
    • 8GHzの出力で9fs rmsのジッタ
    • 6GHzのRF出力で17dBmのIF出力
    • RF出力に対して90dBcのLO_IN
    • 90dBcのスプリアスフリー・ダイナミック・レンジ
    • 低位相ノイズ、電圧制御発振器
    • 1、2、4、8、16、32、または64出力によるプログラマブルな割り振り
    • 3.3Vのアナログ電源、デジタル電源、ミキサー電源
    • 5VのアンプおよびVCO電源
    • RF出力ミュート機能

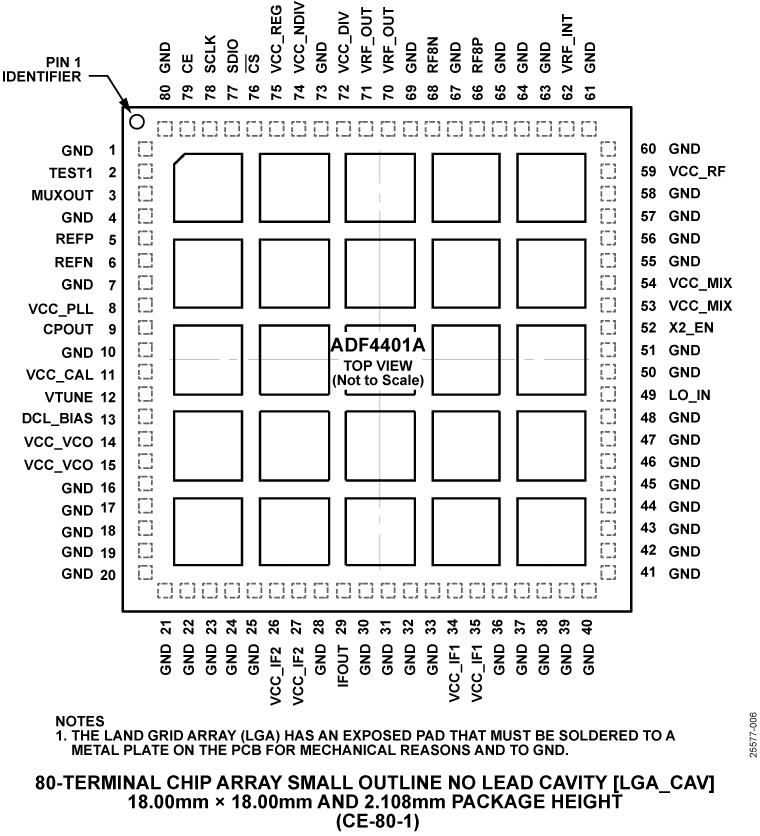

    • 18.00mm × 18.00mm、80端子LGA_CAV
    • ADIsimPLL 設計ツールによるサポート
    ADF4401A
    変換ループ、PLL、VCOモジュール
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 1

    技術記事 3

    さらに詳しく

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    ADG1608
    		製造中 マルチプレクサ、8チャンネル、オン抵抗4.5Ω、±5V/+12V/+5V/+3.3V
    ADG1609
    		製造中 マルチプレクサ、4チャンネル、オン抵抗4.5Ω、±5V/+12V/+5V/+3.3V
    PLL Synthesizers 1
    HMC3716
    		製造中 HBT デジタル位相周波数検出器、10 MHz ～ 1300 MHz
    オペアンプ（OPアンプ） 1
    LT6200
    		製造中 165MHz、レール・トゥ・レール入出力、0.95nV/√Hz低ノイズ・オペアンプ・ファミリ
