ADF4196

新規設計に推奨

PLL周波数シンセサイザ、6GHz、低位相ノイズ、高速セトリング

データシート (Rev. D)

製品モデル: 2
1Ku当たりの価格: 最低価格：$12.01

Viewing:

製品の詳細

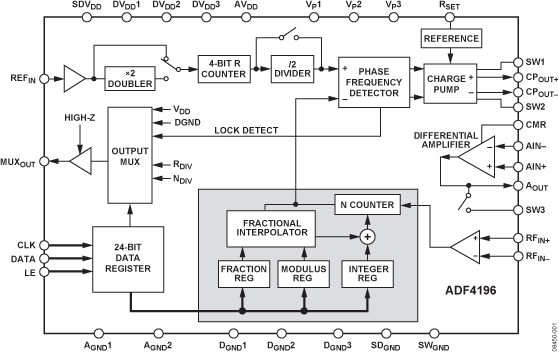

高速セトリング、フラクショナル-NのPLLアーキテクチャ
シングルPLLで、従来のピンポン方式シンセサイザの置換
GSMバンドでの周波数ホッピング時間：5μs以内（位相セトリング：20μs以内）
4GHzのRF出力での位相誤差：1°rms

デジタル的にプログラマブルな出力位相
RF入力範囲：最大6GHz
3線式シリアル・インターフェース
低ノイズ差動アンプを内蔵
位相ノイズ指数：
－216dBc/Hz

製品モデル: 2
1Ku当たりの価格: 最低価格：$12.01

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル

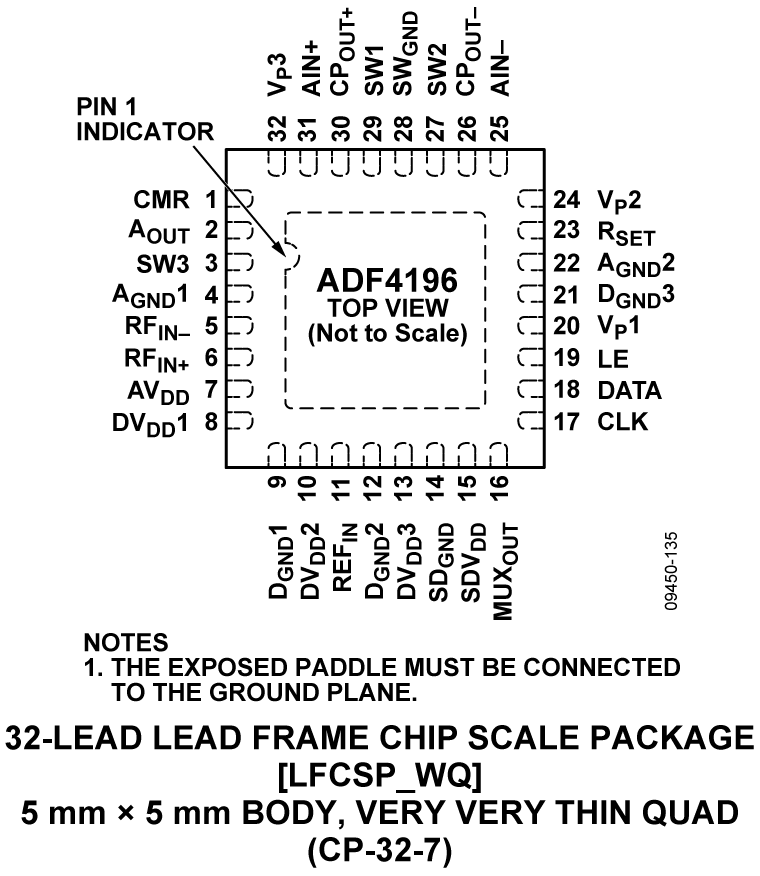

ADF4196BCPZ	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADF4196BCPZ-RL7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN
該当なし
7 5, 2022 - 21_0271 Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
		PCN21_0271_Form Material_Report Detailed Change Description Qualification Results Summary
ADF4196BCPZ	製造中
ADF4196BCPZ-RL7	製造中
12 9, 2014 - 14_0047 Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
		PCN14_0047_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
ADF4196BCPZ	製造中
ADF4196BCPZ-RL7	製造中
4 2, 2013 - 12_0063 Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.
		PCN12_0063_Form Material_Report Detailed Change Description Detailed Parts List Package Outline Drawing Qualification Report Summary
ADF4196BCPZ	製造中
ADF4196BCPZ-RL7	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
ADL5802	新規設計に推奨	アクティブ・ミキサー、100MHz～6GHz、デュアル、高IP3
I/Q変調器／復調器 2
ADL5375	製造中	ブロードバンド直交変調器、400MHz～6GHz
ADL5380	新規設計に推奨	直交復調器、400～6000MHz
Linear Regulators 3
ADP150	製造中	リニア・レギュレータ、150mA、超低ノイズ、CMOS

ADP3334	新規設計には非推奨	レギュレータ、可変低ドロップアウト、高精度、低静止電流、500mA、anyCAP®
ADP151	製造中	超低ノイズ、200mA、CMOSリニア電圧レギュレータ
RF ミキサー 1
ADL5801	新規設計に推奨	アクティブ・ミキサー、10MHz～6GHz、高IP3
オペアンプ（OPアンプ） 1
OP184	製造中	オペアンプ、単電源、レールtoレール入出力
ステップアップ（昇圧）レギュレータ 1
ADP1613	製造中	DC-DCスイッチング・コンバータ、ステップアップ、650kHz/1.3MHz
分周器、逓倍器、検出器 1
ADF5001	製造中	周波数プリスケーラ、4分周、4GHz～18GHz

ツールおよびシミュレーション

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

評価用キット

ADF4196評価用ボード

今すぐ購入詳細を表示

製品詳細

このページには、ADF4196低位相ノイズ、高速セトリング6GHz PLL周波数シンセサイザの評価に使用される評価用ボードのオーダー情報が記載されています。

注：ADF4196チップは、EVAL-ADF4193EBZ2ボードにハンダ付けする必要があります。

この評価用ボードにはPCに接続するためのSDPコントローラ・ボードが必要です。SDPコントローラ・ボードを、USB 2.0を介してPCに接続します。評価用ボードをSDPコントローラ・ボードに接続します。評価用ボードをPCに直接接続することはできません。PCで実行されている評価用ソフトウェアは、SDPコントローラ・ボードを介して、評価用ボードと通信します。SDPコントローラ・ボードは、以下のオーダー・ガイドに記載の別売り品（EVAL-SDP-CS1Z）となります。SDPコントローラ・ボードをこれまでに購入されていない場合は、包括的な評価セットアップを確実にするため、是非ご購入ください。
