ADF4193

製造中

PLL周波数シンセサイザ、低位相ノイズ、高速セトリング

データシート (Rev. G)
製品モデル
4
1Ku当たりの価格
最低価格：$6.00
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 新しい高速セトリング、フラクショナルN型PLLアーキテクチャ
  • 1個のPLLでピンポン式シンセサイザに置換え可能
  • GSM帯域全体にわたり周波数ホッピングは5μs、位相セトリングは20μs
  • 2GHz RF出力時で0.5°rmsの位相誤差
  • デジタル・プログラマブルな出力位相
  • 最大3.5GHzのRF入力範囲
  • オンチップの低ノイズ差動アンプ
  • 位相ノイズ指数：－216dBc/Hz
  • ADI SimPLLTMを使用してループ・フィルタの設計が可能
  • 3線シリアル・インターフェース
  • 車載アプリケーション向けに認定
ADF4193
PLL周波数シンセサイザ、低位相ノイズ、高速セトリング

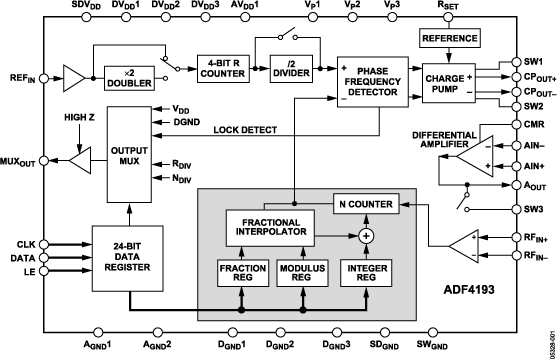

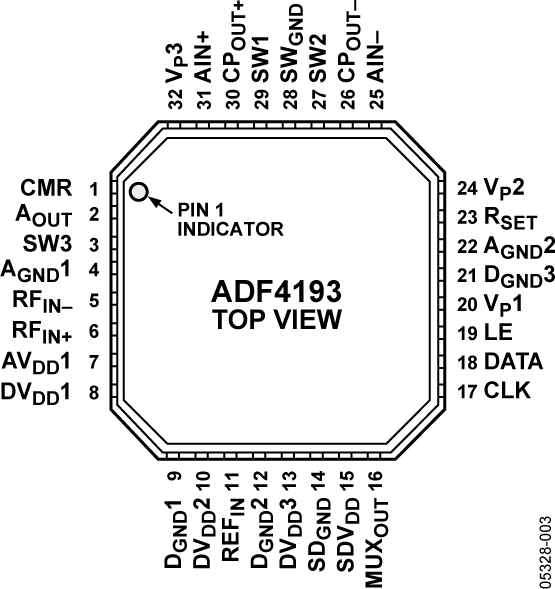

ADF4193 Functional Block Diagram ADF4193 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

アプリケーション・ノート 2

製品ハイライト 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADL5802
新規設計に推奨 アクティブ・ミキサー、100MHz～6GHz、デュアル、高IP3
I/Q変調器／復調器 2
ADL5375
製造中 ブロードバンド直交変調器、400MHz～6GHz
ADL5380
新規設計に推奨 直交復調器、400～6000MHz
Linear Regulators 3
ADP150
製造中 リニア・レギュレータ、150mA、超低ノイズ、CMOS
ADP3334
新規設計には非推奨 レギュレータ、可変低ドロップアウト、高精度、低静止電流、500mA、anyCAP®
ADP151
製造中 超低ノイズ、200mA、CMOSリニア電圧レギュレータ
RF ミキサー 1
ADL5801
新規設計に推奨 アクティブ・ミキサー、10MHz～6GHz、高IP3
オペアンプ（OPアンプ） 1
OP184
製造中 オペアンプ、単電源、レールtoレール入出力
ステップアップ（昇圧）レギュレータ 1
ADP1613
製造中 DC-DCスイッチング・コンバータ、ステップアップ、650kHz/1.3MHz
分周器、逓倍器、検出器 1
ADF5001
製造中 周波数プリスケーラ、4分周、4GHz～18GHz
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

ツールを開く

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADF4193

ADF4193評価用ボード

今すぐ購入 詳細を表示

製品詳細

このページには、ADF4193低位相ノイズ、高速セトリングPLL周波数シンセサイザの評価に使用される評価用ボードのオーダー情報が記載されています。


この評価用ボードにはPCに接続するためのSDPコントローラ・ボードが必要です。SDPコントローラ・ボードを、USB 2.0を介してPCに接続します。評価用ボードをSDPコントローラ・ボードに接続します。評価用ボードをPCに直接接続することはできません。PCで実行されている評価用ソフトウェアは、SDPコントローラ・ボードを介して、評価用ボードと通信します。SDPコントローラ・ボードは、以下のオーダー・ガイドに記載の別売り品（EVAL-SDP-CS1Z）となります。SDPコントローラ・ボードをこれまでに購入されていない場合は、包括的な評価セットアップを確実にするため、是非ご購入ください。
EVAL-ADF4193
ADF4193評価用ボード

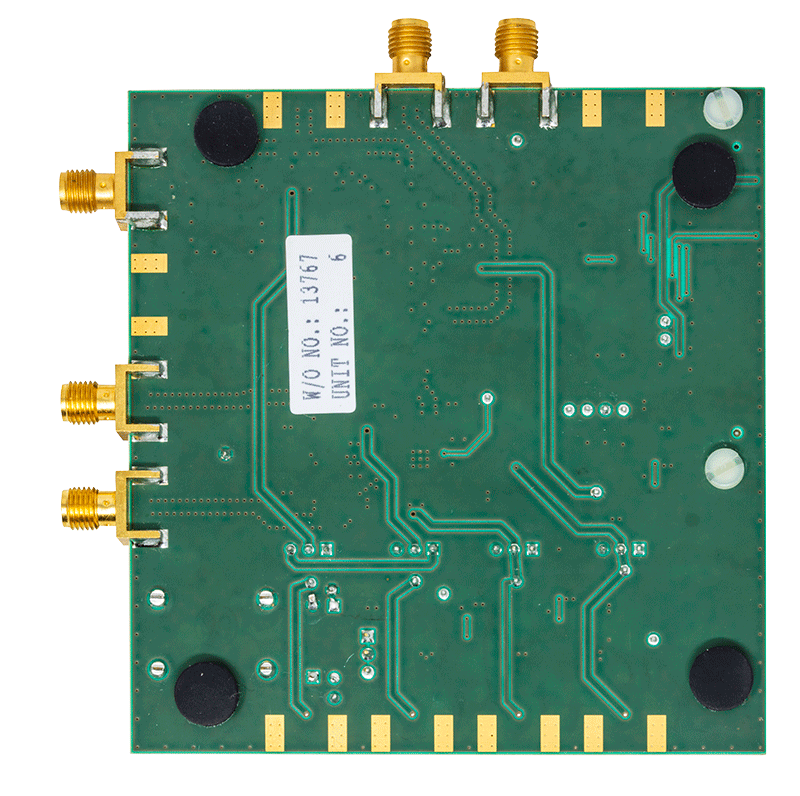

ADF4193 Evaluation Boards ADF4193 Evaluation Boards - Top View ADF4193 Evaluation Boards - Bottom View
