ADAU1590
製造中止Class-D Audio Power Amplifier
- 製品モデル
- 2
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- Integrated stereo modulator and power stage
- 0.005% THD + N
- 101 dB dynamic range
- PSRR >55 dB
- RDS-ON < 0.3 Ω (per transistor)
- Efficiency > 90% (8 Ω)
- EMI-optimized modulator
- On/off-mute pop-noise suppression
- Short-circuit protection
- Overtemperature protection

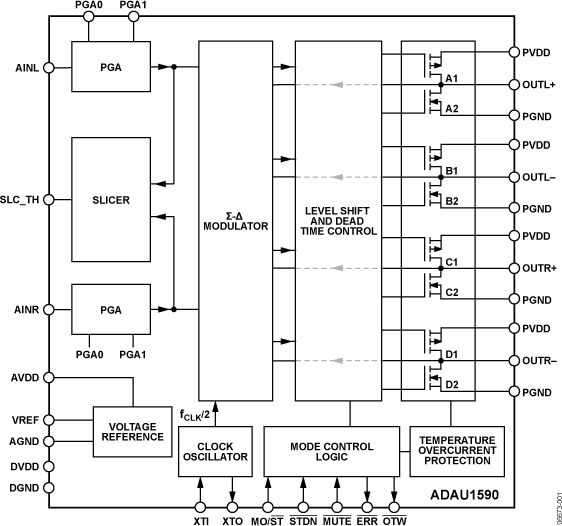

The ADAU1590 is a 2-channel, bridge-tied load (BTL) switching audio power amplifier with an integrated Σ-Δ modulator.
The modulator accepts an analog input signal and generates a switching output to drive speakers directly. A digital, microcontroller-compatible interface provides control of reset, mute and PGA gain as well as output signals for thermal and overcurrent error conditions. The output stage can operate from supply voltages ranging from 9 V to 15 V. The analog modulator and digital logic operate from a 3.3 V supply.
Applications- Flat panel televisions
- PC audio systems
- Mini-components
ドキュメント
アプリケーション・ノート 1
評価用設計ファイル 1
製造中止品のデータシート 1

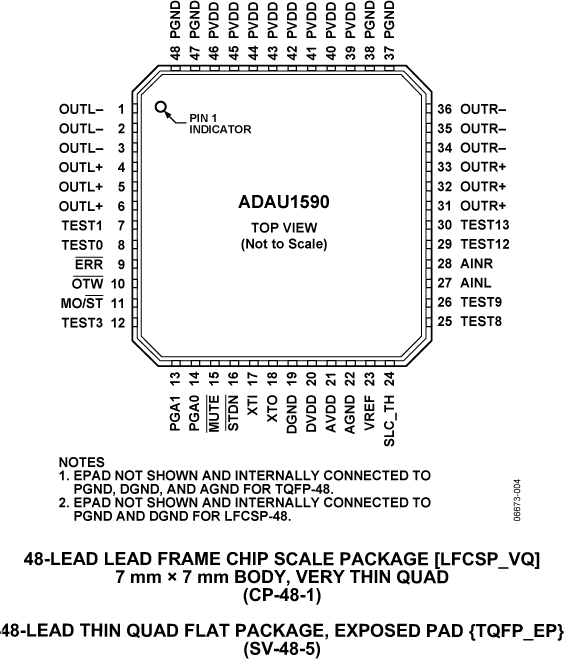

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADAU1590ACPZ | 48-Lead LFCSP (7mm x 7mm w/ EP) | ||
| ADAU1590ACPZ-RL | 48-Lead LFCSP (7mm x 7mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
4 9, 2012 - 12_0045 Obsolescence of Select Material Numbers |
||
| ADAU1590ACPZ | 製造中止 | |
| ADAU1590ACPZ-RL | 製造中止 | |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| SSM3302 | 製造中 | オーディオ・アンプ、ステレオ、2×10W、フィルター・レス、クラスD |
