ADAQ4001

新規設計に推奨

16ビット、2MSPSのμModuleデータ・アクイジション・ソリューション

製品モデル
2
1Ku当たりの価格
最低価格：$13.25
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ソフトウェア・リソース
  • ハードウェア・エコシステム
  • ツールおよびシミュレーション
  • 最新のディスカッション
    •

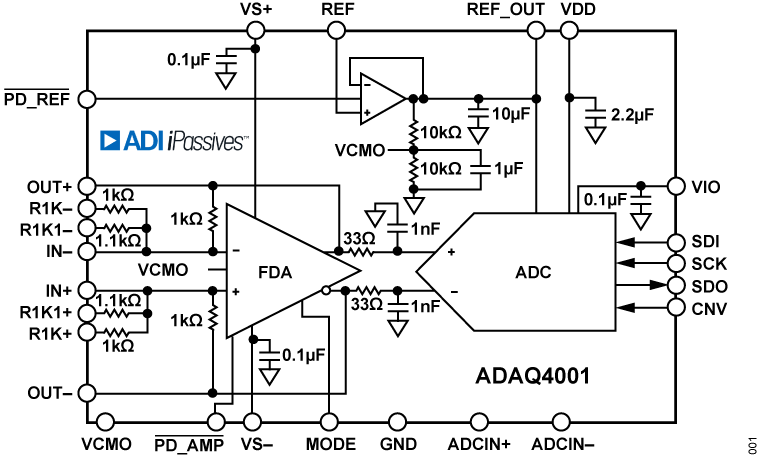

    製品の詳細

    • 設計プロセスの改善
      • 入力範囲を選択可能な完全差動ADCドライバ
        • 5V VREF使用時の入力範囲：±10V、±5V、または±2.5V
      • 必須受動部品を内蔵
        • ±0.005%のiPassives適合抵抗アレイ
      • 広い入力コモンモード電圧範囲
      • 高いコモンモード除去比
      • シングルエンド／差動変換

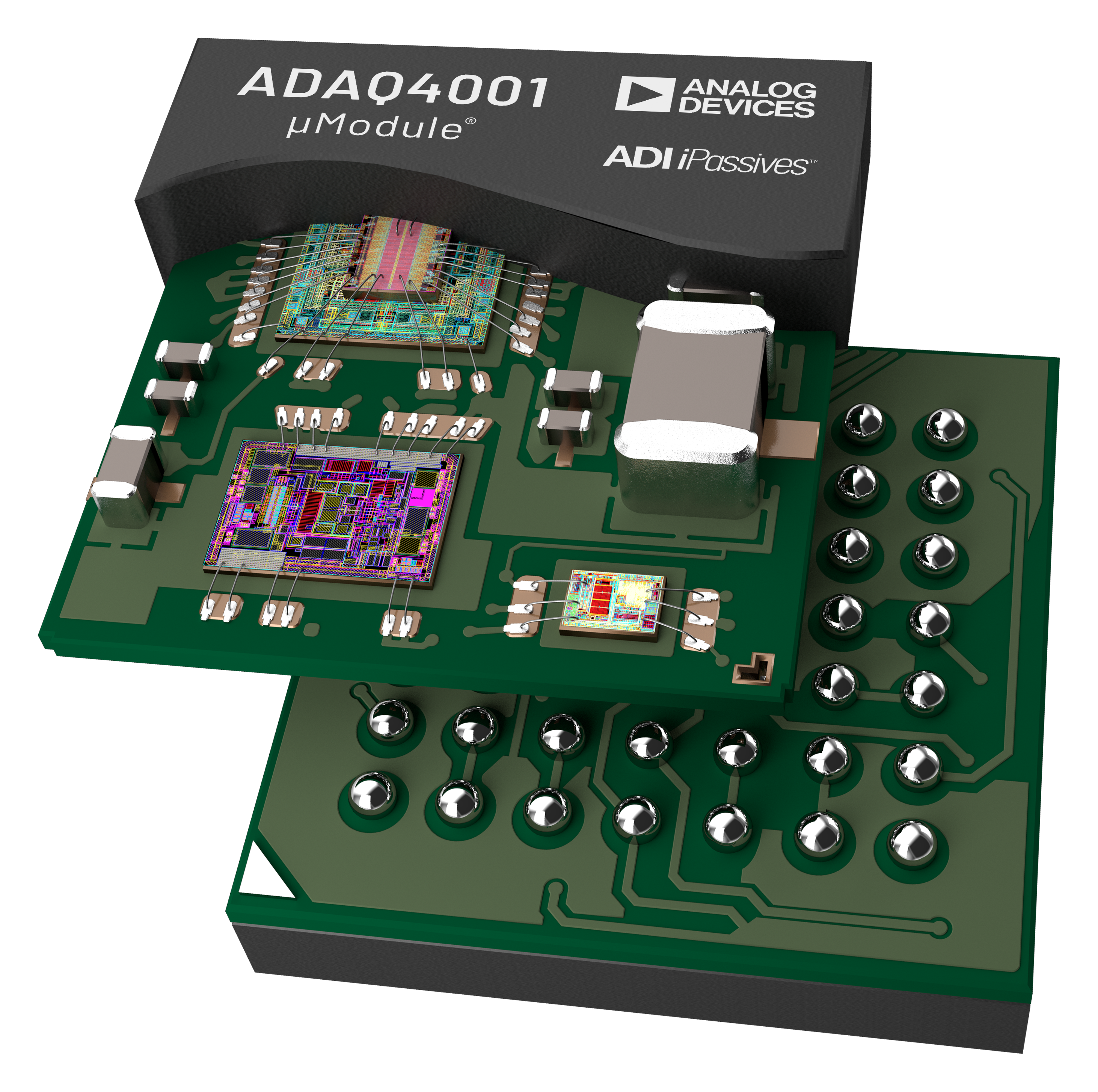

    • 高密度のシグナル・チェーン
      • 7mm × 7mm、0.80mmピッチ、49ボールの小型CSP_BGA
        • ディスクリート・ソリューションと比べて4倍のフットプリント削減
      • リファレンス・バッファを内蔵、VCM生成機能付き
    • 高性能
      • スループット：2MSPS、パイプライン遅延なし
      • 16ビットのノー・ミス・コードを確保
      • INL：代表値±4.6ppm、±11.9ppmを確保
      • SINAD：代表値95.6dB（G = 0.454）
      • オフセット誤差ドリフト：代表値0.7ppm/°C（G = 0.454）
      • ゲイン誤差ドリフト：代表値±0.5ppm/°C
    • 低総消費電力：2MSPSで代表値51.6mW
    • シリアル・インターフェース：SPI/QSPI™/MICROWIRE™/DSP互換
      • 1.8V、2.5V、3V、または5Vを選択できる汎用性の高いロジック・インターフェース電源
