ADR3440

製造中

電圧リファレンス、高精度、マイクロパワー

データシート (Rev. C)
製品モデル
2
1Ku当たりの価格
最低価格：$1.09
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 初期精度：±0.1%（max）
  • 最大温度係数：8 ppm/℃
  • 動作温度範囲：-40℃～+125℃
  • 出力電流：+10mA出力電流/-3 mA引き込み電流
  • 低静止電流：100μA (max)
  • 低いドロップアウト電圧：250 mV @2 mA出力時
  • 出力ノイズ（0.1～10 Hz）：10μVp-p以下＠1.2V（typ）"
  • 6ピンSOT-23パッケージを採用
ADR3440
電圧リファレンス、高精度、マイクロパワー

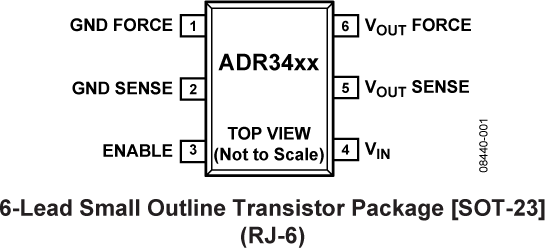

ADR34xx Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ツールおよびシミュレーション

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

リファレンス・デザイン

CN0287 Circuits from the Lab®

精度 0.5℃の絶縁型 4 チャンネル熱電対/RTD 温度計測システム※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 4 チャンネル熱電対/RTD 温度計測システム
  • 完全絶縁型電源
  • 入力保護
CN0287
精度 0.5℃の絶縁型 4 チャンネル熱電対/RTD 温度計測システム※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。
