新規設計に推奨高速差動アンプ、超低歪み、ADC ドライバ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$6.70
Viewing:
製品の詳細
- 極めて低い高調波歪み:
- 10 MHzで−102 dBc HD2
- 70 MHzで-83 dBc HD2
- 100 MHzで-77 dBc HD2
- 10 MHzで-101 dBc HD2
- 70 MHzで-97 dBc HD2
- 100 MHzで-91 dBc HD2
- 低い入力電圧ノイズ: 2.3 nV/√Hz
- 高速:
- −3 dB 帯域幅: 1.4 GHz、G = 2
- スルー・レート: 6800 V/µs、25% to 75%
- 高速なオーバードライブ回復時間: 1 ns 以下
- オフセット電圧: ±0.5 mV(typ)
- 外部調整可能なゲイン
- 差動ゲイン ≥2 で安定
- 差動–差動動作またはシングルエンド–差動動作
- 調整可能な出力同相モード電圧
- 単電源動作: 3.3 V ~ 5 V
ADA4939-1 / ADA4939-2 は、低ノイズ超低歪みの高速差動アンプです。DC ~ 100 MHz で最大 16 ビットの分解能を持つ高性能 ADC の駆動に最適な選択肢です。出力同相モード電圧は、内部同相モード帰還ループを使ってユーザーが調整できるため、ADA4939-1 / ADA4939-2 の出力を ADC 入力にマッチングさせることができます。また、内部帰還ループは優れた出力バランスを維持し、偶数次の高調波歪み積も抑圧します。
ADA4939-1 / ADA4939-2 を使うと、4 本の抵抗からなるシンプルな外付け帰還回路によりアンプのクローズド・ループ・ゲインを決定できるため、差動ゲイン構成を容易に実現できます。
ADA4939-1 / ADA4939-2 はアナログ・デバイセズ独自のシリコン・ゲルマニウム(SiGe)相補バイポーラ・プロセスにより製造されているため、超低歪み、かつ 2.3 nV/√Hz の小さな入力電圧ノイズを実現しています。ADA4939-1 / ADA4939-2 は低い DC オフセットと優れたダイナミック性能を持つため、さまざまなデータ・アクイジション・アプリケーションや信号処理アプリケーションに適しています。

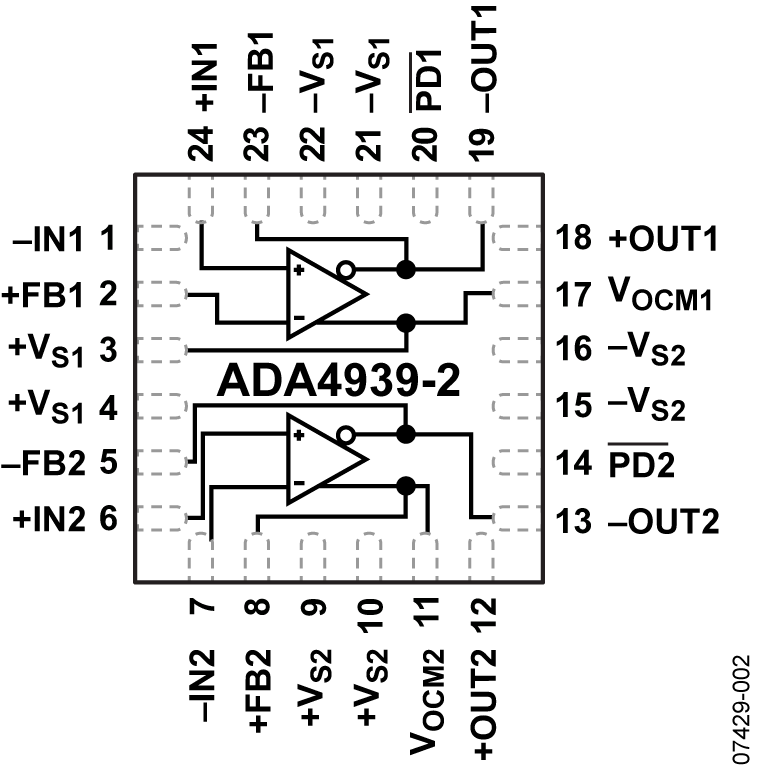

ADA4939-1(シングル)は、3 mm × 3 mm 16 ピン LFCSP パッケージ、ADA4939-2(デュアル)は4 mm × 4 mm 24 ピン LFCSP パッケージを採用しています。ピン配置は、PCB レイアウトと低歪み用に最適化されています。ADA4939-1 と ADA4939-2 の動作は −40°C ~ +105°C の温度範囲で規定され、3.3 V ~ 5 V の電源で動作します。
アプリケーション- ADCドライバ
- シングル/差動変換
- IFおよびベースバンドのゲイン・ブロック
- 差動バッファ
- ライン・ドライバ
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 6
よく聞かれる質問 1
チュートリアル 3
Analog Dialogue 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADA4939-2YCPZ-R7 | 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP) | ||
ADA4939-2YCPZ-RL | 24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
5 5, 2014 - 14_0020 Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines. |
||
ADA4939-2YCPZ-R7 | 製造中 | |
ADA4939-2YCPZ-RL | 製造中 |
これは最新改訂バージョンのデータシートです。
