ADA4850-2

製造中

オペアンプ、高速、レールtoレール出力、超低消費電力パワーダウン機能付き

データシート (Rev. D)
製品モデル
2
1Ku当たりの価格
最低価格：$0.82
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • パワーダウン時の超低消費電流：150nA／アンプ（max）
  • 低い静止電流：2.4mA／アンプ
  • 高速性能
    • －3dB帯域幅：175MHz
    • スルーレート：220V/μs
    • セトリング時間：85ns（0.1％）
  • 優れたビデオ仕様
  • 0.1dB平坦性：14MHz
  • 微分ゲイン：0.12％
  • 微分位相：0.09°
  • 単電源動作：2.7～6V
  • レールtoレール出力
  • 各電源レールの80mV以内の出力振幅
  • 低い電圧オフセット：0.6mV
ADA4850-2
オペアンプ、高速、レールtoレール出力、超低消費電力パワーダウン機能付き

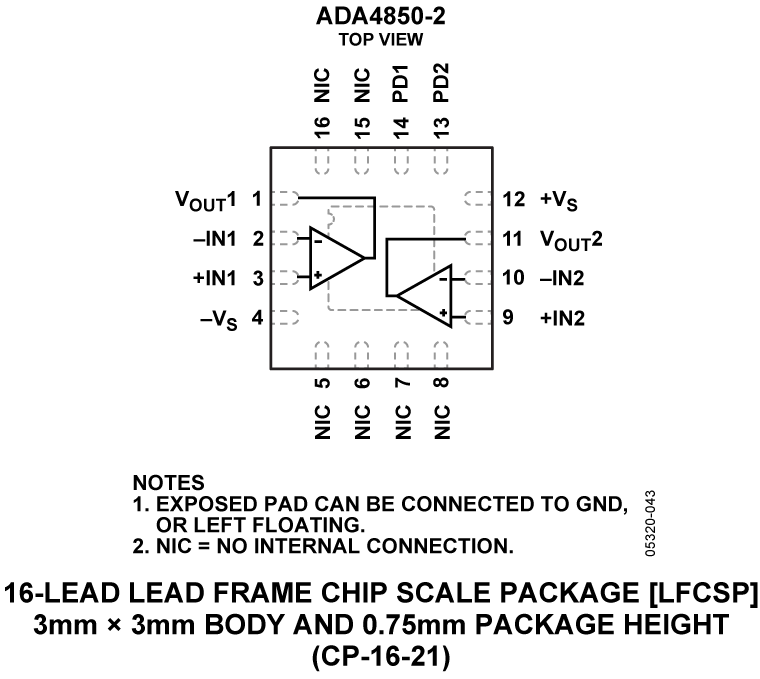

ADA4850-2 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 2

製品ハイライト 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ツールおよびシミュレーション

SPICEモデル 1

VRMS/dBm/dBu/dBVカリキュレータ

電力測定値と信号強度の標準的な単位変換を行うためのユーティリティです。

ツールを開く

消費電力とダイ温度

このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。

ツールを開く

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

ツールを開く

評価用キット

EVAL-ADA4850-2

ADA4850-2 評価用ボード

今すぐ購入 詳細を表示

製品詳細

これらの評価用ボードは、ADA4850-1 の評価に役立つように設計されています。この評価用ボードはベア・ボードです。ボードにハンダ付けされた部品やアンプはありません。これらの部品は、以下の表または製品ページから別途入手する必要があります。無料サンプルも請求できます。未実装ボードを使用するとさまざまなオペアンプ回路を迅速にカスタマイズしてプロトタイプを作成できるため、リスクが最小限に抑えられ、市場投入までの時間が短縮されます。


ユーザー・ガイドには、回路図、配置図、部品表など、ボードの構築に必要な技術文書がすべて記載されています
EVAL-ADA4850-2
ADA4850-2 評価用ボード
