ADA4806-1

新規設計に推奨

オペアンプ、オフセット・ドリフト0.2 µV/°C、 105 MHz、低消費電力、マルチモード、レールtoレール

データシート (Rev. A)
製品モデル
2
1Ku当たりの価格
最低価格：$1.17
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 超低電源電流
    • フルパワー・モード：500 μA
    • スリープ・モード：74 μA
    • シャットダウン・モード：2.9 μA
  • ダイナミック・パワー・スケーリング
    • シャットダウン・モードからのターンオン時間：1.5 μs
    • スリープ・モードからのターンオン時間：0.45 μs
  • 高速性能とDC 精度の両立
    • 入力オフセット電圧：125 μV ( max)
    • 入力オフセット・ドリフト：1.5 μV/°C (max)
    • −3 dB 帯域幅: 105 MHz
    • スルー・レート: 160 V/μs
  • 低ノイズかつ低歪
    • 8 Hz の1/f コーナーでの入力電圧ノイズ：5.9 nV/√Hz
    • HD2/HD3：−102 dBc／−126 dBc @100 kHz
  • 広い電源電圧範囲：2.7V～10V
  • 小型パッケージ：8ピンSOT-23
ADA4806-1

オペアンプ、オフセット・ドリフト0.2 µV/°C、 105 MHz、低消費電力、マルチモード、レールtoレール

ADA4806_1 Pin Configuration ADA4806-1 Circuit Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ツールおよびシミュレーション

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

ツールを開く

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

SPICEモデル 1

評価用キット

eval board
schematic 1
EVAL-ADA4806-1

ADA4806-1 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Enables quick breadboarding/prototyping
  • User defined circuit configuration
  • Edge mounted Subminiature Version A (SMA) connector provisions
  • Easy connection to test equipment and other circuits

製品詳細

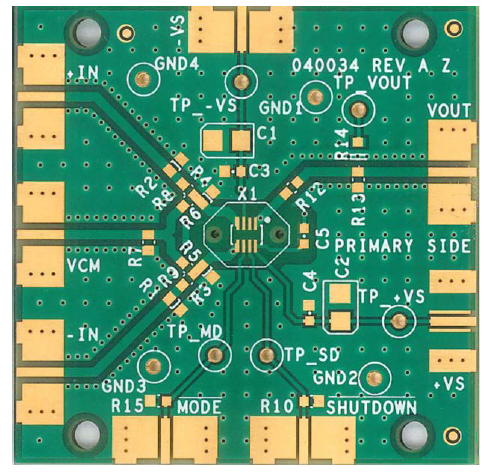

The Analog Devices, Inc., ADA4806-1RJ-EBZ evaluation board is designed to help users evaluate the ADA4806-1 low power, multimode, rail-to-rail amplifier, offered in an 8-lead SOT-23 package. The ADA4806-1RJ-EBZ is a bare board (that is, there are no components soldered to the board) that enables users to quickly prototype a variety of op amp circuits.


The ADA4806-1RJ-EBZ is a 2-layer printed circuit board (PCB) that accepts SMA edge mounted connectors on the inputs and outputs for efficient connection to test equipment or other circuitry. The ADA4806-1RJ-EBZ evaluation board components are primarily surface-mount technology (SMT) 0603 case size, with the exception of the electrolytic bypass capacitors (C1 and C2) which are 3528 case size.
EVAL-ADA4806-1
ADA4806-1 Evaluation Board
eval-ada4806-1-fig1

最新のディスカッション

ADA4806-1に関するディスカッションはまだありません。意見を投稿しますか？
