AD8139

新規設計に推奨

差動ADCドライバ、低ノイズ、レールtoレール

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 完全差動
  • 低ノイズ
    • 2.25 nV/√Hz
    • 2.1 pA/√Hz
  • 低高調波歪み
    • 98 dBc SFDR @ 1 MHz
    • 85 dBc SFDR @ 5 MHz
    • 72 dBc SFDR @ 20 MHz
  • 高速性能
    • 410 MHz、3 dB BW（G = 1）
    • スルーレート: 800 V/µs
    • 0.01% へのセトリング時間: 45 ns
  • 出力平衡: 69 dB @ 1 MHz
  • DC CMRR: 80 dB
  • 低入力オフセット電圧:±0.5 mV（max）
  • 低入力オフセット電流: 0.5 µA（max）
  • 差動入出力
  • 差動／差動またはシングルエンド／差動変換動作
  • レール to レール出力
  • 調整可能な出力同相電圧
  • 広い電源電圧範囲: 5 V ～ 12 V
  • 小型 SOIC パッケージと 8 ピン LFCSP パッケージを採用
AD8139
差動ADCドライバ、低ノイズ、レールtoレール

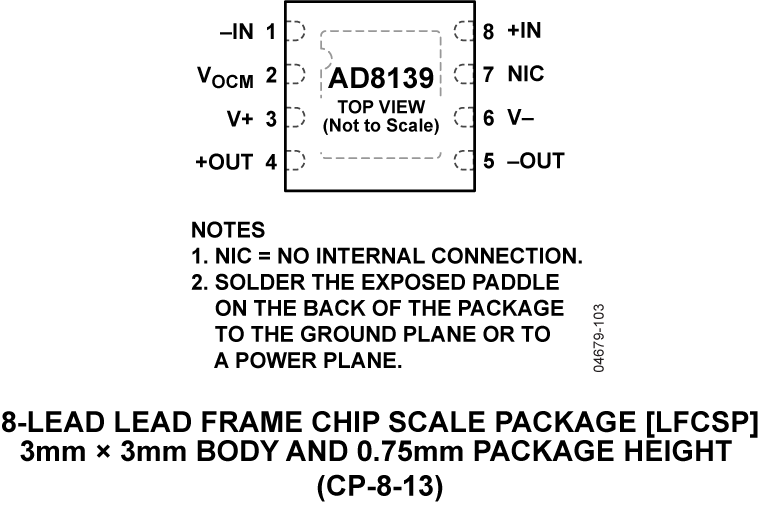

AD8139 Functional Block Diagram AD8139 Pin Configuration AD8139 Pin Configuration
