AD7306
製造中RS-232/RS-422トランシーバ、+5V電源
- 製品モデル
- 6
- 1Ku当たりの価格
- 最低価格:$14.98
製品の詳細
- 1チップ上のRS-232とRS-422
- +5 V単電源動作
- 0.1mFコンデンサー
- 短絡回路保護機能
- 優れたノイズ耐性
- 低消費BiCMOS技術
- 高速、低スキューのRS-422動作
- -40℃~+85℃動作
AD7306ライン・ドライバ/レシーバは、5Vのモノリシック製品で、TTL信号レベルとデュアル・スタンダードのEIA RS-232/RS422信号レベル間のインターフェースを提供します。この製品は、2つのRS-232ドライバ、1つのRS-422ドライバ、1つのRS-232レシーバ、およびRS-232またはRS-422としてどちらにでも構成することのできる1つのレシーバ経路を含んでいます。
内部のチャージポンプ電圧変換器は、+5Vの単電源電圧からの動作の便宜を計らいます。内部チャージポンプは、±10Vのレベルを生成しますので、RS-232の出力レベルは、外部の両電源電圧の必要なしに、実現することが可能です。
高効率のチャージポンプ設計は、無極性、超小型0.1mFコンデンサーを使うことによって動作することが可能です。このことは、10mF以上のコンデンサーを使う従来型の製品に対して、プリント回路ボードのスペースをセーブする考察を提供します。またチャージポンプの出力電圧は、両電源を必要とする外部回路への電源として使うこともできます。
RS-232チャンネルは、最大100kHzまでの通信レートに対して適しており、RS-422チャンネルは、最大5MHzまでの高速通信に対して適応します。RS-422伝送の相補出力は、しっかりとマッチングしており、相補出力間の低いタイミング・スキューを特長としています。このことは、しばしば、厳しいシステム・タイミング仕様に合致するような、基本要求となります。
全ての入力はESDに対する保護を備えており、全てのドライバ出力は高電流のソース及びシンク能力を特長とし、出力上での短絡回路に対しては内部的に保護されます。ラッチ・アップをガードするためにエピタキシャル・レイヤが使われています。

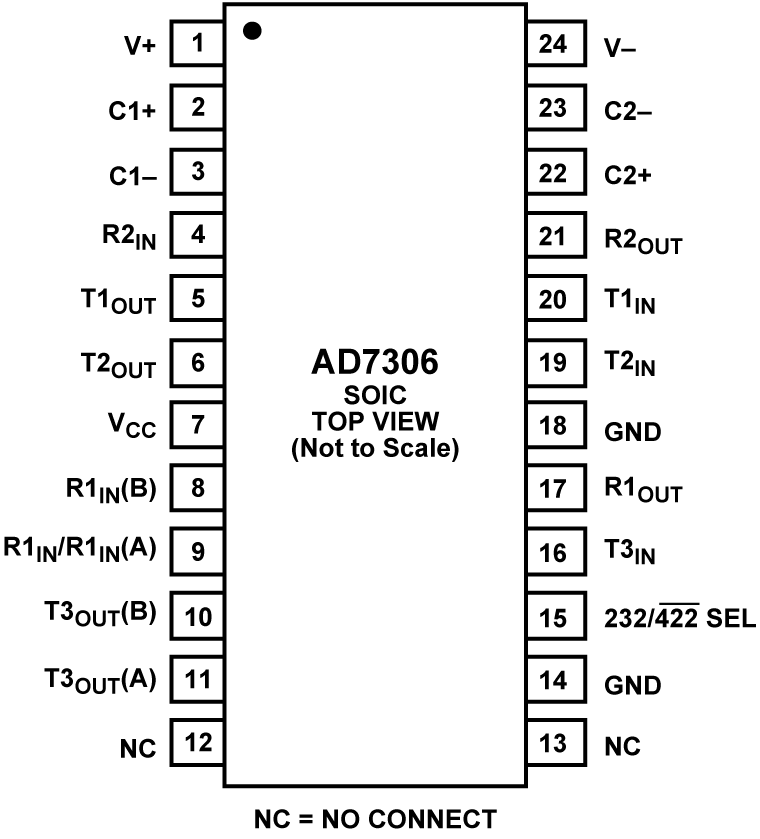

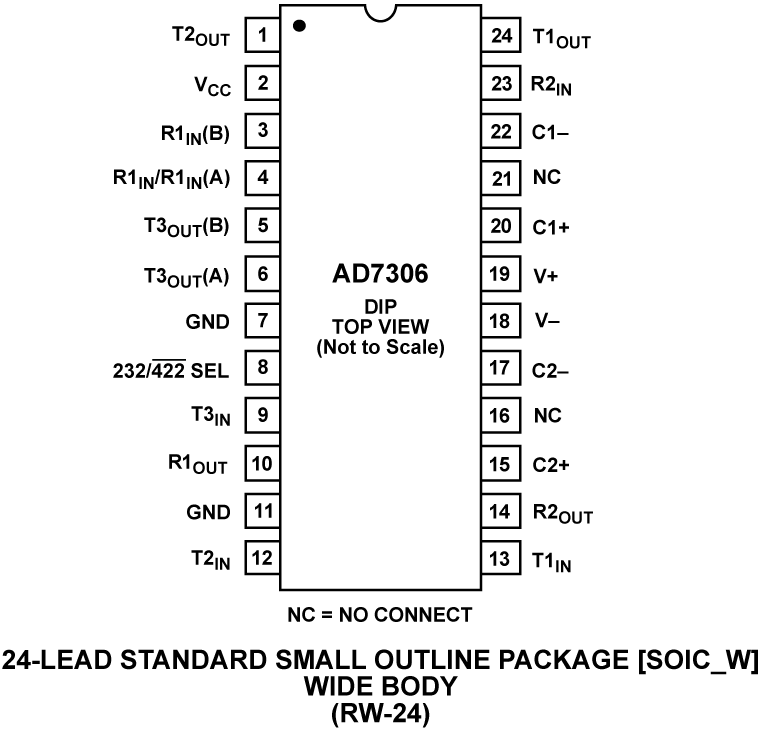

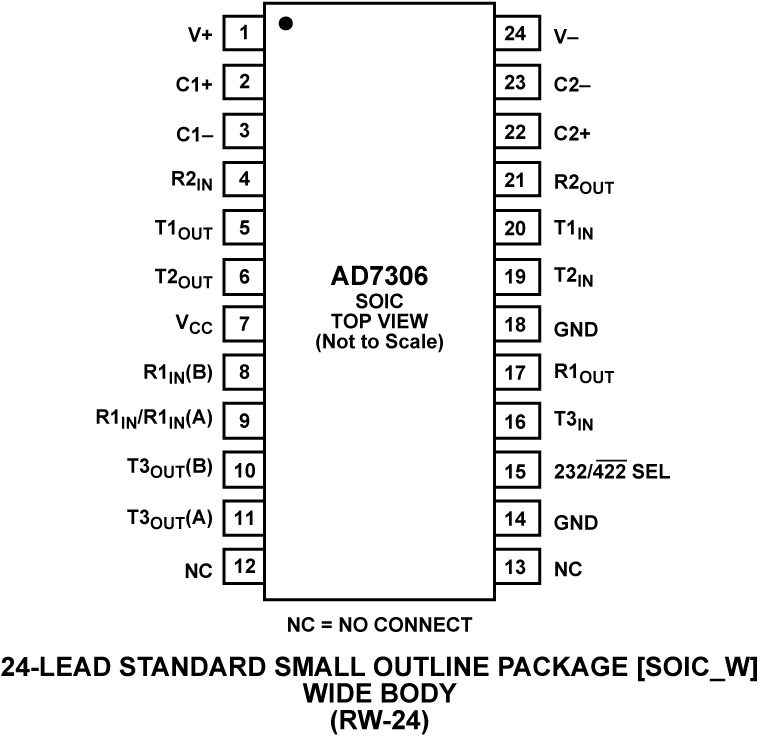

この製品は、24ピンSOICパッケージと24ピン・プラスチックDIPパッケージを採用しています。
アプリケーション
- DTE-DCEインターフェース
- パケット交換
- ローカル・エリア・ネットワーク
- データ・コンセントレーション
- データ・マルチプレクサ
- サービス総合デジタル網 (ISDN)
ドキュメント
ビデオ 3
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD7306ANZ | 24-Lead PDIP | ||
AD7306AR | 24-Lead SOIC (Wide) | ||
AD7306ARZ | 24-Lead SOIC (Wide) | ||
AD7306JNZ | 24-Lead PDIP | ||
AD7306JRZ | 24-Lead SOIC (Wide) | ||
AD7306JRZ-REEL | 24-Lead SOIC (Wide) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
3 7, 2019 - 19_0046 Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek |
||
AD7306ANZ | 製造中 | |
AD7306JNZ | 製造中 | |
8 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
AD7306ANZ | 製造中 | |
AD7306JNZ | 製造中 | |
8 18, 2009 - 09_0119 AD7306 Wafer Fab Process Transfer |
||
AD7306ANZ | 製造中 | |
AD7306AR | 製造中止 | |
AD7306ARZ | 製造中 | |
AD7306JNZ | 製造中 | |
AD7306JRZ | 製造中 | |
AD7306JRZ-REEL | 製造中 | |
2 7, 2011 - 10_0003 Halogen Free Material Change for SOIC Wide Body Products Assembled at Amkor |
||
AD7306AR | 製造中止 | |
AD7306ARZ | 製造中 | |
AD7306JRZ | 製造中 | |
AD7306JRZ-REEL | 製造中 | |
6 19, 2017 - 17_0038 Obsolescence of Lead (Pb)-Bearing Packages |
||
AD7306AR | 製造中止 |
