AD5758

新規設計に推奨

HART 接続、ダイナミック消費電力制御付きのシングル・チャンネル、16 ビット電流および電圧出力 DAC

データシート (Rev. B)
製品モデル
2
1Ku当たりの価格
最低価格：$7.39
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 16 ビットの分解能と単調性
  • 温度管理用 DPC
  • 単一端子で使用可能な電流／電圧出力
  • 電流出力範囲:0 mA ～ 20 mA、4 mA 〜 20 mA、0 mA 〜 24 mA、±20 mA、±24 mA、−1 mA 〜 +22 mA
  • 電圧出力範囲（20% のオーバーレンジ含む）0 V 〜 5 V、0 V 〜 10 V、±5 V、および ±10 V
  • オフセットとゲインをユーザ設定可能
  • 12 ビット ADC を含む高度な内蔵診断機能
  • 内蔵リファレンス
  • 出力故障保護を含む、堅牢なアーキテクチャ

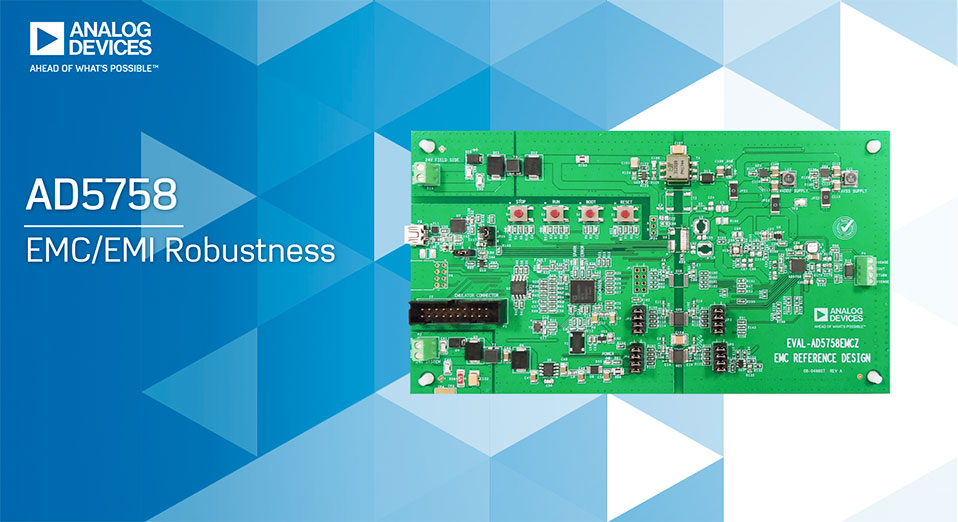

  • EMC試験規格：
    • IEC 61000-4-6 伝導イミュニティ（10V、クラスA)
    • IEC 61000-4-3 放射イミュニティ（20V/m、クラスA)
    • IEC 61000-4-2 ESD（±6kV接触放電、クラスB)
    • IEC 61000-4-4 電気的ファスト・トランジェント（EFT）（±4kV、クラスB)
    • IEC 61000-4-5 サージ（±4kV、クラスB)
  • 32 ピン、5 mm × 5 mm LFCSP パッケージ
  • 温度範囲: −40°C 〜 +115°C
AD5758
HART 接続、ダイナミック消費電力制御付きのシングル・チャンネル、16 ビット電流および電圧出力 DAC

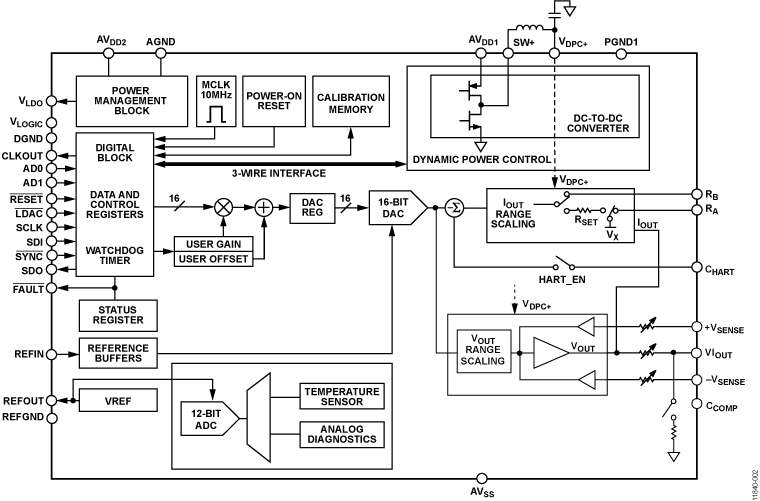

AD5758 Functional Block Diagram AD5758 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

アプリケーション・ノート 2

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

Add media to the Resources section of myAnalog, to an existing project or to a new project.

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/D & D/Aコンバータの組み合わせ 2
AD5700
製造中 低消費電力HARTモデム
AD5700-1
製造中 高精度発振器内蔵の低消費電力HARTモデム
Circuit Monitors 1
ADM6339
製造中 マイクロプロセッサー電圧監視回路、クワッド
Interface Transceivers & Isolators 3
ADP1031
新規設計に推奨 7つのデジタルアイソレータによる、3チャンネル絶縁型マイクロパワー・マネージメント
ADUM142D
新規設計に推奨

堅牢な、クワッド・チャンネル・アイソレータ、入力ディスエーブルおよび2つの逆方向チャンネル内蔵
ADUM141D
新規設計に推奨

堅牢な、クワッド・チャンネル・アイソレータ、入力ディスエーブルおよび1つの逆方向チャンネル内蔵
スイッチング・レギュレータ 1
LT8300
新規設計に推奨 150V/260mAスイッチを備えた100V入力のマイクロパワー絶縁型フライバック・コンバータ
ステップダウン（降圧）レギュレータ 1
ADP2360
新規設計に推奨 降圧レギュレータ、50 mA、60 V、高効率
電圧リファレンス 3
ADR431
製造中 電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き
ADR3425
製造中 電圧リファレンス、2.5V出力、高精度、マイクロパワー
ADR4525
新規設計に推奨 2.5V電圧リファレンス、超低ノイズ、高精度
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
DEMO-AD5758-AO8Z

AD5758 + ADP1031 8チャンネル・アナログ出力モジュール - デモンストレーション・プラットフォーム

今すぐ購入 詳細を表示

製品詳細

DEMO-AD5758-AO8Zボードは、AD5758とADP1031を一緒に使用してチャンネル間が絶縁されたコンパクトな8チャンネル・アナログ出力（AO）モジュールを実装する場合のシステムレベルのコンセプトをデモンストレーションします。このモジュールは、幅広い動作条件にわたって、最も厳しいケースでも消費電力が2W未満になるように設計されています。

eval board
schematic 4
schematic 5
schematic 6
EVAL-AD5758

AD5758 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • AD5758 用のフル機能評価用ボード
  • オンボード 2.5V ADR4525 リファレンス
  • SPI信号絶縁チャンネルを集積した絶縁型PMU ADP1031-1を搭載
  • 制御用 ACE ソフトウェア

製品詳細

このユーザ・ガイドでは、パッケージの消費電力を最小限に抑えるダイナミック電力制御（DPC）機能を備えた、シングルチャンネルの電圧／電流出力D/Aコンバータ（DAC）AD5758 の評価用ボードについて説明します。

AD5758 の詳細については、AD5758 のデータシートを参照してください。EVAL-AD5758SDZ を使用する際は、データシートをご確認ください。各種リンク・オプションの設定は、「評価用ボードのハードウェア」セクションで説明されています。付属ソフトウェアのインストールについては、「ソフトウェアのクイック・スタート手順」セクションで説明されています。

図 1 に示すように、EVAL-AD5758SDZ には EVALSDP-CS1Z ボードが必要です。EVAL-AD5758SDZ インターフェースは EVAL-SDP-CS1Z ボードを介して PC の USB ポートに接続します。AD5758、つまり分析制御評価（ACE）ソフトウェアを容易にプログラムできるソフトウェアは、EVAL-AD5758SDZ とともに入手可能です。分析｜制御｜評価用（ACE）ソフトウェアはAD5758のプログラミングの簡素化を可能にするもので、EVAL-AD5758SDZ評価用ボードで使用できます。
DEMO-AD5758-AO8Z
AD5758 + ADP1031 8チャンネル・アナログ出力モジュール - デモンストレーション・プラットフォーム
DEMO-AD5758-AO8Z - AD5758 + ADP1031 Eight Channel Analog Output Module - Demonstration Platform DEMO-AD5758-AO8Z - AD5758 + ADP1031 Eight Channel Analog Output Module - Demonstration Platform DEMO-AD5758-AO8Z - AD5758 + ADP1031 Eight Channel Analog Output Module - Demonstration Platform
EVAL-AD5758
AD5758 評価用ボード

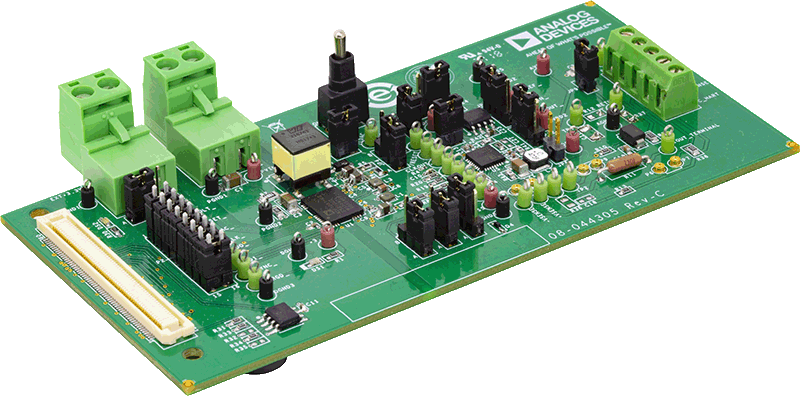

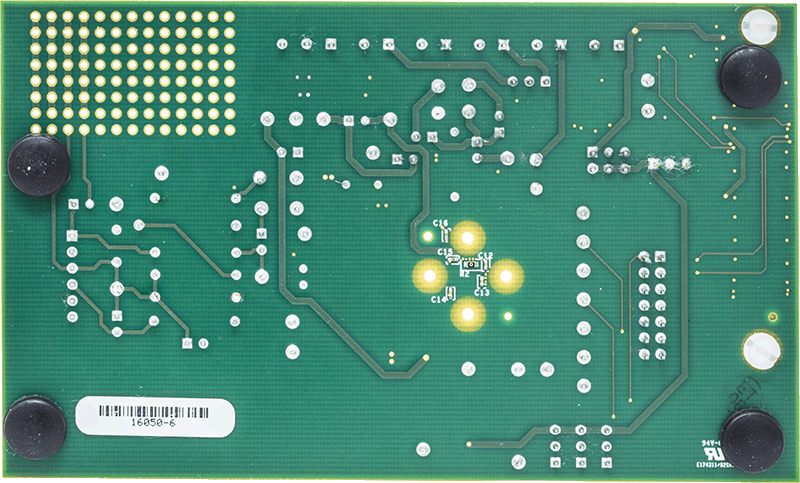

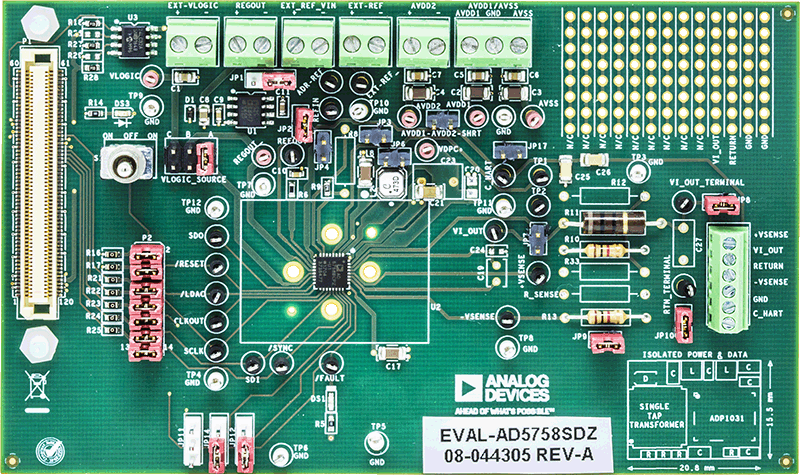

EVAL-AD5758SDZANGLE-web EVAL-AD5758SDZBOTTOM-web EVAL-AD5758SDZTOP-web
