AD5546

製造中

16ビットDAC、パラレル入力の電流出力、低消費電力、4象限抵抗内蔵

データシート (Rev. D)

製品モデル: 4
1Ku当たりの価格: 最低価格：$13.67

Viewing:

製品の詳細

16ビット分解能-AD5546
14ビット分解能-AD5556
2象限または4象限乗算DAC
DNL：±1LSB
INL：±1LSB
動作電源電圧：2.7V～5.5V
低ノイズ：12nV/√Hz

低消費電力：I_DD＝10μA
セトリング時間：0.5μs

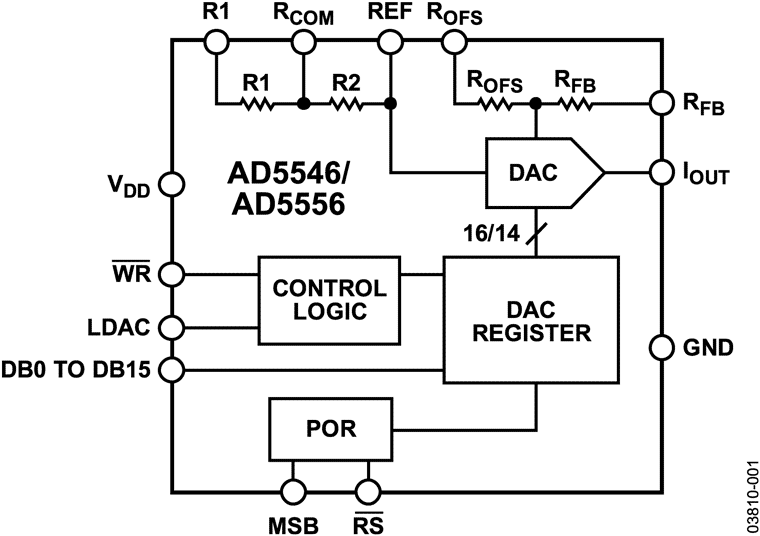

内蔵RFBにより電流 / 電圧変換が可能
4象限抵抗の内蔵により、0～－10V、0～＋10Vまたは±10Vの出力が可能
詳細はデータシートをご参照ください。

製品モデル: 4
1Ku当たりの価格: 最低価格：$13.67

ドキュメント

よく聞かれる質問 1

FAQ 03/20/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル

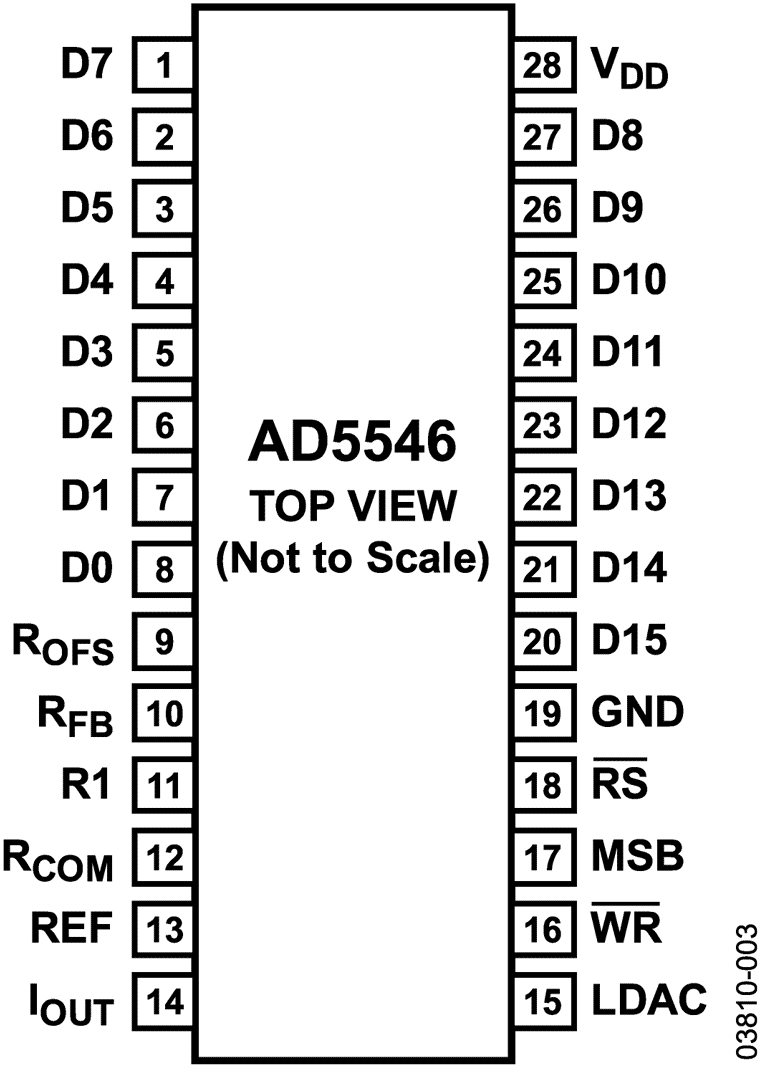

AD5546BRUZ	28-Lead TSSOP (4.4mm x 9.7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5546BRUZ-REEL7	28-Lead TSSOP (4.4mm x 9.7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5546CRUZ	28-Lead TSSOP (4.4mm x 9.7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5546CRUZ-REEL7	28-Lead TSSOP (4.4mm x 9.7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

5 14, 2010 - 10_0083 Addition of Polyimide layer for the AD5543, AD5545, AD5546 and AD5547 generics.
		PCN10_0083_Form Material_Report Reliability Report
AD5546BRUZ	製造中
AD5546BRUZ-REEL7	製造中
AD5546CRUZ	製造中
AD5546CRUZ-REEL7	製造中
2 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD5546BRUZ	製造中
AD5546BRUZ-REEL7	製造中
8 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
		Material_Report Material_Report Parts List PCN07_0024_Form Qual Data
AD5546BRUZ	製造中
AD5546BRUZ-REEL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

評価用ソフトウェア 1

AD5546 Evaluation Software (Rev. )

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
オペアンプ（OPアンプ） 6
AD8610	製造中	オペアンプ、高精度、低入力バイアス電流、広帯域幅、JFET、シングル
ADA4528-1	製造中	オペアンプ、シングル、超低ノイズ、ゼロ・ドリフト、レールtoレール入 / 出力
ADA4077-2	新規設計に推奨	オペアンプ、高精度、4 MHz、7 nV/√Hz、デュアル、低オフセット/ドリフト
AD8065	製造中	オペアンプ、145MHz、高性能、 FastFET^™

AD8021	製造中	オペアンプ、16ビット・システム用、ローノイズ、高速
ADA4899-1	製造中	オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz
電圧リファレンス 5
ADR435	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース能力有
ADR4550	新規設計に推奨	5.0V電圧リファレンス、超低ノイズ、高精度
ADR421	製造中	リファレンス電圧、超高精度低ノイズ2.500V XFET®
ADR4525	新規設計に推奨	2.5V電圧リファレンス、超低ノイズ、高精度
ADR01	製造中	超コンパクト高精度10.0V電圧リファレンス

ツールおよびシミュレーション

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

ツールを開く
