ADuM110N
新規設計に推奨デジタル・アイソレータ、1チャンネル、3 kV rms耐性
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$0.72
製品の詳細
- 高コモン・モード過渡電圧耐性:100 kV/μs
- 放射ノイズ、伝導ノイズに対して高耐性
- 低伝搬遅延:
5 V動作の場合13 ns(max)
1.8 V動作の場合15 ns(max) - 最大データレート:150 Mbps
- 安全性と規制に関する認定(申請中)
- UL認定
- 1分間で3000Vrms、UL 1577規格に準拠
- CSA component acceptance notice 5Aに準拠
- VDE適合性認定
- DIN V VDE V 0884-10(VDE V 0884-10):2006-12
- VIORM = 565Vピーク
- GB4943.1-2011に準拠するCQC認定
- 後方互換性
ADuM1100ファミリーとピン・コンパチブル - 低動的消費電力
- 1.8 V/5 Vのレベル変換
- 高温動作:125°C
- フェイルセーフ・ハイ又はフェイルセーフ・ローのオプション

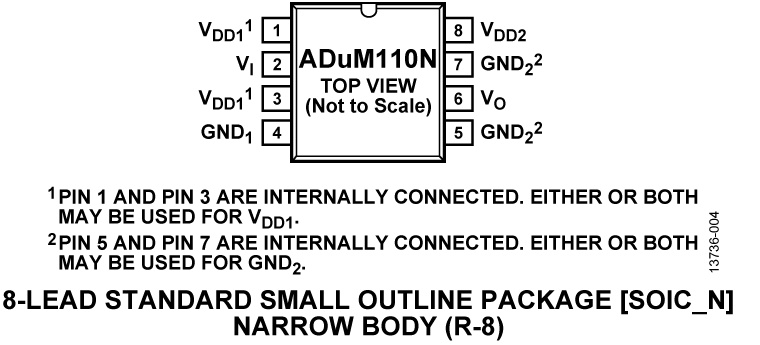

- 8ピン、RoHS準拠、SOICパッケージ

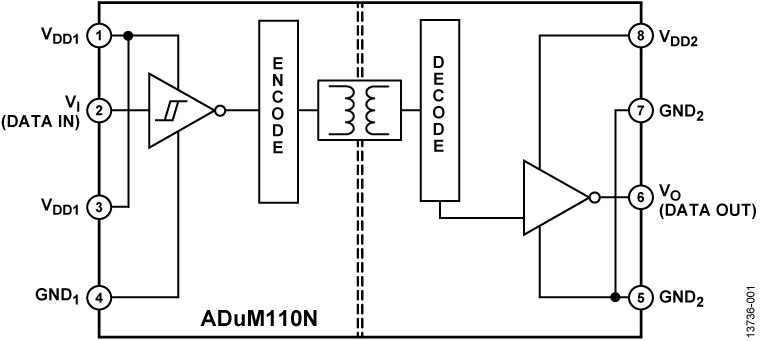

ADuM110Nは、アナログ・デバイセズのiCoupler®技術に基づく、1チャンネルのデジタル・アイソレータです。このアイソレーション・デバイスは、高速CMOS技術と空心コアを使ったモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスや他の集積化されたカプラのような相当品より優れており、並外れた性能特性を提供します。最大伝搬遅延時間はパルス幅歪みが3 ns以下(5 V動作時)の場合で13 nsです。
ADuM110Nは3.0 kV rms耐圧で150 Mbpsまでのデータレートをサポートします(オーダー・ガイドを参照)。この製品は、両側とも1.8 V ~ 5 Vの範囲の電源電圧で動作するため、低い電圧のシステムと互換性を持ち、さらに絶縁障壁に跨がる電圧変換機能も可能にします。
他のフォトカプラ相当品とは異なり、入力ロジックが変化しない限り、DCを正確に維持します。2つの異なるフェイルセーフ・オプションが用意されており、入力電源電圧が供給されていないか、入力がディスエーブルの時、出力は既定の状態に遷移します。ADuM110NはADuM1100とピン・コンパチブルです。
アプリケーション- 汎用の1チャンネル・アイソレーション
- 工業用フィールドバスのアイソレーション
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 1
安全性および規制遵守 1
ビデオ 2
ソリューション・カタログ 1
安全性および規制遵守 1
Analog Dialogue 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADUM110N0BRZ | 8-Lead SOIC | ||
ADUM110N0BRZ-RL7 | 8-Lead SOIC | ||
ADUM110N1BRZ | 8-Lead SOIC | ||
ADUM110N1BRZ-RL7 | 8-Lead SOIC |
