ADL8111

新規設計に推奨

10MHz～8000MHzバイパス・アンプ

製品モデル
2
1Ku当たりの価格
最低価格：$52.44
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 小信号ゲイン：10MHz～500MHzで12.5dB（代表値）
  • 10MHz～8000MHzの広帯域動作
  • OIP3：10MHz～500MHzで34dBm（代表値）
  • 内部アンプ状態（出力P1dB）：5000MHz～8000MHzで17dBm（代表値）
  • ノイズ指数：10MHz～500MHzで2.8dB（代表値）
  • 10MHz～500MHzで内部バイパス・スイッチの状態に対して2dB（代表値）の低挿入損失
  • −40°C～+85°Cの広い動作温度範囲
  • RoHS準拠、6mm × 6mm、28端子LGA
  • ESD定格：±750V（クラス1B）
ADL8111
10MHz～8000MHzバイパス・アンプ
ADL8111 - Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

アプリケーション・ノート 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

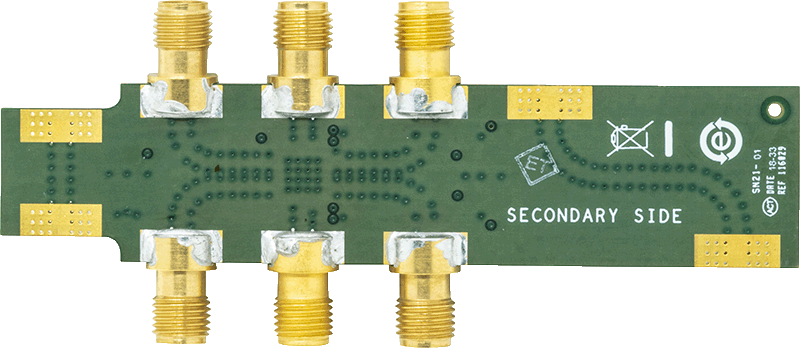

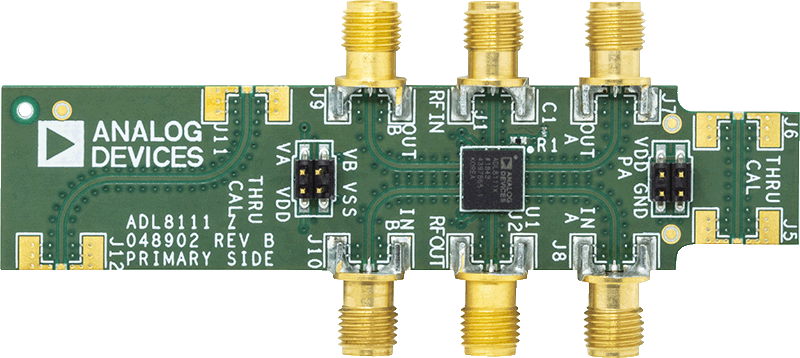

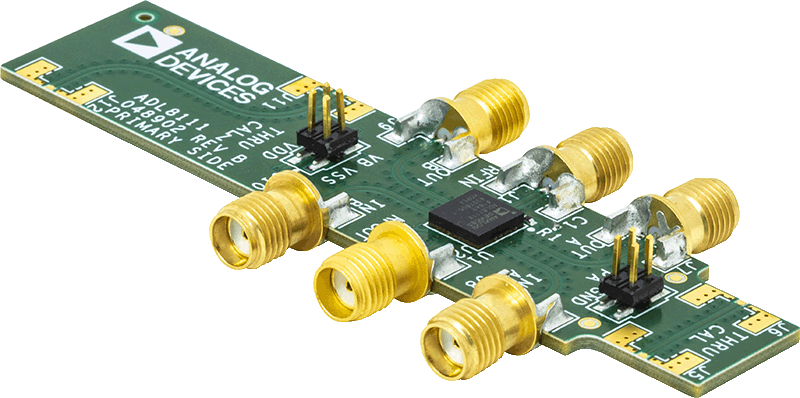

eval board
