AD5679R

製造中

2ppm/°C電圧リファレンス温度係数、SPIインターフェースを備えた16チャンネル、12/16ビット nanoDAC+

製品モデル
4
1Ku当たりの価格
最低価格：$23.19
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高性能
    • 高い相対精度（INL）：±16ビットで最大4LSB（AD5679/AD5679R）
    • 総合未調整誤差：FSRの±0.14%（最大値）
    • オフセット誤差：±1.5mV（最大値）
    • ゲイン誤差：FSRの±0.06%（最大値）
    • 低ドリフト2.5V電圧リファレンス温度係数：2ppm/°C（代表値）
    • 40mA短絡電流
  • 広い動作範囲
    • 温度範囲：−40°C〜+125°C
    • 電源電圧範囲：2.7V～5.5V
  • 簡略化した実装
    • 1または2のゲインを選択可能（GAINピン）
    • 1.8Vロジックとの互換性あり
  • リードバックまたはデイジーチェーンを備えた50MHzシリアル・ペリフェラル・インターフェース（SPI）
  • 28ピン、4mm × 4mm、RoHS準拠LFCSP
AD5679R
2ppm/°C電圧リファレンス温度係数、SPIインターフェースを備えた16チャンネル、12/16ビット nanoDAC+
AD5674-5674R-5679-5679R Functional Block Diagram AD5674-5674R-5679-5679R Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Linear Regulators 1
ADP7102
新規設計に推奨 リニア・レギュレータ（LDO）、20V、300mA、CMOS、低ノイズ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • AD5679R
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
SDP-B

システム・デモンストレーション・プラットフォーム

今すぐ購入 詳細を表示

機能と利点

  • BlackfinプロセッサADSP-BF527
  • PCへのUSB 2.0インターフェース
  • JTAGヘッダーのフットプリント
  • 32MB SDRAM
  • 2 x 小型フットプリント120ピン・コネクタ
  • 設定可能ペリフェラル・インターフェース - SPI - SPORT - I2C - GPIO - パラレル - タイマー

製品詳細

SDP-Bは、 システム・デモンストレーション・プラットフォーム（SDP）用のコントローラ・ボードです。SDP-Bは、Blackfin ADSP-BF527プロセッサに基づいており、USB2.0高速ポート経由でPCに接続できます。コントローラ・ボードでは、USBを介してPCからドータ・ボードでデータの設定およびキャプチャができます。

SDP-Bには同じ120ピン・コネクタが２つあり、BlackfinプロセッサのペリフェラルとSDP互換ドーター・ボードを接続します。各コネクタは、接続されるドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。接続されたドータ・ボードを制御するためのPC側のソフトウェア・アプリケーションは、ドータ製品の評価用ボードまたはCircuits from the Lab™実用回路集に付属しています。

システム・デモンストレーション・プラットフォーム（SDP）は、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのコンポーネントとCircuits from the Lab™実用回路集を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpbを参照してください。

SDP-Bのソフトウェアは、評価用ボード固有です。関連するアプリケーション・ソフトウェアの詳細については、各ドータ評価用ボードのページを確認してください。
SDP-B
システム・デモンストレーション・プラットフォーム

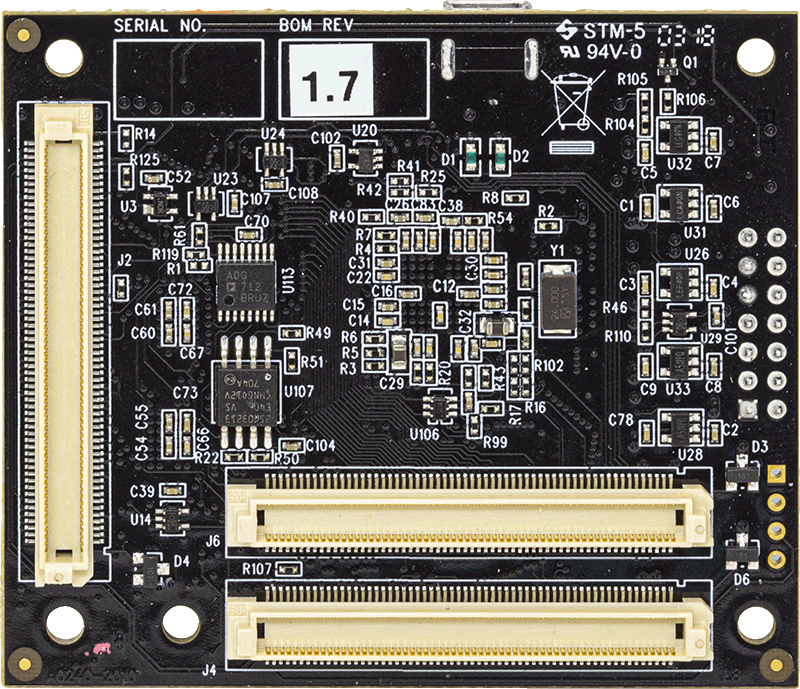

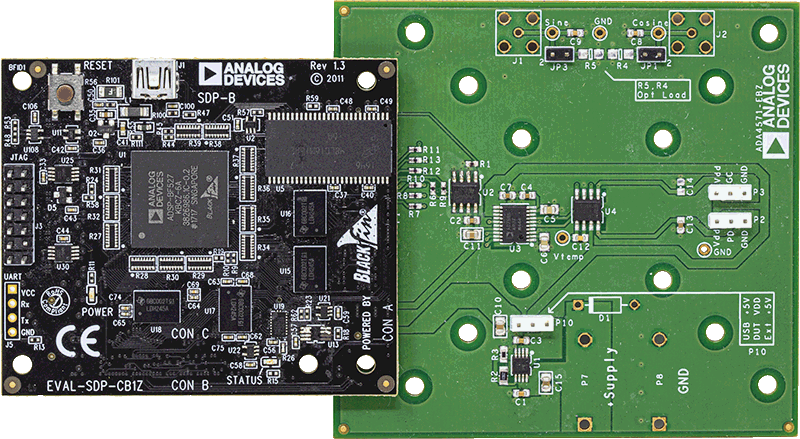

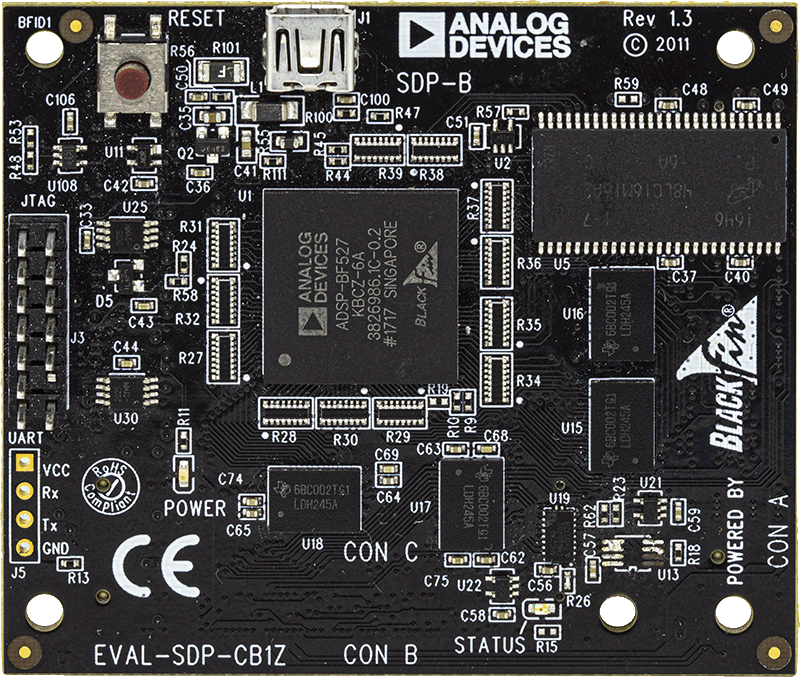

EVAL-SDP-B - Top EVAL-SDP-B - Bottom EVAL-SDP-B - Group
