SSM2603

量产

低功耗音频编解码器

数据手册 (Rev. D)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 24位立体声模数和数模转换器
  • DAC SNR：100 dB（A加权）；THD：−80 dB（48 kHz、3.3 V）
  • ADC SNR: 90 dB（A加权）；THD：−80 dB（48 kHz、3.3 V）
  • 高效耳机放大器
  • 立体声线路输入和单声道麦克风输入
  • Linux 驱动
  • 低功耗
    7 mW立体声回放（1.8 V/1.5 V电源）
    14 mW录音和回放（1.8 V/1.5 V电源）
  • 低电源电压
    模拟：1.8 V至3.6 V
    数字内核：1.5 V至3.6 V
    数字I/O：1.8 V至3.6 V
  • 欲了解更多特性，请参考数据手册。
SSM2603
低功耗音频编解码器

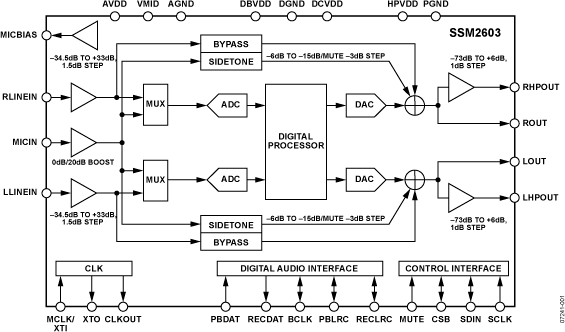

SSM2603 Functional Block Diagram SSM2603 Pin Configuration
