ADMP404

过期

全向麦克风，具有底部端口和模拟输出

数据手册 (Rev. C)

产品模型: 1

Viewing:

产品详情

3.35 mm × 2.50 mm × 0.88 mm小型表贴封装
高信噪比(SNR)：62 dBA
高灵敏度：−38 dBV
平坦的频率响应：100 Hz至15 kHz

低功耗：<250 μA
单端模拟输出
高电源抑制比(PSRR)：70 dB
与锡/铅和无铅焊接工艺兼容
符合RoHS/WEEE标准

参考资料

用户手册 2

UG-325：模拟输出MEMS麦克风Flex评估板 02/07/2014

UG-142: EVAL-ADMP404Z-FLEX底部收音式模拟输出MEMS麦克风评估板 08/10/2010

应用笔记 5

AN-1003: ADI公司底部收音孔MEMS麦克风的贴装和连接建议 (Rev.A) 08/07/2013

AN-1124：ADI底部收音孔MEMS麦克风防尘防液体渗入密封建议 (Rev.A) 08/02/2011

AN-1112: 麦克风技术规格解析 (Rev.0) 03/31/2011

AN-1140: 麦克风阵列波束成形 (Rev.0) 01/31/2012

AN-1181: 在双线式麦克风电路中使用MEMS麦克风 (Rev.A) 03/28/2013

停产数据手册 1

ADMP404: Omnidirectional Microphone with Bottom Port and Analog Output Obsolete Data Sheet (Rev.C) 04/21/2010

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

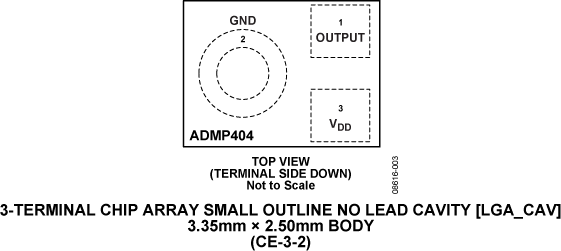

ADMP404ACEZ-RL	3-Lead LGA_CAV (2.5mm x 3.35mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
ADAU1761	量产	集成 PLL 的 SIGMADSP^® 立体声、低功耗、96 KHZ、24 位音频编解码器
ADAU1381	过期	低噪声立体声编解码器，增强录音和回放处理
ADAU1373	过期	具有扬声器和耳机放大器的低功耗编解码器
ADAU1781	过期	SigmaDSP低噪声立体声音频编解码器，适合便携式应用

ADC/DAC组合转换器 2
ADAU1361	量产	集成PLL的立体声、低功耗、96 kHz、24位音频编解码器
SSM2603	量产	低功耗音频编解码器
Audio Amplifiers 2
SSM2166	量产	具有可变压缩特性和噪声门的完整麦克风调理器
SSM2167	量产	低电压麦克风前置放大器，具有可变压缩特性和噪声门
运算放大器 1
ADA4075-2	量产	低功耗、超低噪声放大器

评估套件

schematic 1

MEMS 麦克风评估板

立即购买更多内容

产品详情

ADI公司已将其MEMS麦克风产品线出售给了InvenSense。
请访问InvenSense MEMS麦克风网站。

此页面介绍各种不同麦克风的评估板。

schematic 2

ADMP404 Flex 评估板

立即购买更多内容

产品详情

ADI公司已将其MEMS麦克风产品线出售给了InvenSense。
有关技术支持和销售方面的任何信息，请访问InvenSenseADMP404产品页面。

此Flex PCB仅包括 ADMP404 和一个旁路电容。板上配有三条线，可轻松连接麦克风的模拟输出信号、VDD和地并连接到评估系统。

资料

UG-325：模拟输出MEMS麦克风Flex评估板
2014/2/7

UG-142: EVAL-ADMP404Z-FLEX底部收音式模拟输出MEMS麦克风评估板
2010/8/10
