SSM2518

量产

数字输入、2 W、D类立体声音频功率放大器

数据手册 (Rev. B)

产品模型: 5

Viewing:

产品详情

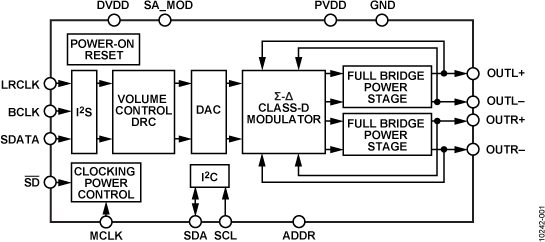

无滤波、数字输入D类放大器
串行数字音频接口支持各种常见音频格式：I²S、左对齐、右对齐、TDM1-16和PCM
采用5 V电源时，能以1%的THD+N将2通道×2 W功率驱动到4 Ω负载，2通道×1.4 W功率驱动到8 Ω负载
I²C 控制接口或独立工作

满量程条件下驱动到8 Ω负载的效率为91%
信噪比(SNR)为97 dB，A加权
217 Hz下电源电压抑制比为80 dB
数字式音量控制：−71.25 dB至+24 dB（以0.375 dB步进）
支持8 kHz至96 kHz范围内的各种采样速率
自动采样速率检测
可使用作为MCLK源的64 × fS BCLK工作
扬声器电源电压(PVDD)：2.5 V至5.5 V
数字电源电压(DVDD)：1.62 V至3.6 V
爆音与咔嚓声抑制
带可编程自动恢复功能的短路和热保护
未检测到输入信号时智能关断
上电复位
用于性能/功率权衡的低功耗模式
用户可选的超低EMI辐射模式
利用噪声门、扩展器、压缩器和限幅器实现可编程的动态范围压缩(DRC)
提供两种封装

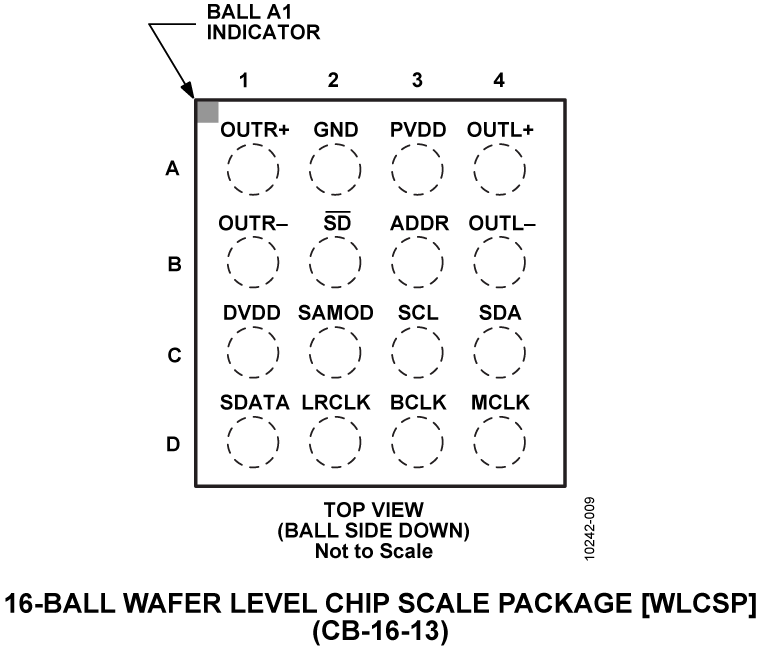

- 16凸点、2.2 mm × 2.2 mm、0.5 mm间距WLCSP封装

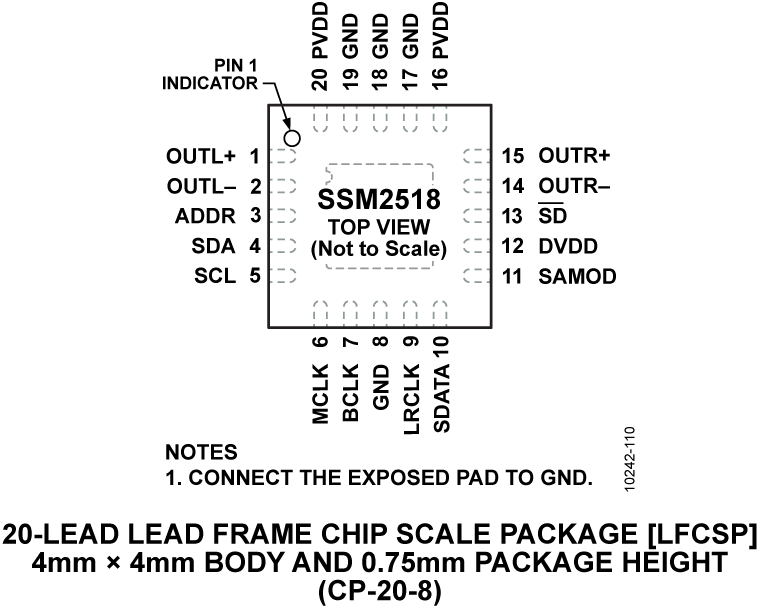

- 20引脚、4.0 mm × 4.0 mm LFCSP封装

参考资料

数据手册 1

SSM2518: Digital Input Stereo, 2 W, Class-D Audio Power Amplifier Data Sheet (Rev.B) 11/01/2011

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
SSM2518CBZ-R7	16-Ball WLCSP (2.21mm x 2.21mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
SSM2518CBZ-RL	16-Ball WLCSP (2.21mm x 2.21mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
SSM2518CPZ	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
SSM2518CPZ-R7	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
SSM2518CPZ-RL	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
2月 28, 2012 - 11_0175 Shipping Changes for WLCSP Products with 8mm Carrier Tape Width
		PCN11_0175_Form Material_Report Qualification Report Summary Detailed Parts List
SSM2518CBZ-R7	量产
7月 5, 2018 - 16_0235 Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.
		PCN16_0235_Form Material_Report Detailed Change Description Detailed Change Description Qualification Results Summary Test Correlation Report
SSM2518CPZ	量产
SSM2518CPZ-R7	量产
SSM2518CPZ-RL	量产
8月 6, 2014 - 13_0230 Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
		PCN13_0230_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
SSM2518CPZ	量产
SSM2518CPZ-R7	量产
SSM2518CPZ-RL	量产

这是最新版本的数据手册

软件资源

器件驱动器 2

评估套件

SSM2518 评估板

立即购买更多内容

产品详情

本页提供评估SSM2518的评估板订购信息。

资料

SSM2518 Sound CODEC GitHub Linux Driver Source Code
2014/2/21

参考电路

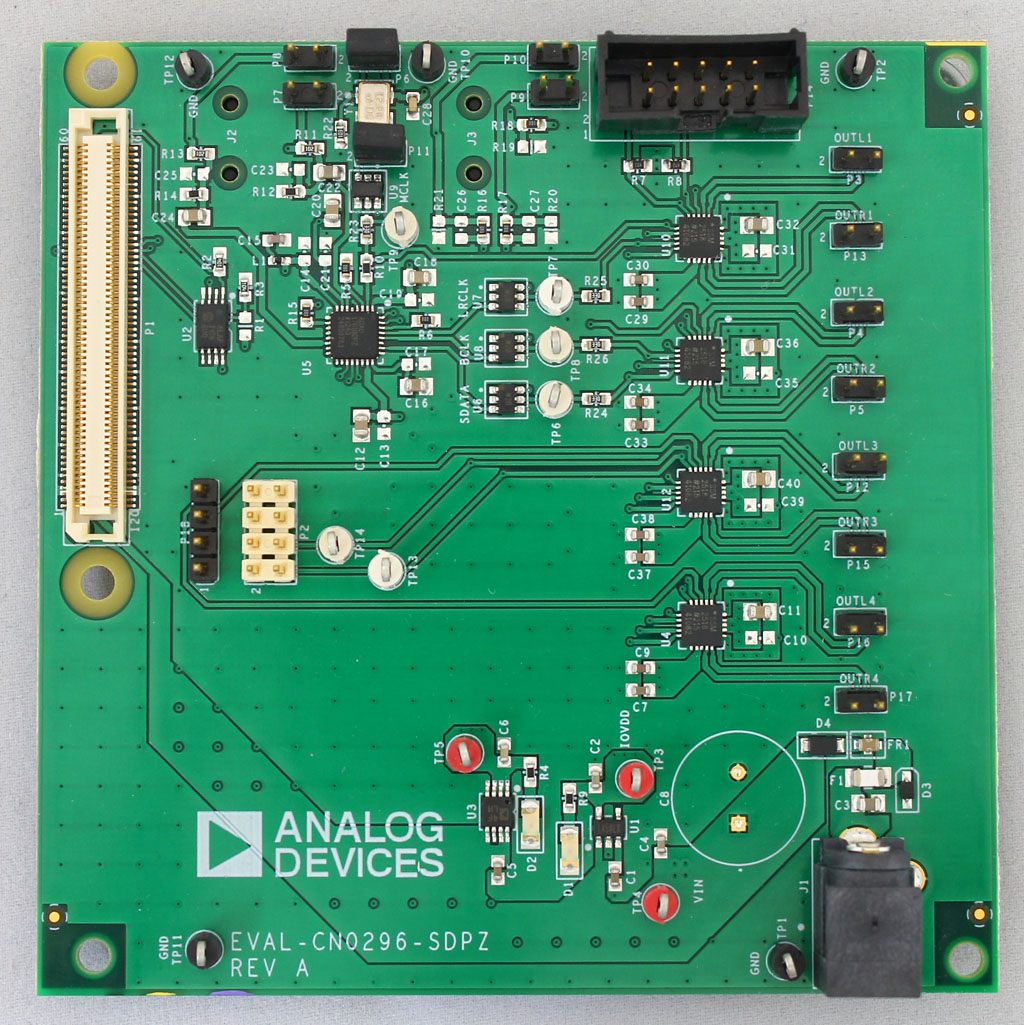

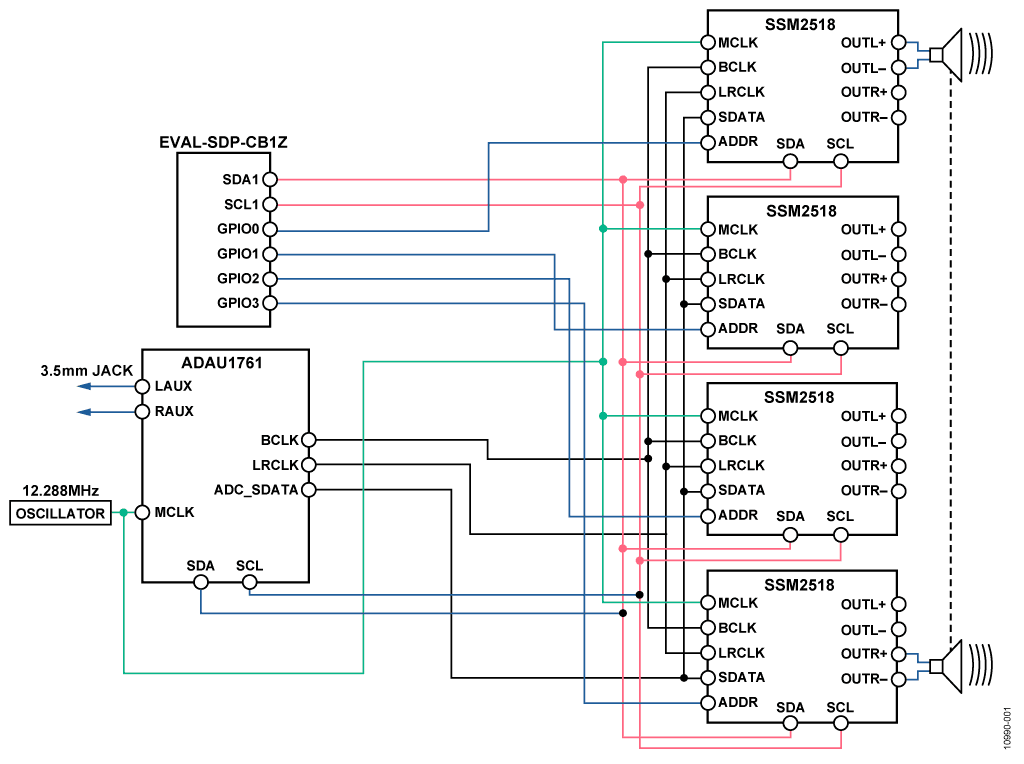

低成本、高性能SOUND BAR系统

查看参考设计详情

特性和优点

Sound bar 系统
高性能
低成本
8个数字处理音频通道输出

使用部分

资料

ADAU1761 Sound CODEC GitHub Linux Driver Source Code (I²C)

设计和集成工具

CN0296 设计和集成文件
