MAX2078
不推荐用于新设计八通道超声前端，提供CW多普勒混频器
多通道车载及便携式超声成像设备的性能突破
- 产品模型
- 2
产品详情
- 小尺寸10mm x 10mm TQFN封装内集成了8通道LNA、VGA、AAF以及CWD混频器
- 与带有LNA、VGA和AAF、采用10mm x 10mm TQFN封装的MAX2077引脚兼容
- RIN = RS = 200Ω时具有2.4dB超低通道噪声系数
- 5MHz、20dB增益下具有23nV/
低输出参考噪声，68dB**宽带SNR，提供极佳的二次谐波成像
- 5MHz、1VP-P输出信号、1kHz频偏，增益为20dB时，具有140dBc/Hz的近载波SNR，强杂波环境下能够提供出色的低速PW和彩超检测多普勒灵敏度
- 常规成像模式下，每通道(LNA、VGA以及AAF)具有64.8mW超低功耗(CWD模式下每通道功耗为234mW)
- 可选择有源输入阻抗匹配：50Ω、100Ω、200Ω和1kΩ
- 较宽的输入电压范围：高LNA增益模式下330mVP-P、低LNA增益模式下550mVP-P
- 集成可选择的3极点9MHz、10MHz、15MHz及18MHz巴特沃斯AAF
- 快速恢复、低功耗模式(< 2µs)
- 集成了高动态范围的CWD波束成型器，在1.25MHz 200mVP-P输入杂波信号、1kHz频偏时，具有154dBc/Hz的近载波SNR

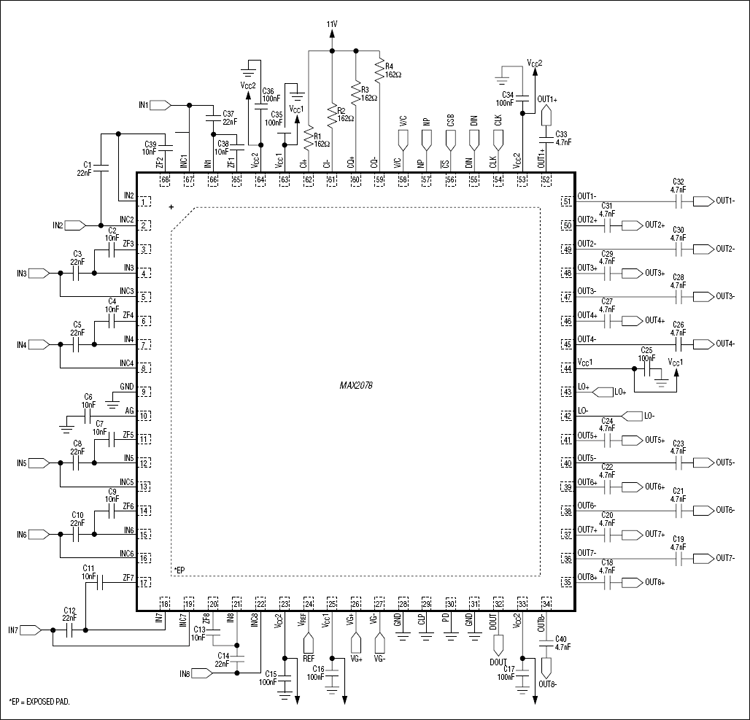

MAX2078八通道超声前端是完全集成的双极型、高密度、八通道超声接收器，优化用于低成本、多通道、高性能便携及车载超声系统。这款易于使用的IC允许用户以较小的空间和功耗实现高端2D、PW以及CW多普勒(CWD)成像。结构紧凑的成像接收机包括低噪声放大器(LNA)、可变增益放大器(VGA)、抗混叠滤波器(AAF)，RS = RIN = 200Ω时具有2.4dB超低噪声系数，每通道功耗仅为64.8mW。完备的超声成像接收通道针对二次谐波成像进行优化，输出信号为1VP-P 5MHz时，二次谐波失真为-64dBFS。双极型超声前端经过优化，可以获得优异的低速PW和彩色流体多普勒检测灵敏度，并在5MHz 1VP-P杂波输出、1kHz频偏下，具有140dBc/Hz的近载波SNR。
器件完全集成了高性能、可编程CWD波束成型器。在强杂波环境下，每个通道独立的I/Q混频器可以对CWD灵敏度进行优化，在1.25MHz 200mVP-P输入杂波信号、1kHz频偏时，具有154dBc/Hz的近载波SNR。
MAX2078八通道超声前端采用带有裸焊盘的小尺寸10mm x 10mm、68引脚薄型QFN封装，工作温度范围为0°C至+70°C。
应用
- 医疗超声成像
- 声纳系统
参考资料
数据手册 2
可靠性数据 1
设计笔记 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX2078CTK+ | 68-LFCSP-10X10X0.75 | ||
| MAX2078CTK+T | 68-LFCSP-10X10X0.75 |
