LT1990
推荐新设计使用±250V 输入范围、增益 G=1 或 10 的微功率差分放大器
- 产品模型
- 12
产品详情
- 引脚可选增益：1 或 10
- 高共模电压范围：
- 85V 窗口 (VS = 5V、0V)
- ±250V (VS = ±15V)
- 共模抑制比：70dB (最小值)
- 输入保护至 ±350V
- 增益误差：0.28% (最大值)
- PSRR：82dB (最小值)
- 高输入阻抗：2MΩ (差分)，500kΩ (共模)
- 微功率：120µA (最大电源电流)
- 宽电源范围：2.7V 至 36V
- -3dB 带宽：100kHz
- 轨至轨输出

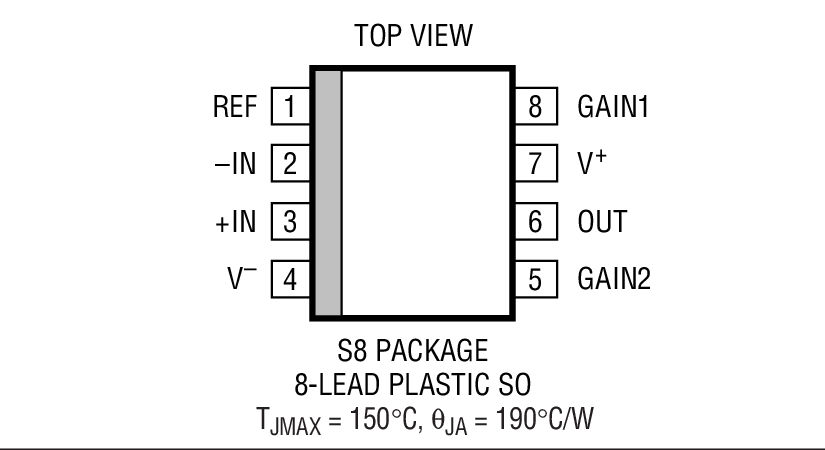

- 8 引脚 SO 封装

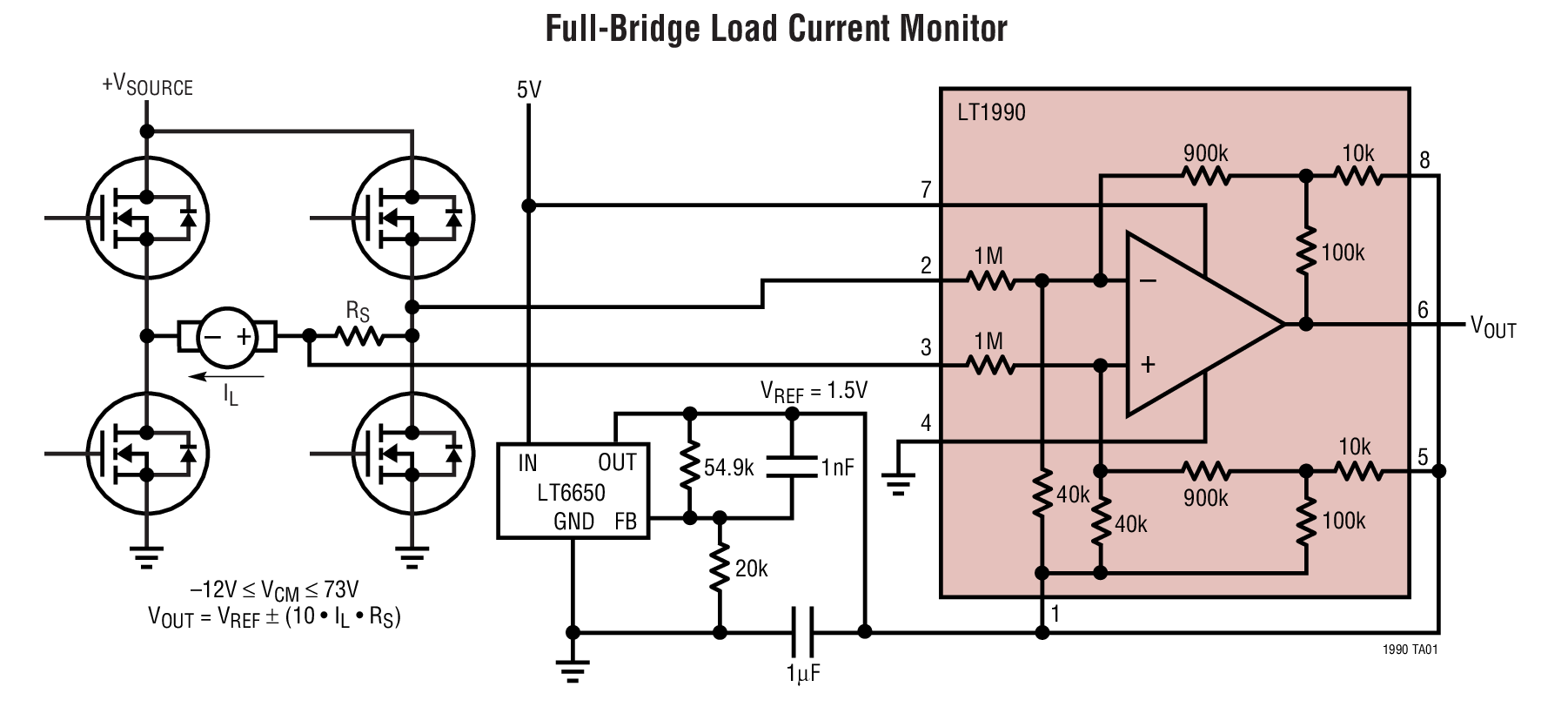

LT®1990 是一款具有非常高共模输入电压范围的微功率精准差分放大器。它具有数值为 1或 10 的引脚可选增益。当采用 ±15V 电源时，LT1990 可在 ±250V 的共模电压范围内工作。对输入提供了故障保护，能够承受高达 ±350V 的共模电压瞬变和高达 ±500V 的差分电压。对于高压侧和低压侧电流或电压监视而言，LT1990 均为理想之选。
当采用单 5V 电源时，LT1990 具有一个 85V的可调输入范围、70dB (最小值) 的 CMRR 且吸收的电源电流小于 120µA。轨至轨输出实现了动态范围的较大化，对于低至 2.7V 的单电源来说，这一点尤其重要。
LT1990 的技术规格是针对单 3V、5V 和 ±15V 电源以及商业和工业温度范围而拟订的。LT1990 采用 8 引脚 SO 封装。
应用
- 电池单元电压监视
- 高电压电流检测
- 噪声环境中的信号采集
- 输入保护
- 故障保护前端
- 电平检测
- 隔离
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 1
技术文章 1
电子书 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1990ACS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990ACS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990AHS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990AHS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990AIS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990AIS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990HS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990HS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1990IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LT1990ACS8#PBF | 量产 | |
| LT1990ACS8#TRPBF | 量产 | |
| LT1990AHS8#PBF | 量产 | |
| LT1990AHS8#TRPBF | 量产 | |
| LT1990AIS8#PBF | 量产 | |
| LT1990AIS8#TRPBF | 量产 | |
| LT1990CS8#PBF | 量产 | |
| LT1990CS8#TRPBF | 量产 | |
| LT1990HS8#PBF | 量产 | |
| LT1990HS8#TRPBF | 量产 | |
| LT1990IS8#PBF | 量产 | |
| LT1990IS8#TRPBF | 量产 | |
|
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1990ACS8#PBF | 量产 | |
| LT1990ACS8#TRPBF | 量产 | |
| LT1990AHS8#PBF | 量产 | |
| LT1990AHS8#TRPBF | 量产 | |
| LT1990AIS8#PBF | 量产 | |
| LT1990AIS8#TRPBF | 量产 | |
| LT1990CS8#PBF | 量产 | |
| LT1990CS8#TRPBF | 量产 | |
| LT1990HS8#PBF | 量产 | |
| LT1990HS8#TRPBF | 量产 | |
| LT1990IS8#PBF | 量产 | |
| LT1990IS8#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT1990
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

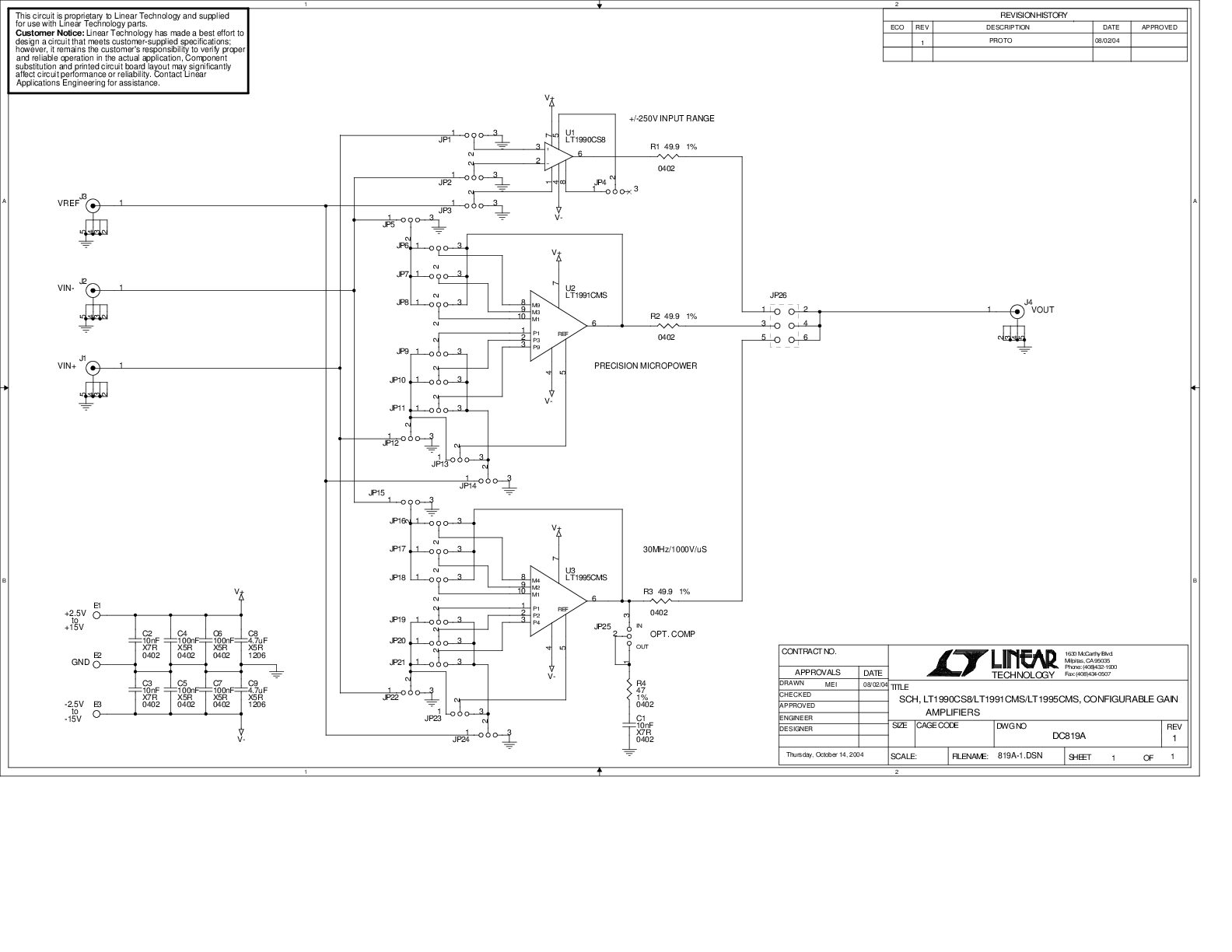

LT1990CS8/LT1991CMS/LT1995CMS | 可配置增益放大器，V+ = +2.5V 至 +15V，V– = –2.5V 至 –15V
