AD9148

新規設計に推奨

16ビット・クワッド1GSPS DAC TXDAC+® D/Aコンバータ

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ソフトウェア・リソース
  • ハードウェア・エコシステム
  • ツールおよびシミュレーション
  • 評価用キット
  • 最新のディスカッション
    •

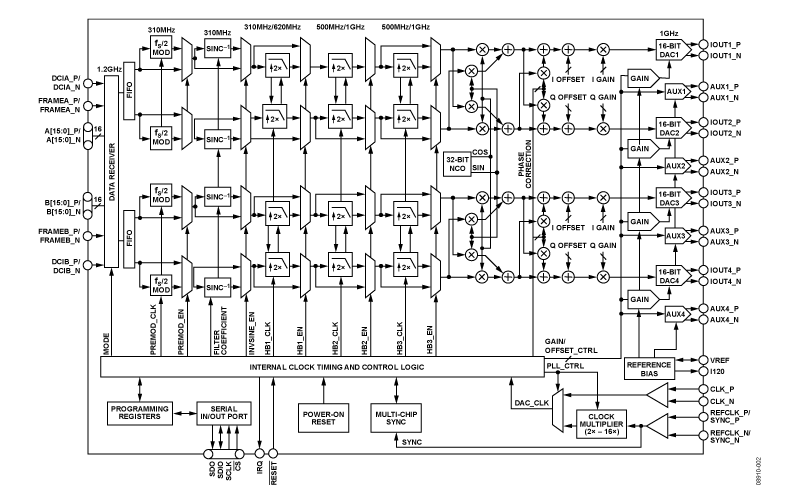

    製品の詳細

    • シングル・キャリアWCDMA ACLR = 150 MHz IFで80 dBc
    • チャンネル間アイソレーション> 90dB
    • アナログ出力: RL = 25 Ω～50 Ωで8.7 mA～31.7 mAの範囲で調整可能
    • 新しい2×、4×、8xインタポレータの採用により、データ・インターフェースが容易
    • 内蔵ファイン・コンプレックスNCOにより、DAC帯域幅の全域でキャリア配置可能
    • 高性能低ノイズのPLLクロック逓倍器
    • 複数チップ同期インターフェース
    • プログラマブルなデジタル逆sincフィルタ
    • 補助DACによりオフセット制御が可能
    • ゲインDACにより、IとQのゲイン・マッチングが可能
    • プログラマブルなIとQの位相補償
    • 詳細機能については、データシートを参照してください。
    AD9148
    16ビット・クワッド1GSPS DAC TXDAC+® D/Aコンバータ
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    ユーザ・ガイド 1

    アプリケーション・ノート 2

    評価用設計ファイル 5

    よく聞かれる質問 1

    さらに詳しく

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    オペアンプ（OPアンプ） 2
    AD8022
    		製造中 オペアンプ、デュアル、ローノイズ、高速
    ADA4841-2
    		製造中 オペアンプ、デュアル、レールtoレール出力、低消費電力、低ノイズ、低歪み
    クロックIC 7
    AD9510
    		新規設計に推奨 クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力
    AD9511
    		新規設計に推奨 クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    IBISモデル 1

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4
    schematic 5
    schematic 6

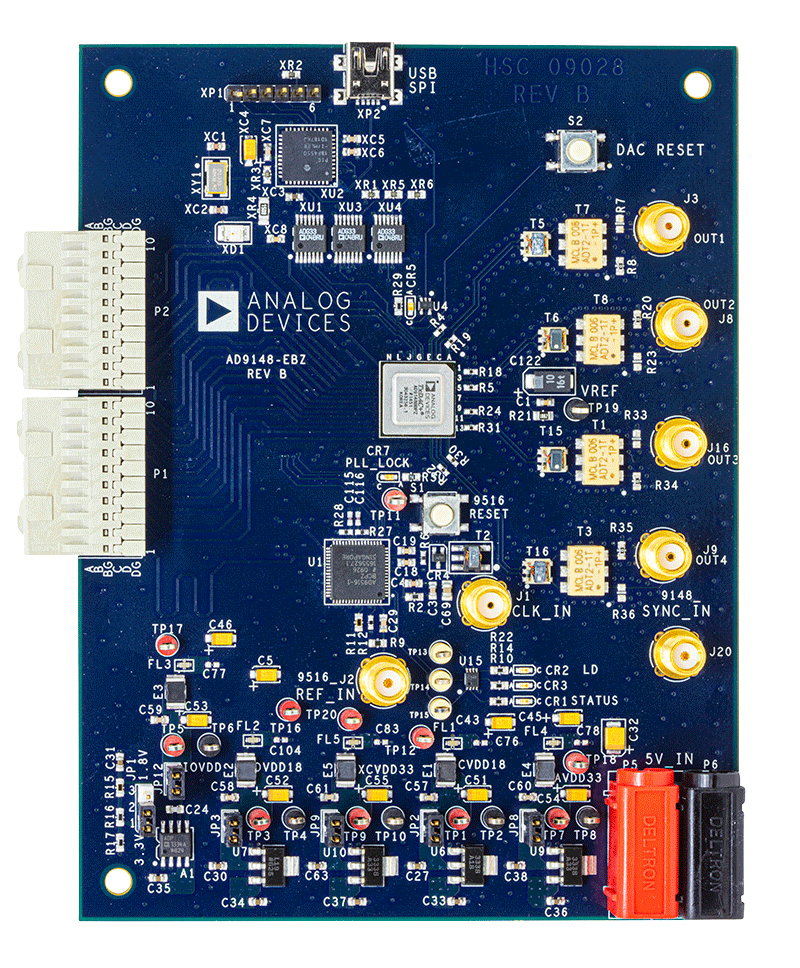

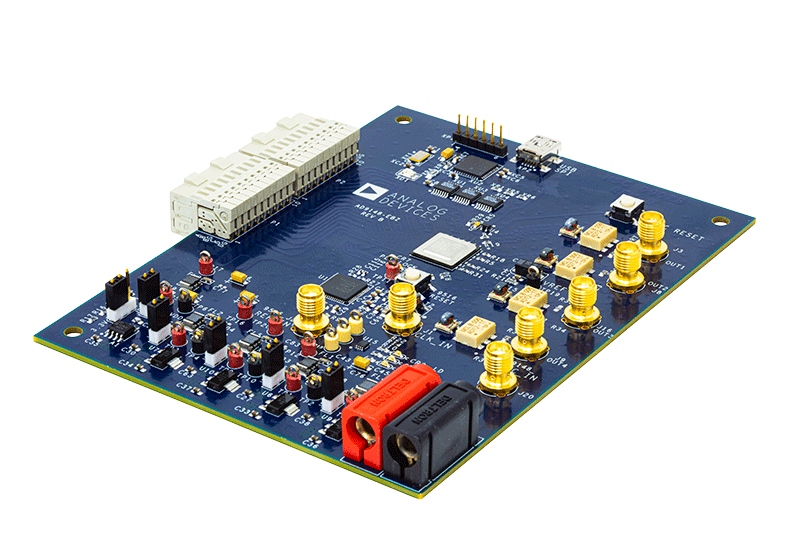

    EVAL-AD9148

    AD9148 Evaluation Board

    今すぐ購入 詳細を表示

    機能と利点

    • Full featured evaluation board for the AD9148
    • AD9148-EBZ includes options to evaluate all four DAC outputs

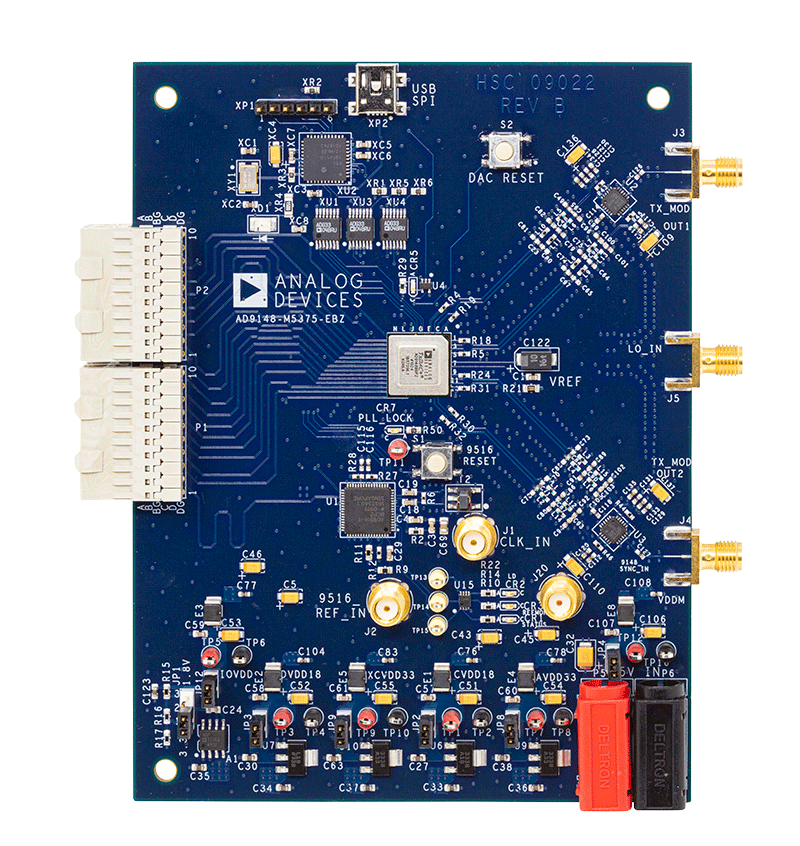

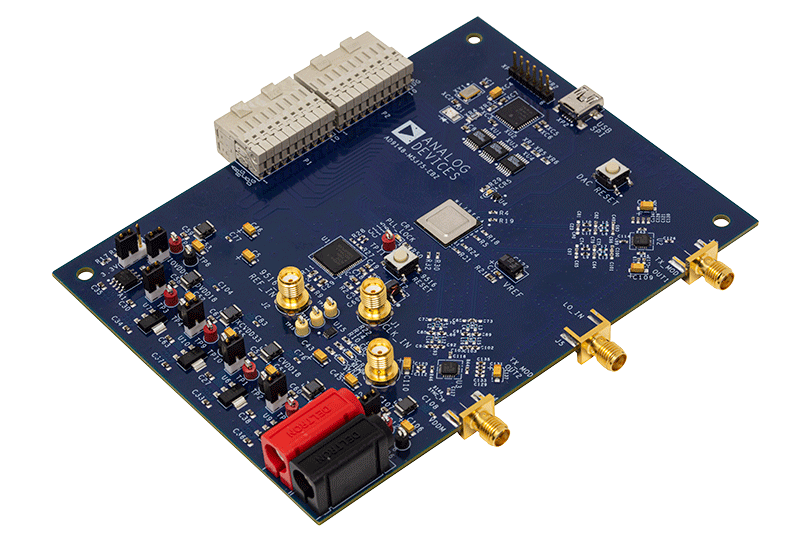

    • AD9148-M5375-EBZ includes options to evaluate DAC and ADL5375 quadrature modulator
    • USB interface for configuration
    • Internal or external power supply regulation
    • On-board clock distribution
    • Data pattern generator and SPI software interfaces

    製品詳細

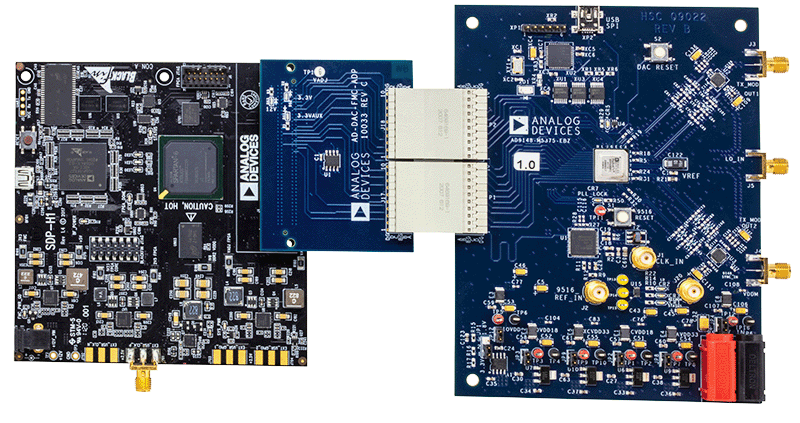

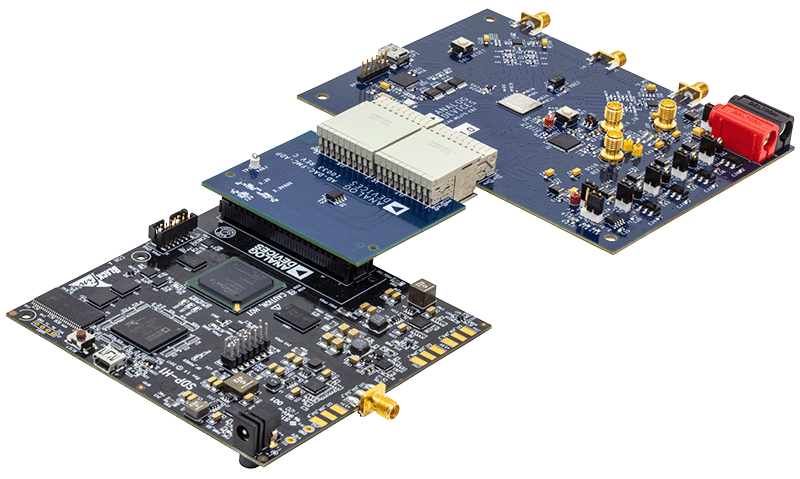

    The AD9148-EBZ or the AD9148-M5375-EBZ connects to a digital pattern generator (DPG3) or a system demonstration platform (SDP-H1) to evaluate the AD9148 device. The AD9148-EBZ is a digital-to-analog converter (DAC) only evaluation board, and the AD9148-M5375-EBZ has two ADL5375 modulators on-board.

    The DAC Software Suite includes the DPGDownloader and the serial peripheral interface (SPI) application to control the evaluation board SPI port. Via the SPI port, the device under test (DUT) and clock circuitry can be programmed into any of the various operating modes. To ease the subsystem evaluation, the AD9516-0 clock distribution chip and two ADL5375 modulators are designed into the AD9148-M5375-EBZ.

    For full details, see the AD9148 data sheet, which must be used in conjunction with this user guide and the AD9148-EBZ or the AD9148-M5375-EBZ evaluation board.

    eval board
    schematic 7
    schematic 8
    schematic 9
    schematic 10
    schematic 11
    schematic 12
    SDP-H1

    高速コントローラ・ボード

    今すぐ購入 詳細を表示

    機能と利点

    • Xilinx® Spartan 6
    • FMCロー・ピン・カウント（LPC）コネクタ1個
    • LVDSおよびシングル・エンドのLVCMOS信号処理
    • DDR2
    • JTAGヘッダ
    • BlackfinプロセッサADSP-BF527
    • 小フットプリントの120ピン・コネクタ1個
    • 設定可能なペリフェラル・インターフェースSPI、SPORT、I2C、GPIO、非同期並列、PPI、タイマー
    • USB 2.0によるPCとのインターフェース

    製品詳細

    SDP-H1は、システム・デモンストレーション・プラットフォーム（SDP）用の高速コントローラ・ボードです。SDP-H1は、USB 2.0ハイ・スピード・ポートを介してPCと接続可能な、Xilinx® Spartan 6およびADSP-BF527プロセッサを備えています。コントローラ・ボードを使用することで、USBを介してPCからドータ・ボードでの設定およびデータのキャプチャが可能となります。

    SDP-H1には、完全差動LVDSおよびシングル・エンドLVCMOSをサポートするFMCロー・ピン・カウント（LPC）コネクタがあります。また、SDP-Bには120ピン・コネクタもあり、Blackfinプロセッサのペリフェラルに接続されます。このコネクタは、取り付けたドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。取り付けたドータ・ボードを制御するPC側のソフトウェア・アプリケーションは、ドータの製品評価用ボードまたはCircuits from the Lab®リファレンス回路ごとに提供されています

    システム・デモンストレーション・プラットフォームは、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのデバイスやリファレンス回路を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpを参照してください。

    SDP-Bを必要とする、対応可能な製品評価用ボードおよびCircuits from the Lab®リファレンス回路の完全なリストを参照してください。すべてのSDP-S対応ドータ・ボードはSDP-Bで使用できます。

    eval board
    schematic 13
    ADS7-V2EBZ

    FPGAベースのデータ・キャプチャ・キット

    今すぐ購入 詳細を表示

    機能と利点

    • Virtex-7 FPGAに基づく
    • 1つのFMC-HPCコネクタ
    • 10個の13.1Gbpsトランシーバーをサポート
    • 2つのDDR3-1866 DIMM
    • シンプルなUSB ポート・インターフェース（2.0）



    製品詳細

    ADS7-V2評価用ボードは、アナログ・デバイセズの高速A/Dコンバータ、D/Aコンバータ、およびビット・レートが最大13.1GbpsのJESD204Bに準拠したトランシーバーの評価をサポートするために開発されました。以下のQuick Start Wikiサイトに、プラットフォームの概要が記載されています。更に、ボードの各使用例に独自のセクションがあります（例：高速A/Dコンバータの評価にADS7-V2を使用）。ADS7-V2は、特定のアナログ・デバイセズの評価用ボードのみでの使用を意図しています。開発プラットフォームとしての使用は意図しておらず、スタンドアロン動作はサポートしていません。FPGA開発キットについては、Xilinx社および当社認定の販売代理店にお問い合わせください。

    EVAL-AD9148
    AD9148 Evaluation Board
    SDP-H1
    高速コントローラ・ボード
    ADS7-V2EBZ
    FPGAベースのデータ・キャプチャ・キット
