ADT7310

量产

±0.5°C精度、16位数字SPI温度传感器

数据手册 (Rev. A)

产品模型: 3

Viewing:

产品详情

高性能：
温度精度：
±0.5°C，−40°C至+105°C（2.7 V至3.6 V）
±0.4°C，−40°C至+105°C (3.0 V)
16位温度分辨率：0.0078°C
6 ms快速首次上电温度转换
低功耗：
1 SPS（每秒采样率）省电模式
正常模式下为700 μW（3.3 V,典型值）
关断模式下为7 μW（3.3 V，典型值）
易于实现：
用户无需温度校准或校正
无需线性校正

宽工作范围：
温度范围：−55°C至+150°C
电压范围：2.7 V至5.5 V
可编程中断：
临界过温中断
过温/欠温中断
SPI兼容型接口

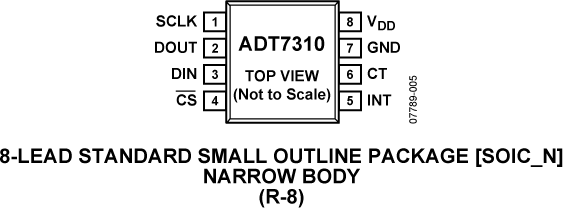

8引脚窄体SOIC封装，符合RoHS标准

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADT7310TRZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADT7310TRZ-REEL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADT7310TRZ-REEL7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
11月 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor
		PCN10_0004_Form Material_Report ADI0012 Reliability Report
ADT7310TRZ	量产
ADT7310TRZ-REEL	量产
ADT7310TRZ-REEL7	量产

这是最新版本的数据手册

软件资源

学习如何开始使用Mbed 1

Mbed是一种开源开发环境，可用于开发ARM微控制器。

更多支持Mbed的ADI产品

Mbed支持 2

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
ADT7320	推荐新设计使用	±0.25°C精度的16位数字SPI温度传感器

工具及仿真模型

IBIS 模型 1

ADT7310 IBIS Model

评估套件

高性能精密阻抗分析仪测量模块

立即购买更多内容

特性和优点

复阻抗测量范围：0.2Hz至10 MHz
高吞吐速率
基本相对精度：0.05%
宽测量范围
- 电阻范围：1mohm至20Mohm
- 电容范围：10fF至160F
- 电感范围：1nH至1600H
可编程测试信号
- 16位幅度调整高达2.25Vpk
- 频率分辨率：0.2Hz
- 16位直流偏置设置高达±2.5V
直流电阻测量
18种用于C、R、L、Z和Y的阻抗测量格式
自动多点和参数扫描
校准和固定装置补偿功能
- 用于测量可追溯性的自动校准程序
- 校准系数存储在非易失性存储器中
- 补偿消除了固定装置寄生效应

产品详情

ADMX2001是一种测量模块，可简化阻抗测量系统的开发过程或可用于增强现有测试平台的功能。通过使用高性能混合信号和处理算法，ADMX2001可测量小至0.1fF的电容以及高达1GΩ的电阻值变化，这是测试半导体器件、电子元件和传感器的常见要求。此外，内置测量算法使ADMX2001能够提供采用多种格式的完全校准复阻抗或导纳测量结果，包括电阻、电容和电感的并联和串联组合。

应用

自动化测试设备
半导体特性表征
晶圆验收测试
电阻抗谱
阻抗网络分析
电池测试

资料

ADMX2001 User Guide (Wiki)
2021/4/16

软件

PuTTY Open Source Software

VCP Drivers - FTDI (ftdichip.com)

±0.1°C、±0.25°C和±0.5°C精确温度传感器评估平台

立即购买更多内容

特性和优点

功能完备的 Arduino 屏蔽板，适用于 ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 数字温度传感器。板载带状电缆连接器有利于使用 I²C 或 SPI 接口以实现微型远程传感器板。

PC 控制可搭配以下软件 IDE’一起使用：

分析 | 控制 | 评估 (ACE) 软件
Arduino
Mbed

PC 控制可搭配以下软件系统一起使用：

SDP-S、SDP-B、SDP-K1 和 Arduino

与 Windows 7、Windows 8 和 Windows 10 兼容

温度传感器评估套件包含以下板：

EVAL-ADT7420ARDZ
EVAL-ADT7420MBZ
EVAL-ADT7320MBZ

需要±0.1°C精确测量时，可单独订购以下评估板。

EVAL-ADT7422MBZ

产品详情

EVAL-TempSense-ARDZ 评估板套件包含三个评估板，可以轻松评估 ADI 精密数字温度传感器的功能。可以在 Arduino 屏蔽板上直接连接到传感器，也可以通过带状电缆连接到外部传感器。将 EVAL-TempSense-ARDZ 与 Arduino 集成开发环境 (IDE) 或分析控制评估 (ACE) 软件配合使用时，请参阅 ADT7410、ADT7420、ADT7310 和 ADT7320 数据手册，同时参阅本用户指南。

ADT7410、ADT7420、ADT7422、ADT7310 和 ADT7320 是高精度数字温度传感器，在各种工业温度范围内具有突出的性能。这些套件包含内部带隙基准电压源、温度传感器和 16 位模数转换器 (ADC)，用于监控温度，并将其数字化，分辨率为 0.0078°C。这些套件具有 I²C 或 SPI 版本。
