ADRF5046

推荐新设计使用

100 MHz 至 44 GHz 硅 SP4T 反射开关

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超宽带频率范围：100 MHz 至 44 GHz
  • 反射式设计
  • 低插入损耗：
    • 18 GHz 时为 1.5 dB
    • 40 GHz 时为 2.5 dB
    • 44 GHz 时为 3.0 dB
  • 高隔离：
    • 18 GHz 时为 46 dB
    • 40 GHz 时为 33 dB
    • 44 GHz 时为 31 dB
  • 高输入线性度：
    • P0.1dB：27.5 dBm（典型值）
    • IP3：50 dBm（典型值）
  • 高 RF 输入功率处理能力
    • 直通路径：27 dBm
    • 热切换：27 dBm
  • 无低频杂散信号
  • 0.1 dB 射频建立时间：50 ns
  • 符合 RoHS 指令的 20 端子 3 mm × 3 mm LGA 封装
ADRF5046
100 MHz 至 44 GHz 硅 SP4T 反射开关

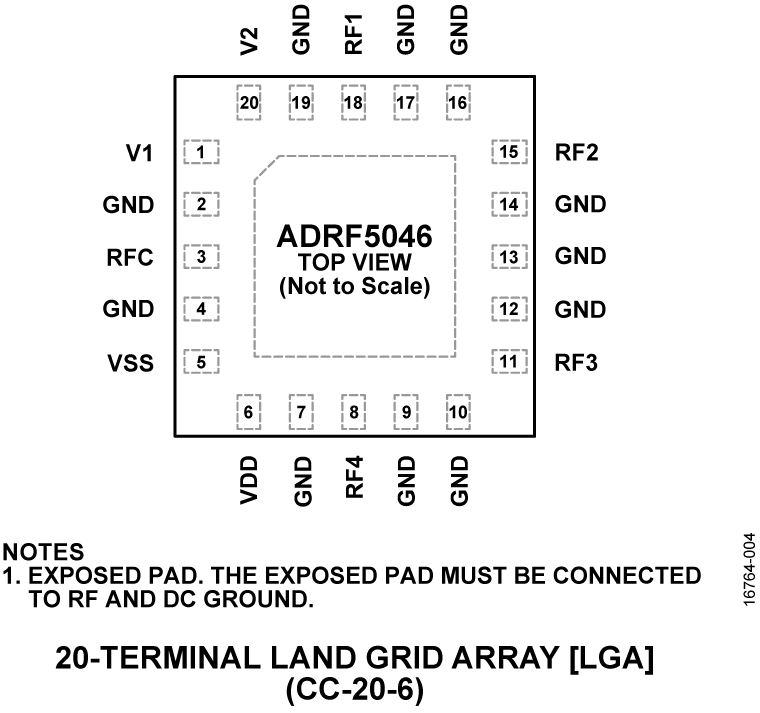

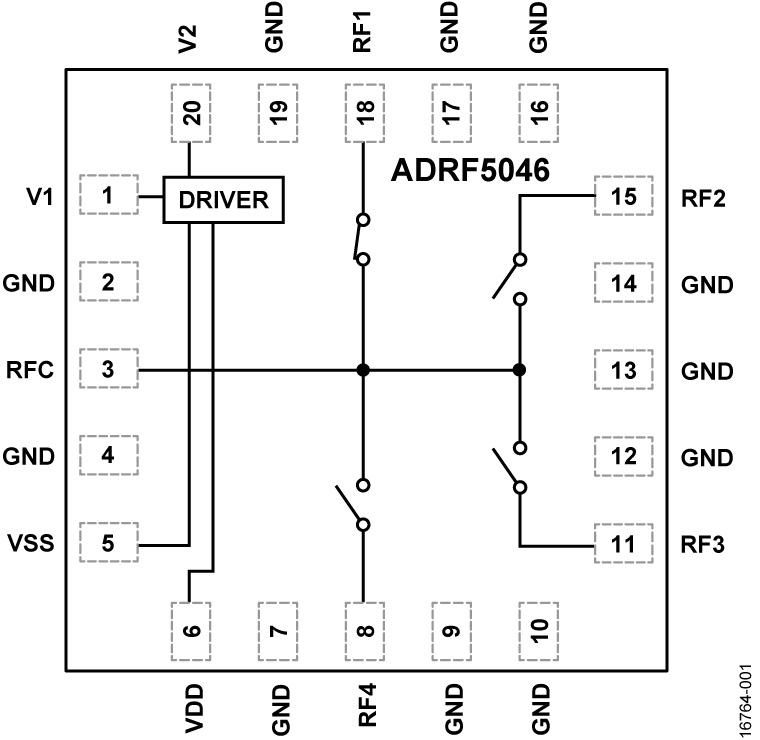

ADRF5046 Functional Block Diagram ADRF5046 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADRF5047
推荐新设计使用 9 kHz至44 GHz硅SP4T反射式开关
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

S-参数 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5046

ADRF5046 评估板

立即购买 更多内容

产品详情

ADRF5046-EVALZ 是一款使用 4 层 64 mil 厚 RO4003 PCB 材料的完全填充的连接器化评估板。

为了正常工作，应分别对 VDD 和 VSS 测试点应用 +3.3V 和 -3.3V 两个电源电压，同时将其接地电压连接到 GND 测试点。应该对 V1 和 V2 测试点应用 0/+3.3V 两个控制输入电压以选择开关状态：RFC 至 RF1、RF2、RF3 或 RF4。

可以在标记 RFC 的边缘发射 2.4 mm RF 连接器上应用 RF 输入信号，并可以在标记 RF1、RF2、RF3 和 RF4 的边缘发射 2.4 mm 连接器上测量 RF 输出信号。

EVAL-ADRF5046
ADRF5046 评估板

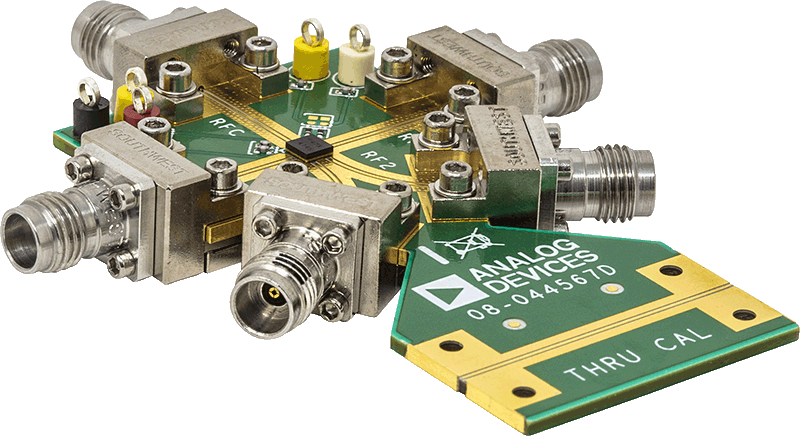

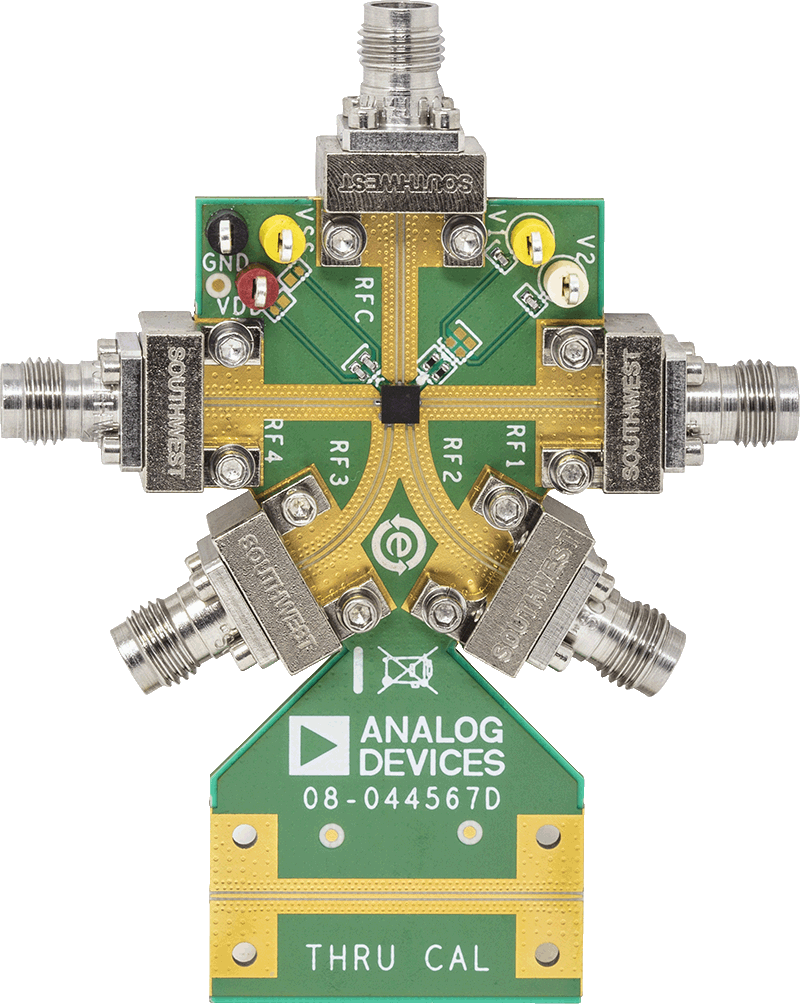

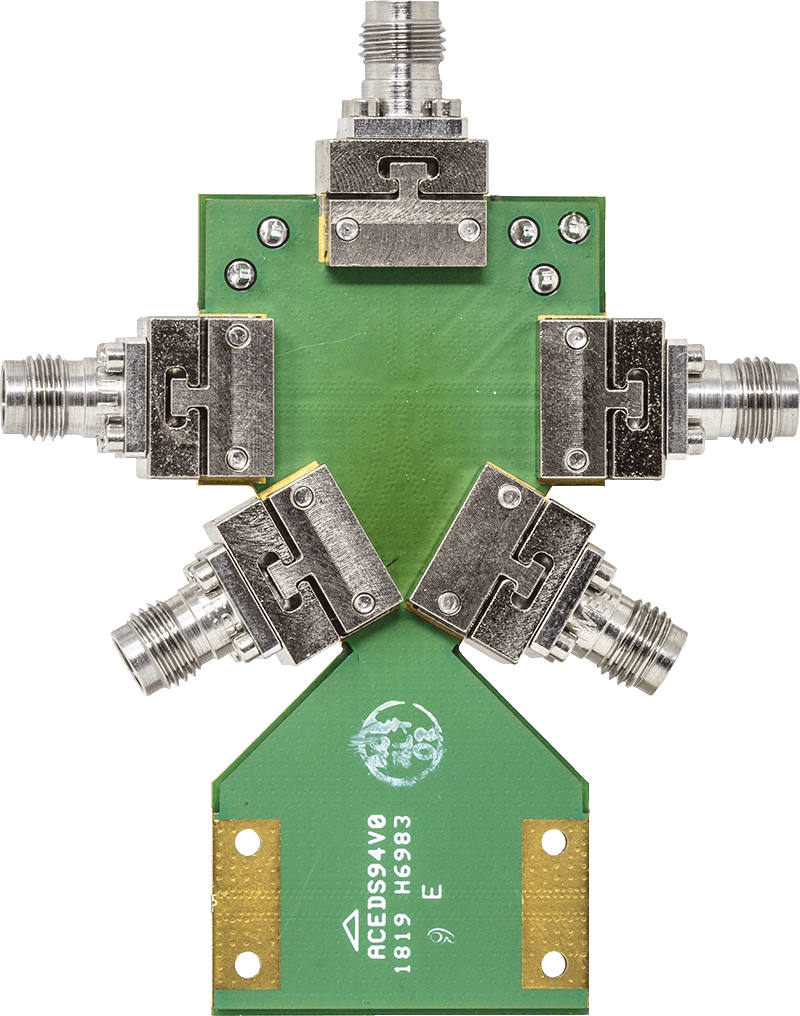

ADRF5046 Evaluation Board ADRF5046 Evaluation Board ADRF5046 Evaluation Board
