ADP5302

推荐新设计使用

具有电池电压监控器的50 mA/500 mA超低功耗降压稳压器

数据手册 (Rev. B)

产品模型: 3

Viewing:

产品详情

输入电源电压范围：2.15 V 至 6.50 V
运行电压低至 2.00 V
空载时，具有 240 nA 超低静态电流
可选的输出电压为 1.2 V 至 3.6 V，或 0.8 V 至 5.0 V
±在脉宽调制（PWM）模式下，在整个温度范围内的输出精度为 1.5％
可选的滞后模式或 PWM 工作模式
输出电流
- 滞后模式下高达50 mA
- 在 PWM 模式下高达 500 mA

VINOK 信号旗监测输入电池电压
停止开关超快控制
100％占空比工作模式
2 MHz 开关频率，可选同步输入范围为 1.5 MHz 至 2.5 MHz
快速输出放电（QOD）选项
UVLO、OCP 和 TSD 保护

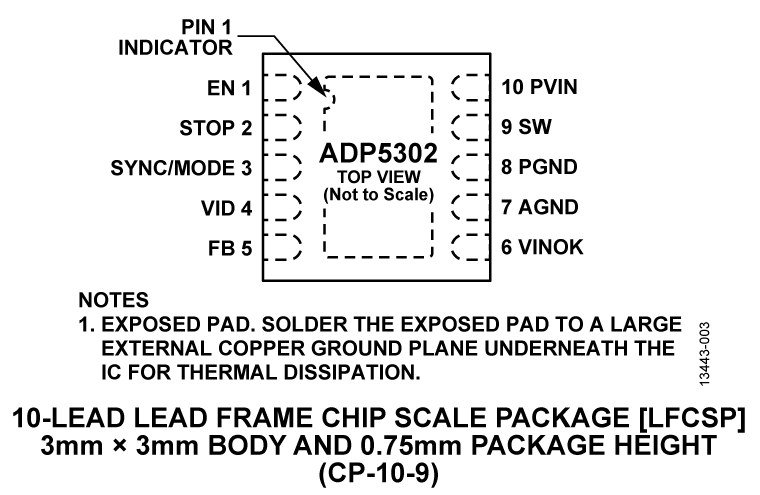

10 引脚、3 mm × 3 mm LFCSP 封装
结温：−40°C 至 +125°C

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP5302ACPZ-1-R7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP5302ACPZ-2-R7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP5302ACPZ-3-R7	10-Lead LFCSP (3mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
12月 4, 2015 - 15_0216 ADP5300,ADP5301,ADP5302,ADP5303,ADP5304 Die Revision
		PCN15_0216_Form Material_Report
ADP5302ACPZ-1-R7
ADP5302ACPZ-2-R7
ADP5302ACPZ-3-R7	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 1

ADP5302 - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

ADP5302-1
ADP5302-2

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

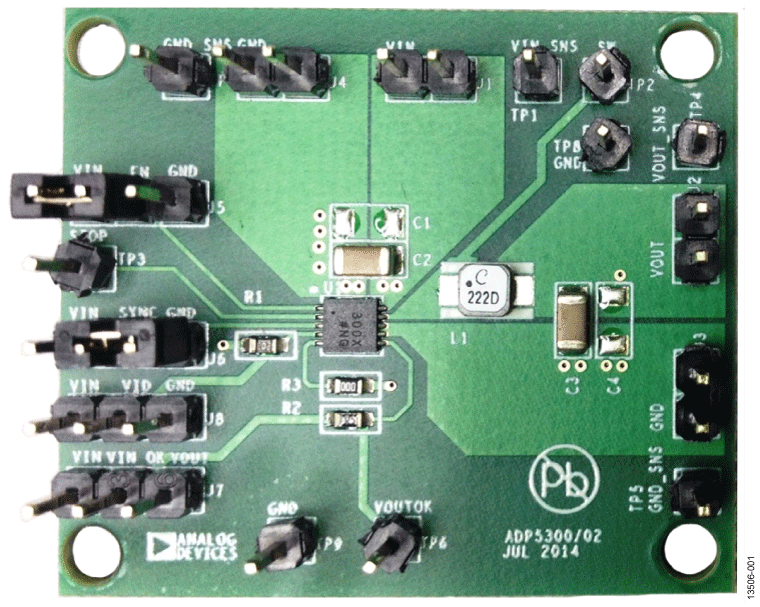

ADP5302评估板

立即购买更多内容

产品详情

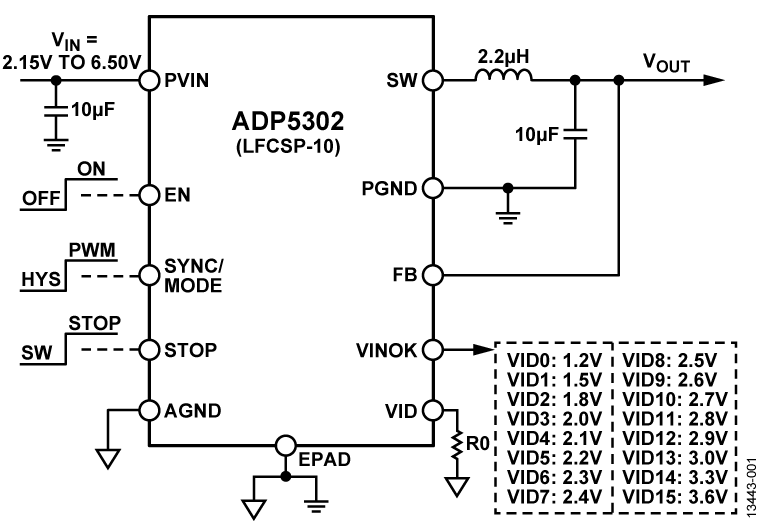

ADP5302是一款集成负载开关的超低功耗、同步降压DC-DC调节器，采用10引脚LFCSP封装。 ADP5302输入电压为2.15 V至6.50 V，集成功率开关、同步整流器和内部补偿功能，只需极少的外部器件便可实现高效率解决方案。

The ADP5302-EVALZ评估板可轻松评估该器件。本用户指南UG-880描述如何快速设置评估板，以收集性能数据。

ADP5302数据手册提供ADP5302的完整信息，使用评估板时应同时参考用户指南与数据手册。
