ADN4654

推荐新设计使用

5 kV RMS/3.75 kV RMS、双通道LVDS千兆位隔离器（0个反向通道）

数据手册 (Rev. D)

产品模型: 4

Viewing:

产品详情

5 kV rms 和 3.75 kV rms LVDS 隔离器
符合 TIA/EIA-644-A LVDS 标准
多种双通道配置
能以高达 1.1 Gbps 的任意数据速率进行切换，具有低抖动
- 传播延迟 4 ns（典型值）
- 随机抖动 2.6 ps rms（典型值）
- 1.1 Gbps 时峰到峰总抖动 90 ps（典型值）
2.5 V 或 3.3 V 电源
−75 dBc 电源纹波抑制，相位杂散水平
抗干扰性
±8 kV IEC 61000-4-2 ESD 跨隔离栅保护
高共模瞬变抗扰度：>25 kV/μs

超越 EN 55022 B 级辐射发射限制，PRBS 为 1.1 Gbps
安全和监管审批（20 引脚 SOIC_W 封装）
- UL（申请中）：5000 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 元件验收通知 5A（申请中）
- VDE 符合性证书（申请中）
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - V_IORM = 424 V_PEAK
在开路、短路和端接输入条件下故障安全输出高电平 (ADN4655/ADN4656)
工作温度范围：−40°C 至 +125°C
7.8 mm 最小爬电距离和净空

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

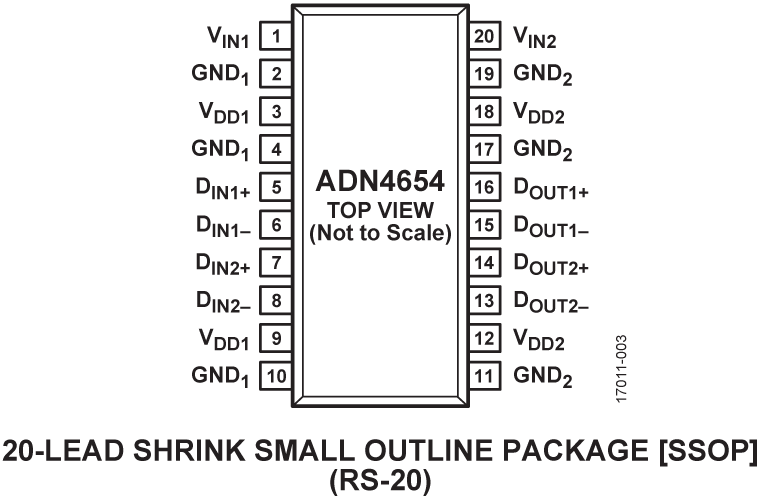

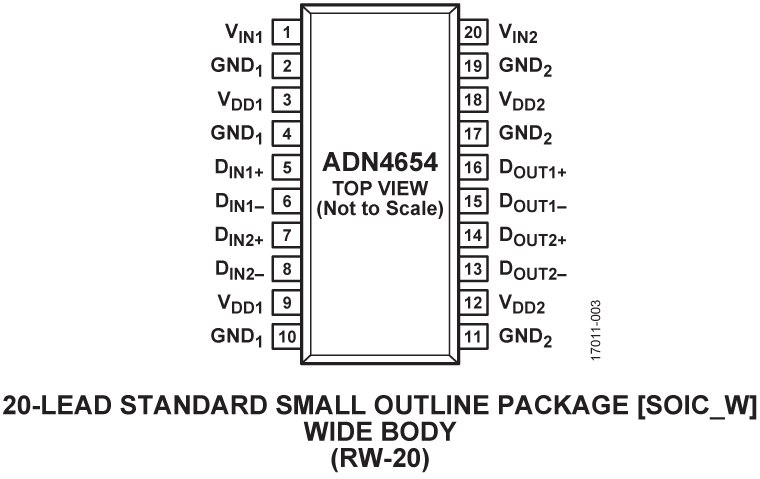

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADN4654BRSZ	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADN4654BRSZ-RL7	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADN4654BRWZ	20-Lead SOIC (Wide)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADN4654BRWZ-RL7	20-Lead SOIC (Wide)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

Density Optimized LTspice Signal Chain Simulation

IBIS 模型 1

ADN4654 IBIS Model

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

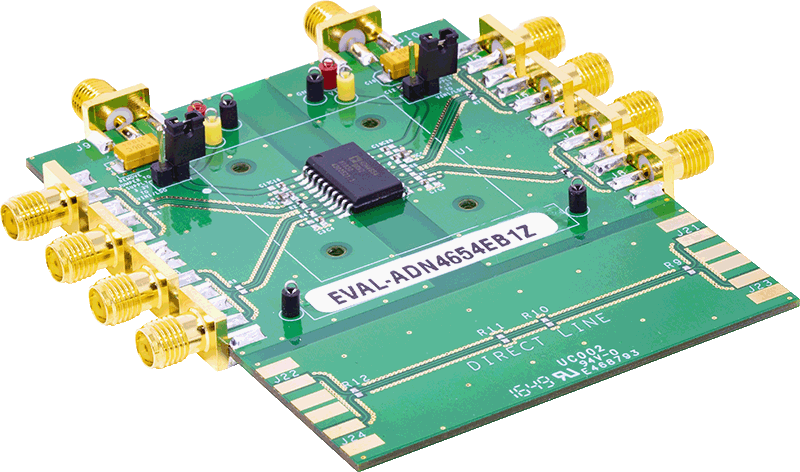

ADN4654 评估板

立即购买更多内容

特性和优点

隔离式接地平面（逻辑侧和总线侧）
通过 SMA 端子实现方便的连接

1 侧（V_IN1 和 V_DD1）和 2 侧（V_IN2 和 V_DD2）使用 3.3 V 或 2.5 V 电源
1 侧接地 (GND₁) 和 2 侧接地 (GND₂)
LVDS 输入信号：D_IN1+、D_IN1−、D_IN2+、D_IN2−
LVDS 输出信号：D_OUT1+、D_OUT1−、D_OUT2+、D_OUT2−

可通过跳线选择 3.3 V 或 2.5 V 电源
所有 LVDS 驱动器和接收器上都提供端接电阻器

产品详情

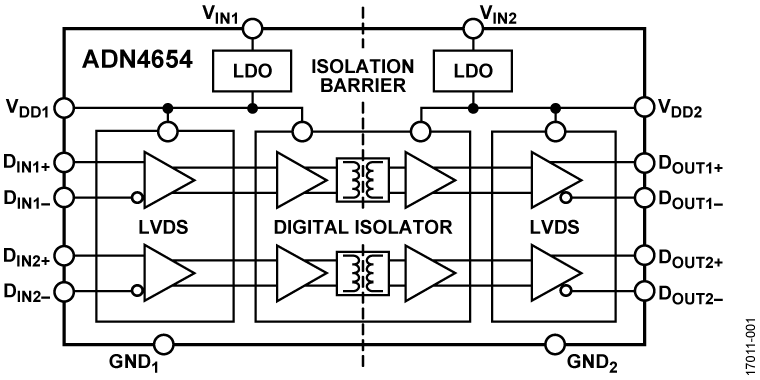

使用 EVAL-ADN4654EB1Z、EVAL-ADN4655EB1Z 和 EVAL-ADN4656EB1Z，可以快速轻松地评估 ADN4654/ADN4655/ADN4656 低电压差分信号 (LVDS) 隔离器而无需外部组件。ADN4654/ADN4655/ADN4656 利用 ADI 公司的 iCoupler^® 技术将 2 通道隔离器与 LVDS 接收器和驱动器组合到单个 20 引脚宽体 SOIC 封装中。这些器件能够以低抖动在高达 1.1 Gbps 的数据速率下运行。

这些评估板针对隔离器的每一侧都有单独的接地平面和电源平面。通过这样的分离，可以在器件两侧之间评估具有电气隔离的 ADN4654/ADN4655/ADN4656。ADN4654/ADN4655/ADN4656 器件每一侧都需要可通过跳线选择的 3.3 V 或 2.5 V 电源。使用片内低压差 (LDO) 稳压器，可以通过外部 3.3 V 电源提供 2.5 V 电压。

ADN4654/ADN4655/ADN4656 数据手册中提供了有关 ADN4654/ADN4655/ADN4656 的完整信息。使用该评估板时，应参阅该数据手册，同时参阅本用户指南。
