ADM1170
量产1.6 V至16.5 V热插拔控制器
- 产品模型
- 2
产品详情
- 能够将电路板安全地插入带电背板或拔出
- 电源电压范围：2.7 V至16.5V
- 可调模拟电流限值，带断路器
- 快速响应限制峰值故障电流，可保证电路板的安全
- 控制电源电压范围：1.6 V至16.5 V
- 电流故障时自动重试或自锁
- 为外部N-FET开关提供电荷泵栅极驱动
- 对初始电流特性进行真软启动控制
- 欠压闭锁

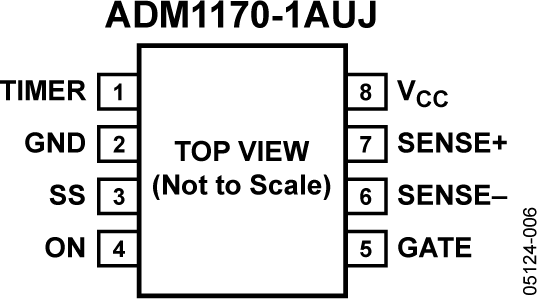

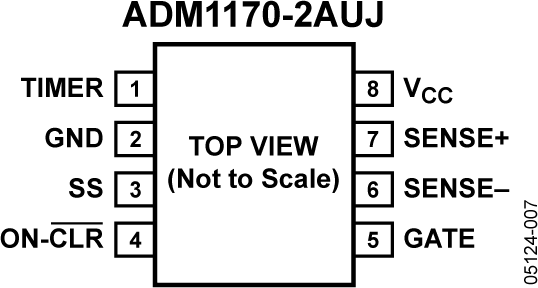

- 8引脚TSOT封装

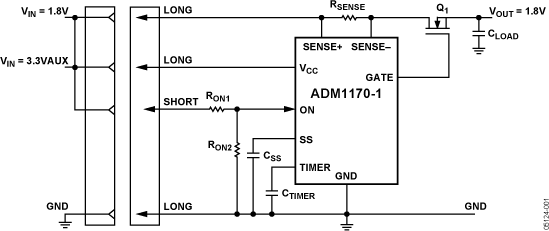

ADM1170是一款热插拔控制器，能够将电路板安全地插入带电背板或拔出。这可通过具有电流控制环路的导通FET来实现，该环路利用一个检测电阻监控输入电流。内部电荷泵则用来增强外部高压侧N-沟道FET的栅极。当检测到过流状况时，FET的栅极电压会降低，以限制流经检测电阻的电流。ADM1170采用2.7 V至16.5 V电源供电。采用 VCC的单独SENSE引脚时，ADM1170允许在最低至1.6 V的电源条件下热插拔。在过流情况下，由计时器电容决定FET保持此状况的时间长短。ON (ON/CLR)引脚为该器件提供使能输入，同时用作ADM1170-2型产品的锁存故障复位引脚。SS引脚以SS电容设置的速率斜升电流检测限值，从而控制涌入电流特性。针对过流故障，这款器件提供两种选择：ADM1170-1会自动重试，ADM1170-2则会自锁。ADM1170采用8引脚TSOT封装。
应用
参考资料
数据手册 1
评估设计文件 1
参考电路 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADM1170-1AUJZ-RL7 | 8-Lead TSOT | ||
| ADM1170-2AUJZ-RL7 | 8-Lead TSOT |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
1月 26, 2010 - 10_0007 Halogen Free Material Change for TSOT Products |
||
| ADM1170-1AUJZ-RL7 | 量产 | |
| ADM1170-2AUJZ-RL7 | 量产 | |
|
11月 16, 2009 - 06_0157 Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland |
||
| ADM1170-1AUJZ-RL7 | 量产 | |
| ADM1170-2AUJZ-RL7 | 量产 | |
这是最新版本的数据手册
评估套件
ADM1170评估板
