ADL5530
最后购买期限DC至1000 MHz 中频增益模块
- 产品模型
- 2

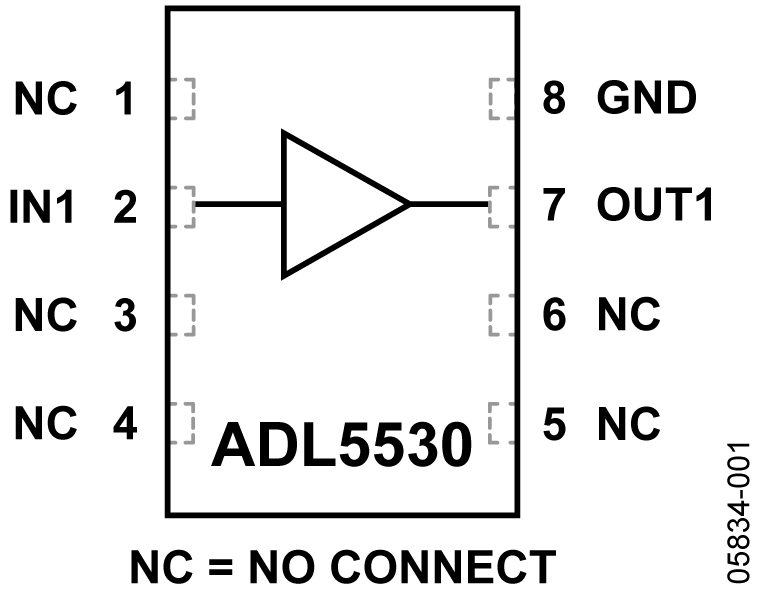

产品详情
- GaAs单端16.5 dB固定增益放大器
- 内部50 Ω输入与输出匹配电阻
- 在整个温度范围和工作电压范围内提供额定增益与输出功率
- 小尺寸、3 mm x 2 mm、LFCSP封装
- 3 V至5 V电源供电
- 工作频率范围：DC至1000 MHz
- 可以在常见的中频频率70 MHz、190 MHz、380 MHz下工作
- 高三阶交调截点：+37 dBm
- 输出压缩点：+22 dBm
- 低噪声系数：3 dB
ADL5530是一款宽带、固定增益、线性放大器，工作频率最高达1000 MHz，可用于各种有线和无线设备，包括蜂窝、宽带、有线电视和LMDS/MMDS应用。
ADL5530提供稳定的16.5 dB增益，增益不随频率、温度、电源、器件而变化，OIP3为37 dBm，输出压缩点为21.8 dB，噪声系数为3 dB。
这款放大器为单端式，具有内部匹配50 Ω电阻，输入回波损耗为11 dB。只需配置输入/输出交流耦合电容、一个电源去耦电容和一个外部电感便能工作。
ADL5530采用3 V或5 V电源供电，电源电流为110 mA。
ADL5530采用GaAs pHEMPT工艺制造，提供3 mm × 2 mm、LFCSP封装，使用裸露焊盘以获得出色的热阻抗性能，工作温度范围为-40°C至+85°C。同时提供配置齐全的评估板。
应用
- VCO缓冲器
- 通用Tx/Rx放大
参考资料
数据手册 1
应用笔记 5
产品亮点 1
评估设计文件 1
产品选型指南 1
产品亮点 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

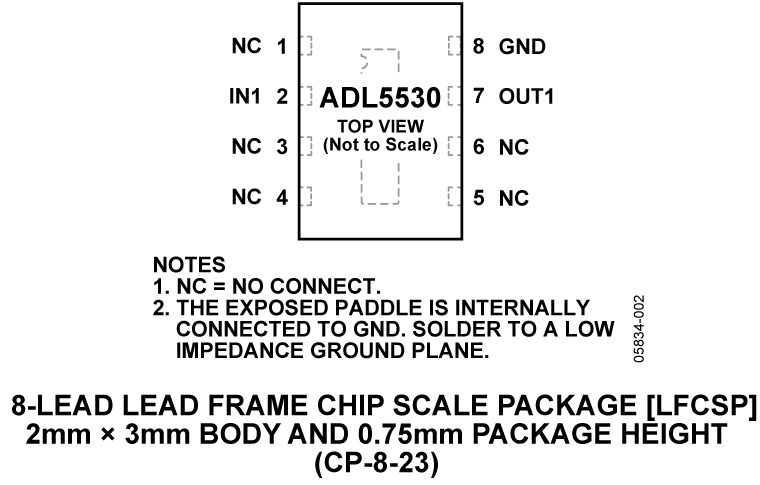

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADL5530ACPZ-R7 | 8-Lead LFCSP (3mm x 2mm x 0.75mm w/ EP) | ||
| ADL5530ACPZ-WP | 8-Lead LFCSP (3mm x 2mm x 0.75mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 4, 2015 - 15_0048 Conversion of 2x3mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines |
||
| ADL5530ACPZ-R7 | 最后购买期限 | |
这是最新版本的数据手册
