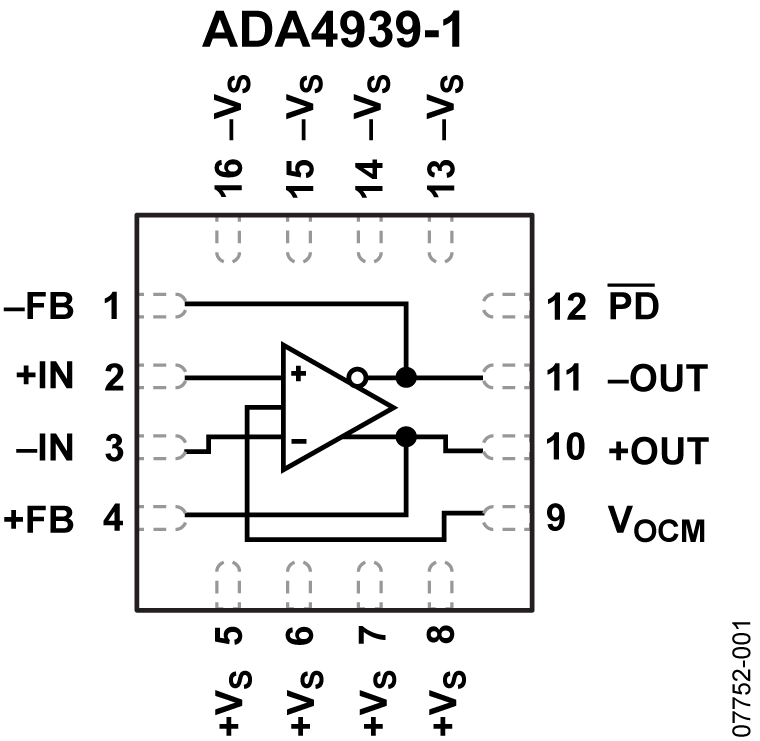

ADA4939-1

推荐新设计使用

超低失真差分ADC驱动器

数据手册 (Rev. A)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 工具及仿真模型
  • 最新评论
    •

    产品详情

    • 极低谐波失真
      • -102 dBc HD2 (10 MHz)
      • -83 dBc HD2 (70 MHz)
      • -77 dBc HD2 (100 MHz)
      • -101 dBc HD3 (10 MHz)
      • -97 dBc HD3 (70 MHz)
      • -91 dBc HD3 (100 MHz)
    • 低输入电压噪声：2.3 nV/√Hz
    • 高速
      • -3 dB带宽：1.4 GHz (G = 2)
      • 压摆率：6800 V/μs（25%至75%）
      • 快速过驱恢复：<1 ns
    • 失调电压：±0.5 mV（典型值）
    • 外部可调增益
    • 差分增益稳定：≥2
    • 差分转差分或单端转差分操作
    • 可调输出共模电压
    • 单电源供电：3.3 V至5 V
